SCHNEIDER ELECTRIC - SNR56173 VIGIREX RH99M 220/240VCA R.M

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNR56173 VIGIREX RH99M 220/240VCA R.M

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Funzione - Per reti in corrente trifase

  • Valore regolabile della corrente di intervento 1 - 0...30 mA

  • Valore regolabile della corrente di intervento 2 - 0...30000 mA

  • Tipo di collegamento elettrico - Connessione a vite

  • Con morsetti estraibili - no

Confezione

  • 1 PZ

Serie di prodotti

Vigirex

Vedi tutti i prodotti di questa serie

EAN

3303430561736

Codice prodotto

SNR56173

Cod. produttore

56173

Produttore

SNR

Funzione:

Per reti in corrente trifase

Valore regolabile della corrente di intervento 1:

0...30 mA

Valore regolabile della corrente di intervento 2:

0...30000 mA

Tipo di collegamento elettrico:

Connessione a vite

Con morsetti estraibili:

no

Min. ritardo all'eccitazione:

0 s

Max. ritardo all'eccitazione:

4.5 s

Indicatore corrente differenziale:

no

Tipo di tensione di alimentazione:

AC

Possibilità di memorizzare gli errori:

no

Tensione di alimentazione in corrente alternata (AC) 50 Hz:

220...240 V

Numero di contatti NC:

1

Numero di contatti NO:

1

Numero di contatti di scambio:

1

Larghezza:

54 mm

Altezza:

97 mm

Profondità:

74 mm

Tensione di alimentazione in corrente alternata (AC) 60 Hz:

220...240 V

Tensione misurabile:

220...240 V

Frequenza nominale di funzionamento:

50...60 Hz

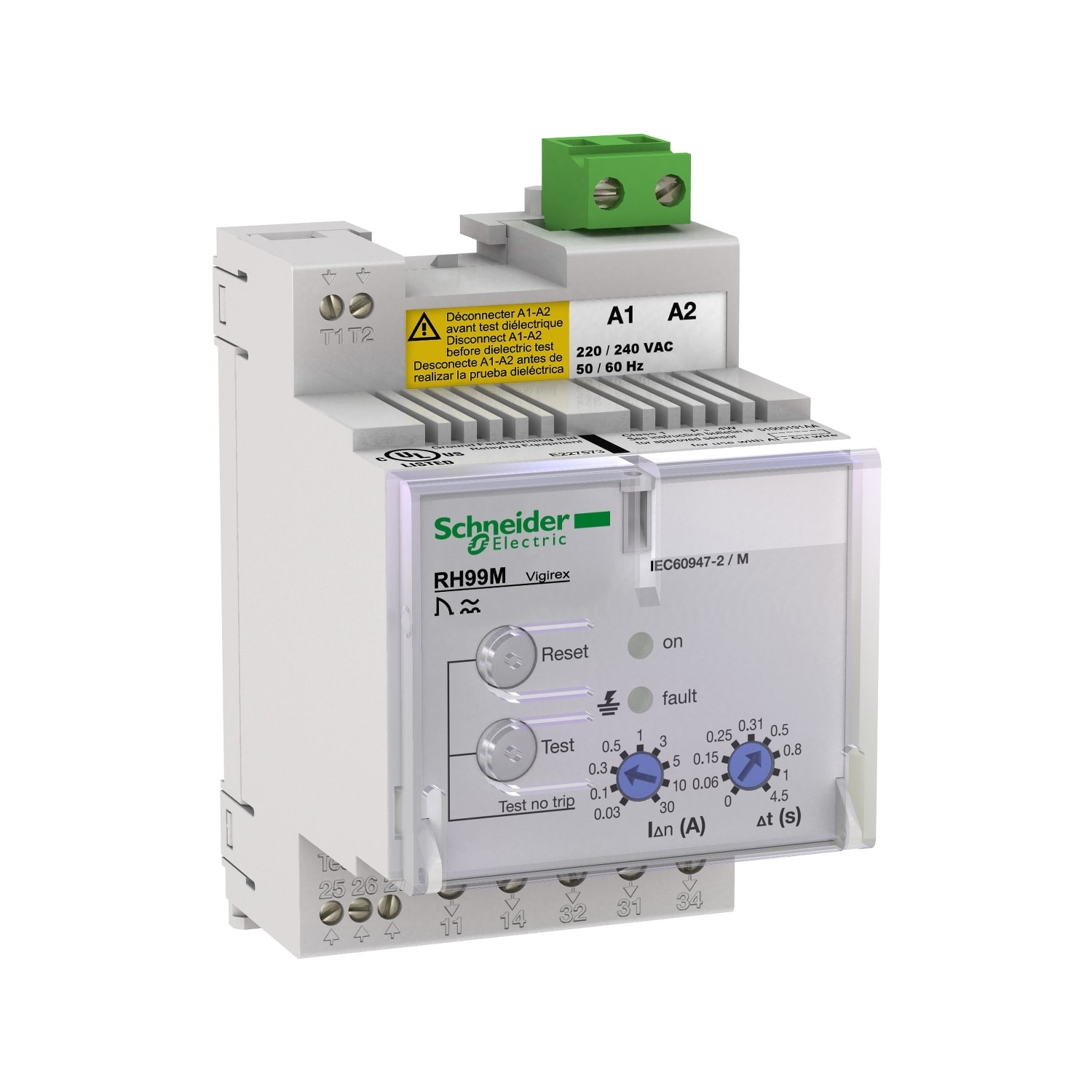

RH99M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
