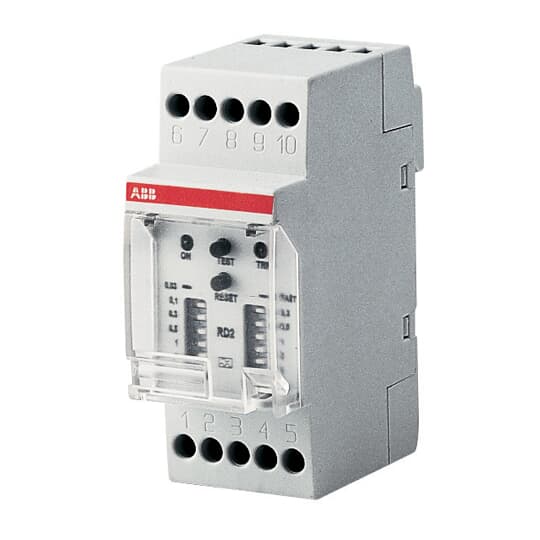

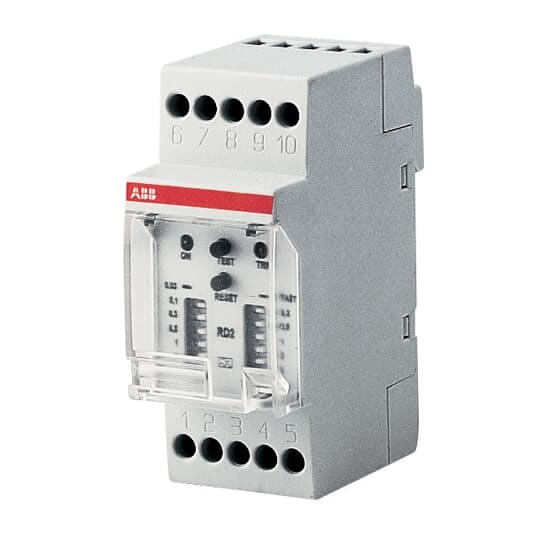

ABB SPA - ABBEG 316 2 RD2 RELE DIFFERENZIALE ELETTRON.REGOLAB

ABB SPA
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Funzione - Per reti a corrente alternata

  • Soglia d'intervento intensità di corrente 1 - 2000...2000 mA

  • Soglia d'intervento intensità di corrente 2 - 2000...2000 mA

  • Esecuzione del collegamento elettrico - Raccordo a vite

  • Con morsetti amovibili - no

Confezione

  • 1 PZ

EAN

8012542058007

Codice prodotto

ABBEG 316 2

Cod. produttore

EG 316 2

Produttore

ABB

Funzione:

Per reti a corrente alternata

Soglia d'intervento intensità di corrente 1:

2000...2000 mA

Soglia d'intervento intensità di corrente 2:

2000...2000 mA

Esecuzione del collegamento elettrico:

Raccordo a vite

Con morsetti amovibili:

no

Tipo di tensione (tensione di alimentazione):

AC

Tensione di alimentazione in AC 50 Hz:

400...400 V

Tensione di alimentazione DC:

400...400 V

Min. ritardo all'eccitazione impostabile:

0.3 s

Max. ritardo all'eccitazione ammesso:

5 s

Visualizzazione della corrente differenziale:

no

Salvataggio errori possibile:

no

Numero contatti normalmente chiusi (NC):

0

Numero contatti normalmente aperti (NA):

0

Numero contatti di commutazione:

1

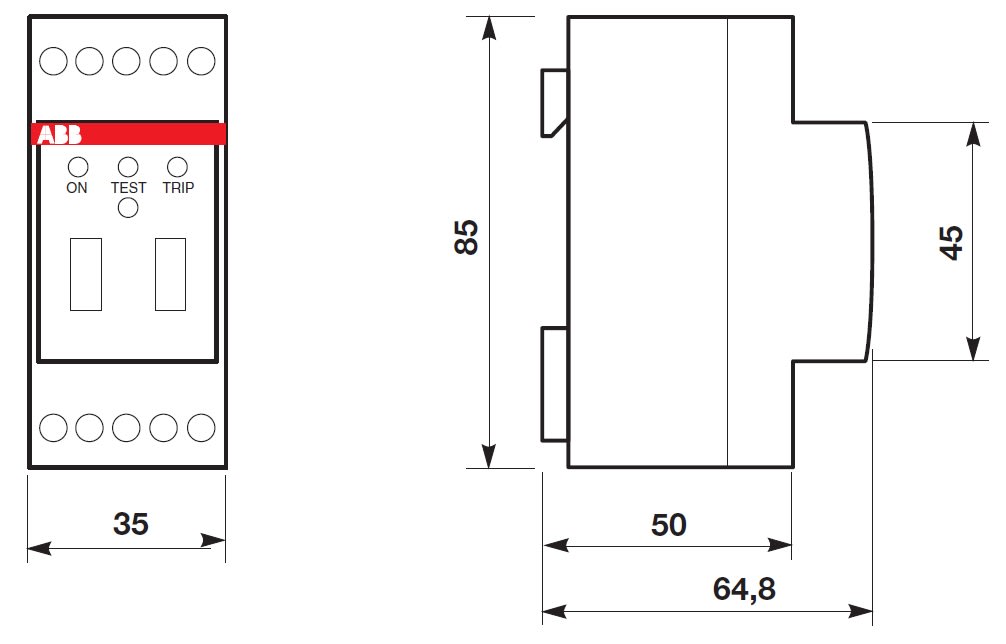

Larghezza:

35 mm

Altezza:

85 mm

Profondità:

65 mm

Tensione di alimentazione in AC 60 Hz:

400...400 V

Intervallo di misura della tensione:

400...400 V

Frequenza d'esercizio nominale:

50...60 Hz

I relè differenziali con trasformatore esterno consentono la protezione dei cavi contro i guasti verso terra. Mediante minidip è possibile regolare la sensibilità e il tempo di intervento. I trasformatori sono realizzati, a parità di diametro, in un’unica esecuzione per tutti i valori di sensibilità del relè.
