ABB SPA - ABBEG 617 3 SQZ3 RELE CONTROLLO SEQUENZA FASI

ABB SPA
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione del collegamento elettrico - Raccordo a vite

  • Tipo di tensione (tensione di alimentazione) - AC

  • Tensione di alimentazione in AC 50 Hz - 400...400 V

  • Tensione di alimentazione in AC 60 Hz - 400...400 V

  • Funzione monitoraggio sequenza di fasi - sì

Confezione

  • 1 PZ

EAN

8012542372004

Codice prodotto

ABBEG 617 3

Cod. produttore

EG 617 3

Produttore

ABB

Esecuzione del collegamento elettrico:

Raccordo a vite

Tipo di tensione (tensione di alimentazione):

AC

Tensione di alimentazione in AC 50 Hz:

400...400 V

Tensione di alimentazione in AC 60 Hz:

400...400 V

Funzione monitoraggio sequenza di fasi:

sì

Funzione riconoscimento di guasto di fase:

sì

Funzione riconoscimento di sottotensione:

sì

Numero contatti normalmente chiusi (NC):

0

Numero contatti normalmente aperti (NA):

0

Numero contatti di commutazione:

1

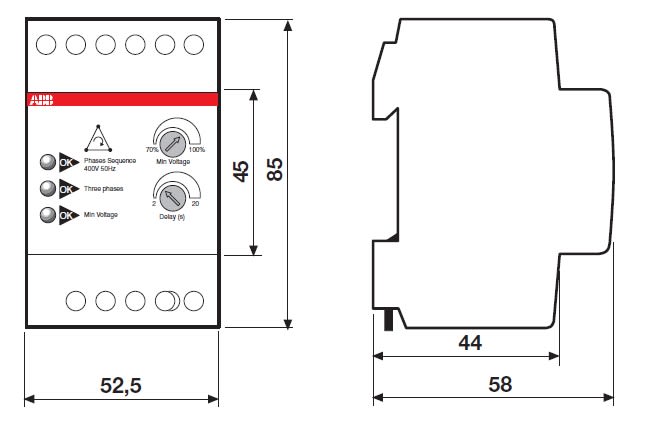

Larghezza:

52.5 mm

Altezza:

85 mm

Profondità:

58 mm

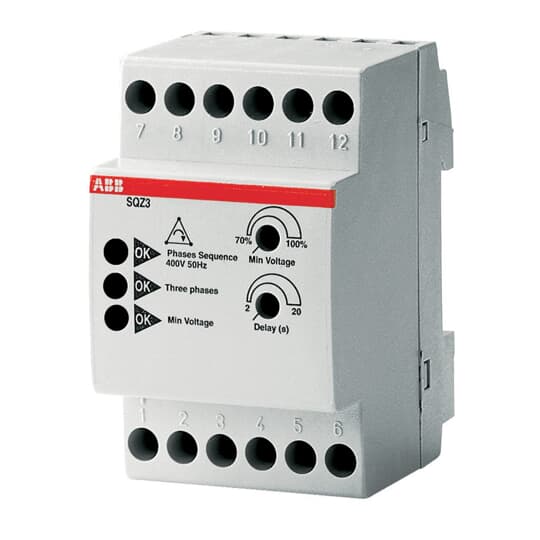

Il relè di controllo SQZ3 svolge le seguenti funzioni di monitoraggio continuo su reti trifase a 400 V c.a.: sequenza delle fasi; mancanza di fase; minima tensione (regolabile fino al 70% della Vn). Al rilevamento di una di queste tre anomalie, il relè di uscita (contatto in commutazione a sicurezza positiva) interviene pilotando: - avvisatori acustici; - contattori di comando del motore; - interruttori automatici con l’ausilio di bobine.
