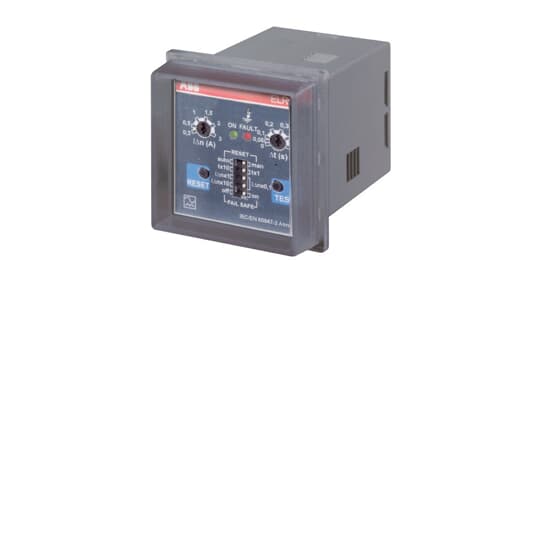

ABB SPA - ABBELR48V24P ELR48V24P RELE DIFF. ELETTRONICO

ABB SPA
copiacopia
ABB SPA - ABBELR48V24P ELR48V24P RELE DIFF. ELETTRONICO

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione del collegamento elettrico - Raccordo a vite

  • Con morsetti amovibili - no

  • Funzione - Per reti miste

  • Tipo di tensione (tensione di alimentazione) - AC/DC

  • Tensione di alimentazione in AC 50 Hz - 24...48 V

Confezione

  • 1 PZ

EAN

8012542734826

Codice prodotto

ABBELR48V24P

Cod. produttore

ELR48V24P

Produttore

ABB

Esecuzione del collegamento elettrico:

Raccordo a vite

Con morsetti amovibili:

no

Funzione:

Per reti miste

Tipo di tensione (tensione di alimentazione):

AC/DC

Tensione di alimentazione in AC 50 Hz:

24...48 V

Tensione di alimentazione in AC 60 Hz:

24...48 V

Tensione di alimentazione DC:

24...48 V

Intervallo di misura della tensione:

24...48 V

Frequenza d'esercizio nominale:

50...60 Hz

Soglia d'intervento intensità di corrente 1:

30...30 mA

Soglia d'intervento intensità di corrente 2:

30000...30000 mA

Min. ritardo all'eccitazione impostabile:

0 s

Max. ritardo all'eccitazione ammesso:

5 s

Visualizzazione della corrente differenziale:

sì

Salvataggio errori possibile:

no

Numero contatti normalmente chiusi (NC):

0

Numero contatti normalmente aperti (NA):

0

Numero contatti di commutazione:

2

Larghezza:

48 mm

Altezza:

48 mm

Profondità:

92 mm

Grazie ai relé differenziali è possibile misurare la corrente di dispersione verso terra. Tali relè sfruttano un toroide esterno separato attraverso il quale passano tutti i conduttori del circuito dal proteggere. I conduttori attivi che attraversano il toroide creano ognuno un campo magnetico proporzionale al flusso di corrente. In condizioni normali e in assenza di dispersioni la somma vettoriale delle correnti è pari a zero. Una eventuale condizione di guasto che provochi una dispersione verso terra su uno o più conduttori a valle del trasformatore provoca uno squilibrio nella somma vettoriale proporzionale al valore della corrente di dispersione. Il valore della corrente di guasto viene costantemente rilevato dal toroide e comunicato al relè differenziale: quando il relè differenziale riceve un segnale di adeguata ampiezza e durata dal toroide, commuta il suo contatto di output. A questo punto la bobina di sgancio comandata dal relè differenziale dà luogo all’apertura dell’interruttore.
