ABB SPA - ABBJ427348 RD3 RELE DIFF. ELETTRONICO

ABB SPA
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione del collegamento elettrico - Raccordo a vite

  • Con morsetti amovibili - no

  • Funzione - Per reti miste

  • Tipo di tensione (tensione di alimentazione) - AC

  • Tensione di alimentazione in AC 50 Hz - 230...400 V

Confezione

  • 1 PZ

EAN

8012542734833

Codice prodotto

ABBJ427348

Cod. produttore

J427348

Produttore

ABB

Esecuzione del collegamento elettrico:

Raccordo a vite

Con morsetti amovibili:

no

Funzione:

Per reti miste

Tipo di tensione (tensione di alimentazione):

AC

Tensione di alimentazione in AC 50 Hz:

230...400 V

Tensione di alimentazione in AC 60 Hz:

230...400 V

Tensione di alimentazione DC:

400...400 V

Intervallo di misura della tensione:

230...400 V

Frequenza d'esercizio nominale:

50...60 Hz

Soglia d'intervento intensità di corrente 1:

500...500 mA

Soglia d'intervento intensità di corrente 2:

500...500 mA

Min. ritardo all'eccitazione impostabile:

0 s

Max. ritardo all'eccitazione ammesso:

10 s

Visualizzazione della corrente differenziale:

sì

Salvataggio errori possibile:

no

Numero contatti normalmente chiusi (NC):

0

Numero contatti normalmente aperti (NA):

0

Numero contatti di commutazione:

1

Larghezza:

52.8 mm

Altezza:

85 mm

Profondità:

65 mm

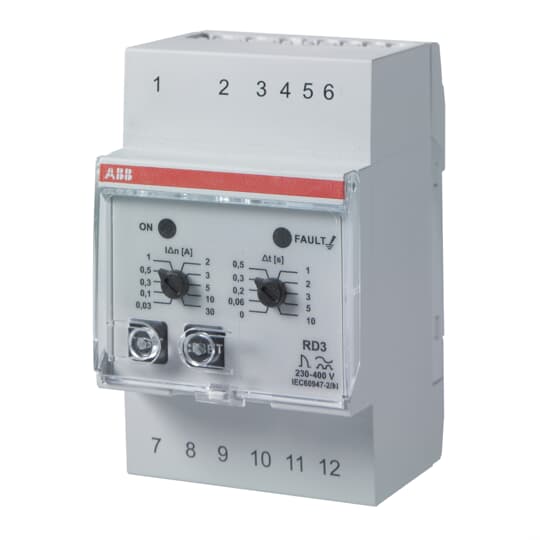

Il relè differenziale RD3 segnala il proprio stato attraverso una barra indicatrice LED e tramite due contatti in uscita. Quando il valore della corrente differenziale rilevata dal trasformatore toroidale è superiore alla soglia IΔn, il relé RD3 provoca l’apertura dell’interruttore automatico a cui è collegato attraverso una bobina di sgancio. E’ possibile ripristinare la funzionalità del dispositivo agendo direttamente sul tasto di reset posto sul pannello frontale oppure, da remoto, collegando gli appositi morsetti come indicato nelle sottostanti figure.
