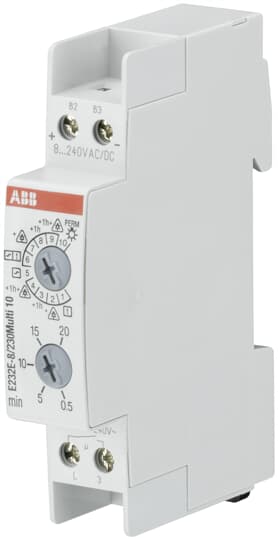

ABB SPA - ABBM654197 E 232 E-8/230 MULTIFUN. 10 LUCE SCALE EL

ABB SPA
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Numero di contatti NO - 1

  • Numero di contatti NC - 0

  • Tensione di comando 1 - 230...240 V

  • Tipo di tensione di comando 1 - AC

  • Ritardo alla diseccitazione - 0.5...20 min

Confezione

  • 10 PZ

EAN

4016779654197

Codice prodotto

ABBM654197

Cod. produttore

M654197

Produttore

ABB

Numero di contatti NO:

1

Numero di contatti NC:

0

Tensione di comando 1:

230...240 V

Tipo di tensione di comando 1:

AC

Ritardo alla diseccitazione:

0.5...20 min

Metodo di montaggio:

Montaggio su guida DIN

Funzione:

Elettronico

Larghezza in numero di moduli:

1

Profondità di incasso:

59 mm

Sistema di cablaggio:

Circuito a 3 e 4 conduttori

Numero di contatti di scambio:

0

Frequenza tensione di comando 1:

50...60 Hz

Avviso di spegnimento:

Nessuno

Tensione di comando 2:

8...240 V

Tipo di tensione di comando 2:

AC / DC

Circuito a valle:

Rilanciabile + illuminazione permanente + Spegimento ritardato prolungabile

Frequenza tensione di comando 2:

50...60 Hz

Tipo di tensione di alimentazione:

AC

Corrente di commutazione nominale:

16 A

Carico max. lampade a incandescenza:

3600 W

Corrente di commutazione max. (cos phi= 0,6):

16 A

Carico massimo lampada fluorescente:

150 mA

Modalità passo-passo impostabile:

no

Tensione di alimentazione:

230...240 V

Carico max. lampade fluorescenti:

3600 VA

Carico max. lampade fluorescenti (circuito bimodale):

3600 VA

Carico max. lampade fluorescenti (compensate in parallelo):

1200 VA

L’interruttore luce scale E 232E prevede la funzione di temporizzazione elettronica. Le caratteristiche più importanti dell’apparecchio sono l’elevata capacità di commutazione, la corrente della lampada a incandescenza di 150 mA ai pulsanti, il tempo di spegnimento regolabile da 0,5 a 20 minuti, la semplicità d’uso e il nuovo motore elettronico, estremamente silenzioso preciso e affidabile. L’elettronica del dispositivo permette di riconoscere automaticamente gli impianti a 3 fili da quelli a 4 fili, senza bisogno di effettuare regolazioni manuali sul dispositivo. Gli apparecchi del tipo E 232E-8/230 hanno un input di controllo aggiuntivo separato con supporto metallico per c.a./c.c. 8...230 V. Versioni “Multi10” sono caratterizzate inoltre dalla funzione di allarme integrato (2 segnali di allarme lampeggiante) in conformità con DIN 18015-2, da un selettore rotativo posto sul fronte che permette di scegliere tra 10 diverse modalità di funzionamento suddivise in 4 tipologie: modalità relè temporizzato, modalità relè passo-passo, modalità relè passo-passo temporizzato e modalità accensione permanente.
