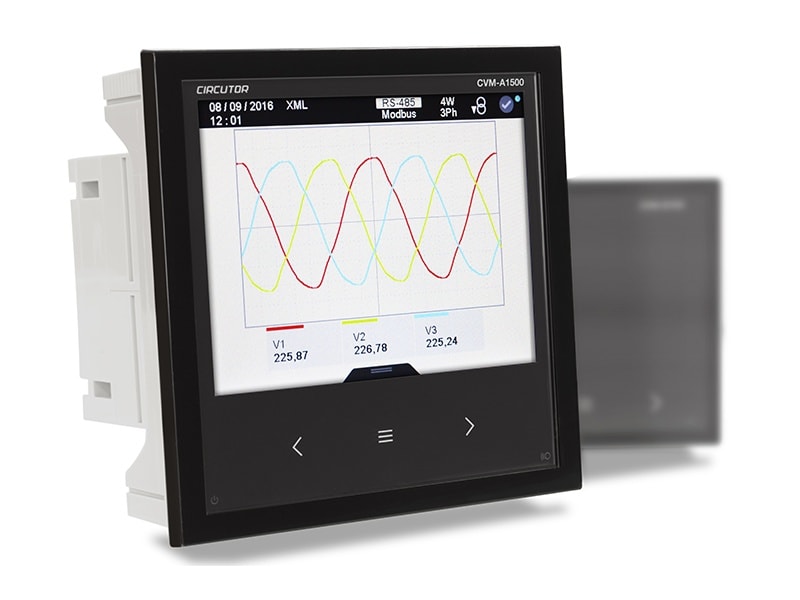

ASITA - ASICVM/A1500 ANALIZZ. QUALITA RETE CLASSE A X TA E M

CVM/A1500 Analizzatore di qualità di rete Classe A fronte quadro per TA e MC. CVM/A1500 è un analizzatore della qualità di rete con display grafico digitale touch-screen a colori che dispone di software embedded di analisi e gestione energetica EMS (Energy Management Software) e web-server html5 integrato che consente a più operatori all’interno della stessa rete LAN locale di accedere in tempo reale alle misurazioni e alle registrazioni, utilizzando un qualsiasi browser di Internet. Lo strumento è progettato per essere installato su pannello fronte-quadro 144×144, nella parte più rilevante o critica delle installazioni elettriche poiché registra e monitora un’ampia gamma di parametri elettrici per una durata di registrazione che può arrivare fino a un anno di dati, salvando tutti i valori effi caci RMS ed i valori massimi e minimi. Il dispositivo registra inoltre gli eventi di qualità della fornitura elettrica quali innalzamenti, abbassamenti, interruzioni di rete (con dettaglio di ogni semiperiodo = 20ms a 50Hz) e sovratensioni transitorie, come previsto dalla norma CEI EN 61000-4-30 Classe A). Ognuno di questi eventi viene immediatamente catturato indicando il momento di rilevazione, i valori di ampiezza rilevati nonché rendendo disponibile la rappresentazione grafi ca delle forme d’onda di tensione e corrente su modulo con memoria SD interna integrato. A completare le informazioni elettriche registrate, CVM/A1500 rileva inoltre i parametri di qualità dell’alimentazione, definiti dalla norma CEI EN 50160, quali i coefficienti di Flicker, lo sbilanciamento (Kd) e l’asimmetria (Ka) del sistema trifase, la distorsione armonica totale THD% e la scomposizione armonica di tensione e corrente fino al 63° ordine. Il display grafico a colori permette infine di monitorare in tempo reale le forme d’onda istantanee di tensione e corrente attraverso la funzione integrata di oscilloscopio. A livello di analisi statistica, CVM/A1500 visualizza su display i grafi ci CBEMA, ITIC e SEMI-F47. Il design intelligentedello strumento consente agli operatori di personalizzare le proprie schermate di visualizzazione così da accedere alle informazioni più velocemente e facilmente. CVM/A1500 può essere inserito nel sistema di supervisione integrata Power-Studio per salvare e archiviare su computer, in modo ridondante, tutte le informazioni registrate oltrepassando ogni ostacolo dovuto alla capacità di registrazione sulla memoria interna.
