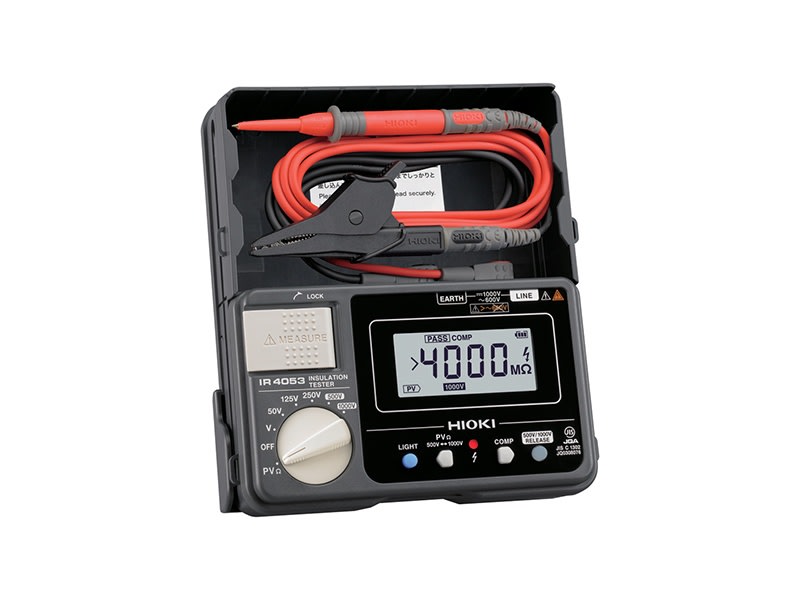

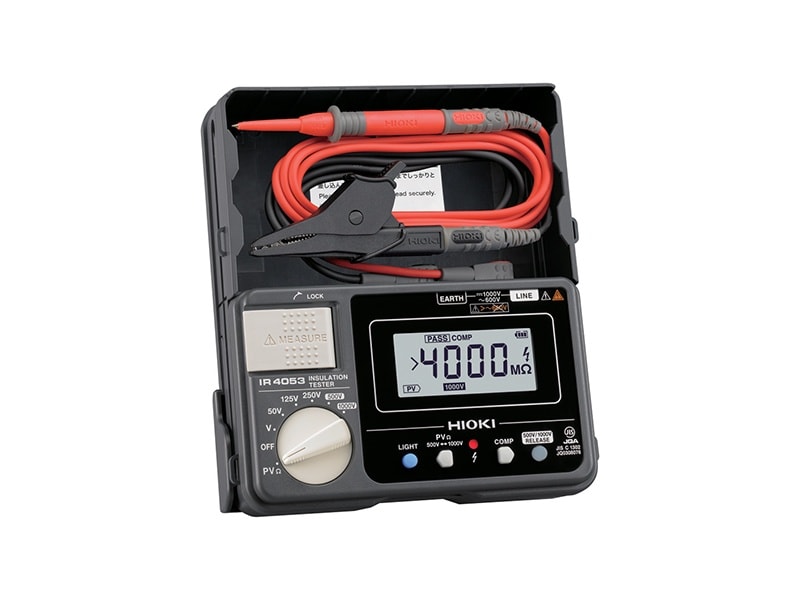

ASITA - ASIIR4053-10 MISURATORE D ISOLAMENTO DIGITALE

ASITA
copiacopia
ASITA - ASIIR4053-10 MISURATORE D ISOLAMENTO DIGITALE

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Indicazione / Visualizzazione - Digitale

  • Tensione di prova nominale 250 V - sì

  • Tensione di prova nominale 1000 V - sì

  • Tensione di prova nominale 500 V - sì

  • Tensione di prova nominale 100 V - no

Confezione

  • 1 PZ

EAN

8033075699642

Codice prodotto

ASIIR4053-10

Cod. produttore

IR4053-10

Produttore

ASI

Indicazione / Visualizzazione:

Digitale

Tensione di prova nominale 250 V:

sì

Tensione di prova nominale 1000 V:

sì

Tensione di prova nominale 500 V:

sì

Tensione di prova nominale 100 V:

no

Alimentazione:

Batteria

Tensione nominale di test di isolamento regolabile:

no

Display LC retroilluminato:

sì

Tensione nominale di test di isolamento 2500 V:

no

Grafico a barre analogico:

no

Range resistenza di isolamento misurabile:

0.2...4000 MOhm

Tensione nominale di test di isolamento 5000 V:

no

Tensione di prova nominale 10 kV:

no

Misura per basse resistenze:

no

Tensione di prova nominale 15 kV:

no

Memoria dei valori misurati:

no

Misura della tensione:

sì

Test per limitatori di tensione:

no

Riconoscimento di tensioni parassite in stato OFF:

sì

Tensione di prova nominale regolabile con funzione rampa:

no

Memoria misura più recente (HOLD):

sì

Interfaccia:

no

Misuratore della resistenza di isolamento dedicato alle verifiche di isolamento di pannelli e stringhe fotovoltaiche. Tramite IR4053-10 è possibile identificare con rapidità e certezza quali di questi componenti pongono in “allarme isolamento” gli inverter e quali di essi stanno degradando il loro grado di isolamento elettrico. Il metodo di prova utilizzato è conforme a quanto definito dal capitolo 5.4.7 della norma CEI EN 62446 con METODO 1: “Due prove, una prova tra il polo positivo e la terra ed una seconda prova tra il polo negativo e la terra”; pertanto le verifiche possono essere svolte alla luce del sole ed in presenza di tensione DC erogata da parte dei pannelli. IR4053-10 dispone di due tensioni di prova: 500V da utilizzare per le stringhe contensione nominale inferiore a 500Vdc e 1000V per le stringhe a tensione superiore fino a 1000Vdc. La funzione di voltmetro DC fino a 1000V consente di determinare a colpo d’occhio quale sia la portata di misura da selezionare. In aggiunta, per rendere i test ancora più immediati e veloci, lo strumento incorpora la funzione comparatore con esito PASS o FAIL così da non dover necessariamente leggere su display il valore di resistenza di isolamento misurato. IR4053/10 può essere utilizzato anche per la misura della resistenza di isolamento “convenzionale” su impianti/apparati/componenti per linee in alternata AC, con 5 tensioni di prova programmabili: 50/125/250/500/1000V.
