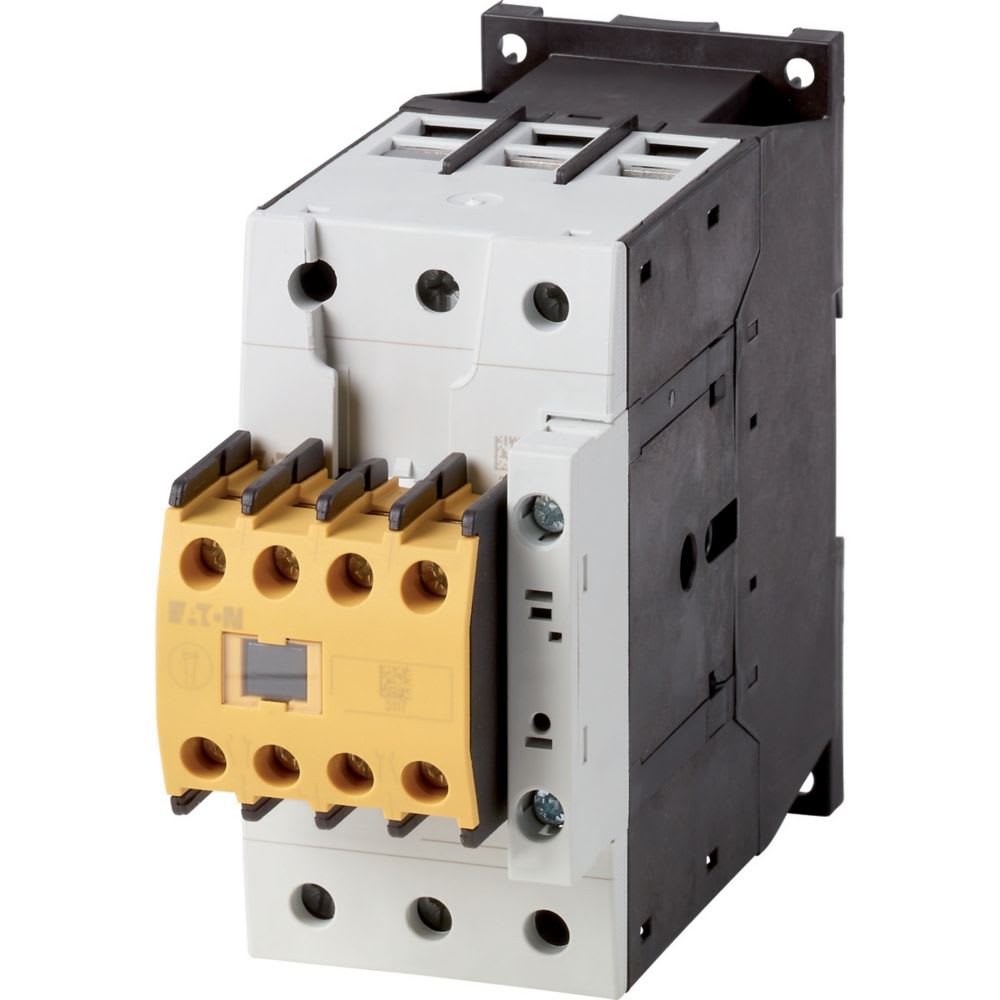

EATON - EAO191727 DILMS65-22(110V50HZ,120V60HZ) CONT POT S

EATON
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione nominale di comando Us 50Hz AC - 110...110 V

  • Tipo di tensione per l'azionamento - AC

  • Potenza di esercizio nominale in AC-3, 400 V - 30 kW

  • Tensione nominale di comando Us DC - 0...0 V

  • Corrente nominale di esercizio Ie in AC-1, 400 V - 98 A

Confezione

  • 1 PZ

EAN

4015081922406

Codice prodotto

EAO191727

Cod. produttore

191727

Produttore

EAO

Tensione nominale di comando Us 50Hz AC:

110...110 V

Tipo di tensione per l'azionamento:

AC

Potenza di esercizio nominale in AC-3, 400 V:

30 kW

Tensione nominale di comando Us DC:

0...0 V

Corrente nominale di esercizio Ie in AC-1, 400 V:

98 A

Potenza nominale di esercizio Ie in AC-4, 400 V:

12 kW

Adatto per montaggio modulare:

no

Tipo di connessione al circuito di corrente principale:

Connessione a vite

Potenza di esercizio nominale NEMA:

37 kW

Numero di contatti principali NO:

3

Tensione nominale di comando Us 60Hz AC:

120...120 V

Numero di contatti ausiliari NO:

2

Numero di contatti principali NC:

0

Corrente nominale di esercizio Ie in AC-3, 400 V:

65 A

Numero di contatti ausiliari NC:

2

Corrente nominale di esercizio Ie in AC-4, 400 V:

25 A

Contattore di sicurezza, Applicazione: Contattore di potenza per motori, Apparecchi completi fino a 170 A, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Descrizione: Elemento di contatto ausiliario connesso in modo permanente al dispositivo di base (nessuna attivazione manuale), Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 65 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 98 A, in custodia: Ith= 72 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 200 A, in custodia: Ith= 180 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Equipaggiamento contatti NA = norm. aperto: 2 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, Note: Organi di contatto secondo EN 50012., con contatto specchio., Tipo di corrente AC/DC: Comando in corrente alternata
