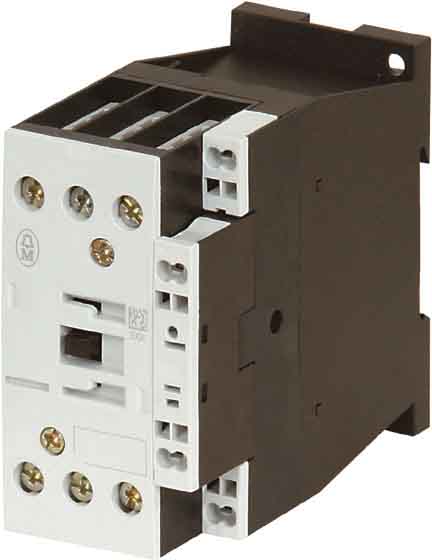

EATON - EAO277685 DILMC25-01(RDC24) CONT.POT. 11KW 1NC MOL

EATON
copiacopia
EATON - EAO277685 DILMC25-01(RDC24) CONT.POT. 11KW 1NC MOL

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di alimentazione pilota nominale per AC 50 hz - 0...0 V

  • Tensione di alimentazione pilota nominale per AC 60 hz - 0...0 V

  • Tensione di alimentazione pilota nominale per DC - 24...27 V

  • Tipo di tensione per l'azionamento - DC

  • Numero di contatti principali, normalmente chiusi - 0

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta di carbonio del prodotto

120 kg CO₂-eq

Stima Elettroveneta

EAN

4015082776855

Codice prodotto

EAO277685

Cod. produttore

277685

Produttore

EAO

Tensione di alimentazione pilota nominale per AC 50 hz:

0...0 V

Tensione di alimentazione pilota nominale per AC 60 hz:

0...0 V

Tensione di alimentazione pilota nominale per DC:

24...27 V

Tipo di tensione per l'azionamento:

DC

Numero di contatti principali, normalmente chiusi:

0

Numero di contatti principali, normalmente aperti:

3

Tipo di collegamento circuito elettrico principale:

Raccordo a molla

Corrente d'esercizio nominale ie per AC-1, 400 V:

45 A

Corrente d'esercizio nominale ie per AC-3, 400 V:

25 A

Potenza d'esercizio nominale per AC-3, 400 V:

11 kW

Corrente d'esercizio nominale Ie per AC-4, 400 V:

13 A

Potenza d'esercizio nominale per AC-4, 400 V:

6 kW

Potenza di esercizio nominale NEMA:

11 kW

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, normalmente chiusi:

1

Adatto per installazione in serie:

no

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durantela corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a molla, Nota: Utilizzabile anche per motori della classe di efficienza IE3., Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione., Descrizione: Morsetti a molla sui collegamenti circuiti ausiliari e per i cavi di comando, Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 25 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 45 A, in custodia: Ith= 36 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 100 A, in custodia: Ith= 90 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, Combinabile con contatto ausiliario: DILA-XHIC(V).., Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Note: Organi di contatto secondo EN 50012., Collegamenti al circuito ausiliario, collegamento bobina e collegamento alla corrente principale mediante connessione a vite., Collegamenti alla corrente principale con morsetti a bullone., Circuito di protezione integrato nell'elettronica di comando, con contatto specchio., Tipo di corrente AC/DC: Comando in corrente continua
