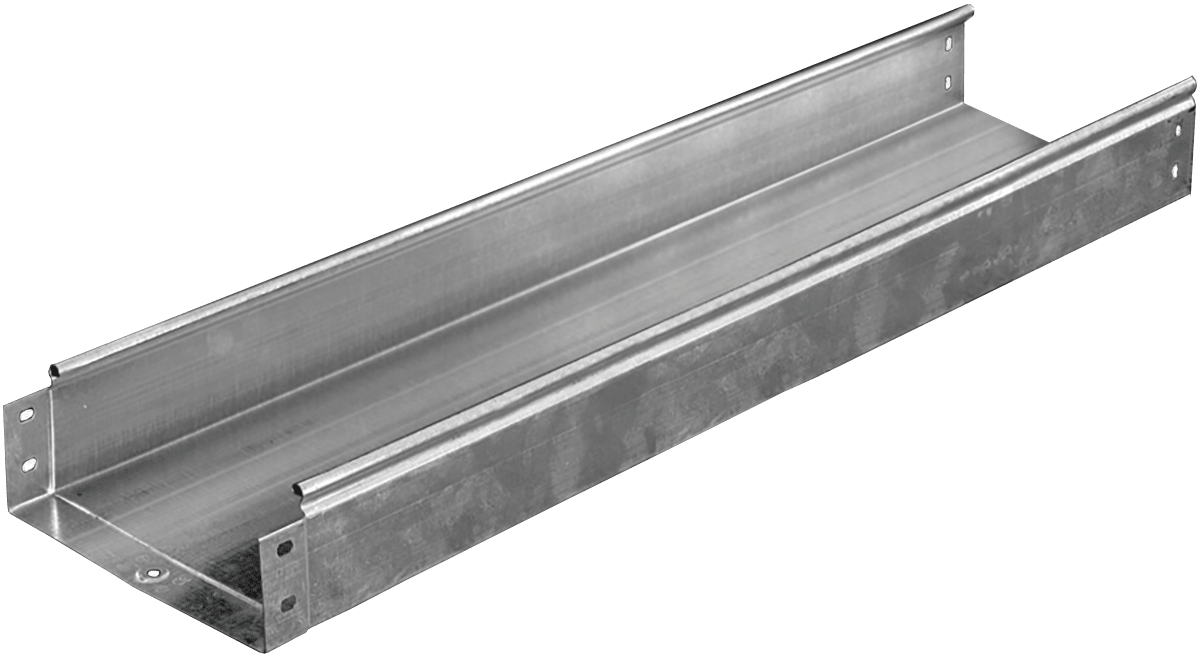

SATI - S5 Elemento rettilineo chiuso 200x50 mt 3 VG

copiacopia
SATI - S5 Elemento rettilineo chiuso 200x50 mt 3 VG

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Altezza - 50 mm

  • Larghezza - 200 mm

  • Spessore del materiale - 0.8 mm

  • Lunghezza - 3000 mm

  • Lunghezza di lavoro - 2970 mm

Confezione

  • 3 M

EAN

8032887002442

Codice prodotto

ST1220005

Cod. produttore

1220005

Produttore

SAT1220005

Altezza:

50 mm

Larghezza:

200 mm

Spessore del materiale:

0.8 mm

Lunghezza:

3000 mm

Lunghezza di lavoro:

2970 mm

Sezione utilizzabile:

9800 mm²

Con parte superiore:

No

Perforazione laterale:

No

Foro per montaggio nel pavimento:

No

Schema di foratura NATO:

No

Tipologia:

Connettore integrato

Adatto per l'integrità del circuito:

No

Materiale:

Acciaio

Temperatura di impiego:

-15÷60 °C

Qualità del materiale:

Altro

Protezione della superficie:

Verniciatura a polvere

Colore:

Grigio

Numero RAL:

7035

Peso:

1.967 kg/m

Tipo di prova di carico secondo IEC 61537:

Tipo I.

Distanze di supporto possibili:

0.5÷3 m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggi:

900 N/m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggi:

750 N/m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggi:

450 N/m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggi:

350 N/m

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie S5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
