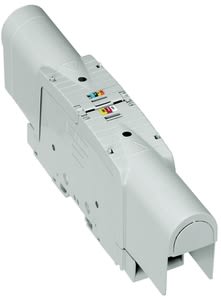

LEGRAND - LEG039010 VIKING3-MORSETTO POTENZA CAVO-CAVO PASSO

BTICINO
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Sezione conduttore collegabile unifilare - 35...70 mm²

  • Sezione conduttore collegabile multifilare - 35...120 mm²

  • Corrente nominale In - 250 A

  • Numero di piani - 1

  • Tipo di montaggio - Guida DIN (top hat rail) 15 mm

Confezione

  • 5 PZ

Serie di prodotti

Viking 3

EAN

3245060390105

Codice prodotto

LEG039010

Cod. produttore

039010

Produttore

BTI

Sezione conduttore collegabile unifilare:

35...70 mm²

Sezione conduttore collegabile multifilare:

35...120 mm²

Corrente nominale In:

250 A

Numero di piani:

1

Tipo di montaggio:

Guida DIN (top hat rail) 15 mm

Materiale del corpo isolante:

Altro

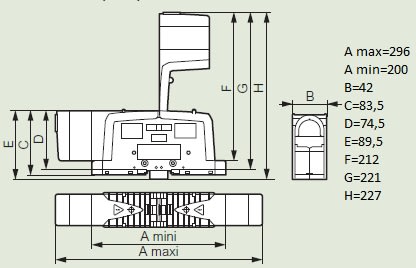

Larghezza:

296 mm

Profondità:

42 mm

Morsetti di potenza per cavi di rame e alluminio. Per guide simmetriche altezza 15 mm EN 60715. Coperchi con pretranciature. Fissaggio su guida con aggancio metallico o tramite viti. Possibilità di siglatura con CAB3 o Duplix. Alveolo di test presenza tensione Ø 4mm. Possibilità di unire morsetti dello stesso passo tramite barra filettata. Shunt di raccordo art. 0394 46/47 • Tipo: cavo/cavo • Capacità nominale: Alu/Cu da 35 a 120 mm²; Cu da 35 a 70 mm² • Passo: 42 mm • Grado di protezione IK: IK04 • Resistenza al fuoco secondo IEC 60695-2-11 : 960°C (tranne coperchio) • V2 secondo UL 94 • Tensione di isolamento Ui: 1000 V • Tensione di impulso Uimp : 12 kV • Materiali isolanti: - corpo in poliammide: da -30°C a +100°C; - coperchio in polipropilene: da -25°C a +100°C • Corrente (A): IEC = 250 (corrente ingresso/uscita) 340 (ingresso con shunt); CSA = 200 (corrente ingresso/uscita); UL = 175 (corrente ingresso/uscita) • Corrente di cortocircuito (kA): 8,4 (entrata/uscita) 14,4 (ingresso con shunt) • Coppiadi serraggio: 15 Nm
