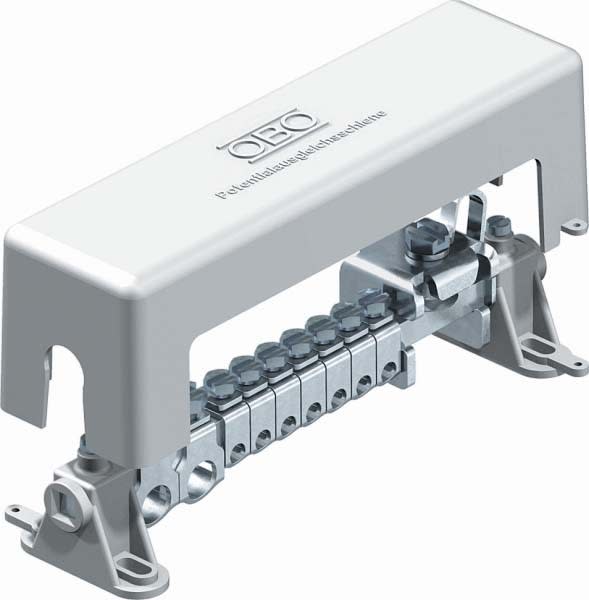

OBO BETTERMANN - OBO5015650 1801 VDE PIASTRA EQUIPOTENZIALE

OBO BETTERMANN
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipologia - Con calotta di copertura

  • Tipologia costruttiva - Struttura modulare

  • Numero di collegamenti conduttore circolare totali - 0

  • Numero di collegamenti conduttore fino a 6 mm² rigido - 0

  • Materiale della guida di contatto - Ottone

Confezione

  • 1 PZ

EAN

4012195378556

Codice prodotto

OBO5015650

Cod. produttore

5015650

Produttore

OBO

Tipologia:

Con calotta di copertura

Tipologia costruttiva:

Struttura modulare

Numero di collegamenti conduttore circolare totali:

0

Numero di collegamenti conduttore fino a 6 mm² rigido:

0

Materiale della guida di contatto:

Ottone

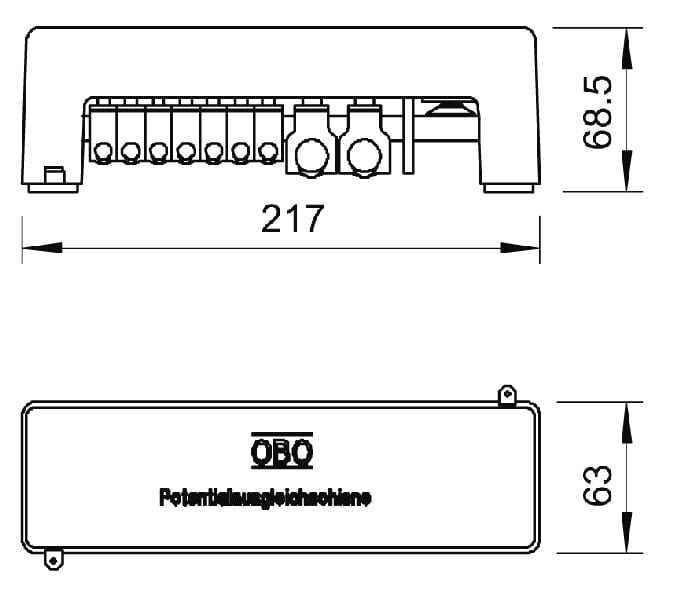

Larghezza:

63 mm

Isolatore:

sì

Numero di collegamenti conduttore circolare 8 mm:

0

Lunghezza:

217 mm

Numero di collegamenti conduttore piatto fino a 30 mm:

1

Esecuzione antideflagrante testata:

no

Altezza:

68.5 mm

Superficie della guida di contatto:

Nichelato

Numero di collegamenti conduttore circolare 10 mm:

0

Numero di collegamenti conduttore circolare 8-10 mm:

0

Numero di collegamenti conduttore piatto fino a 40 mm:

0

Numero di collegamenti conduttore fino a 16 mm² rigido:

0

Numero di collegamenti conduttore fino a 25 mm² rigido:

7

Numero di collegamenti conduttore fino a 95 mm² rigido:

2

Materiale del morsetto:

Acciaio

Superficie del morsetto:

Con zincatura galvanica/elettrolitica

Barra equipotenziale secondo DIN VDE 0100-410 / -540 per equipotenzializzazione con parafulmine secondo DIN VDE 0185-305 • secondo VDE 0618, parte 1 • con profilo di fissaggio 10 x 10 mm in ottone, nichelati • con morsettiere a contatto sicuro in acciaio, zincata galvanicamente • piastra di copertura e supporti in polistirolo, grigio • piastra di copertura piombabile / iscrivibile • portata di corrente da fulmini 100 kA (10/350) • staffa con fissaggio a vite sicuro contro l'autoallentamento (ad es. richiesto nel settore industriale ed Ex) Possibilità di connessione: • 7 conduttori a uno o più fili da 2,5-25 mm² o conduttori flessibili fino a 16 mm² (max. Ø 7 mm) • 2 conduttori a uno o più fili 25-95 mm² o conduttori flessibili fino a 70mm² (max. Ø 13,5 mm)• 1 piatto 30 x 3,5 mm•
