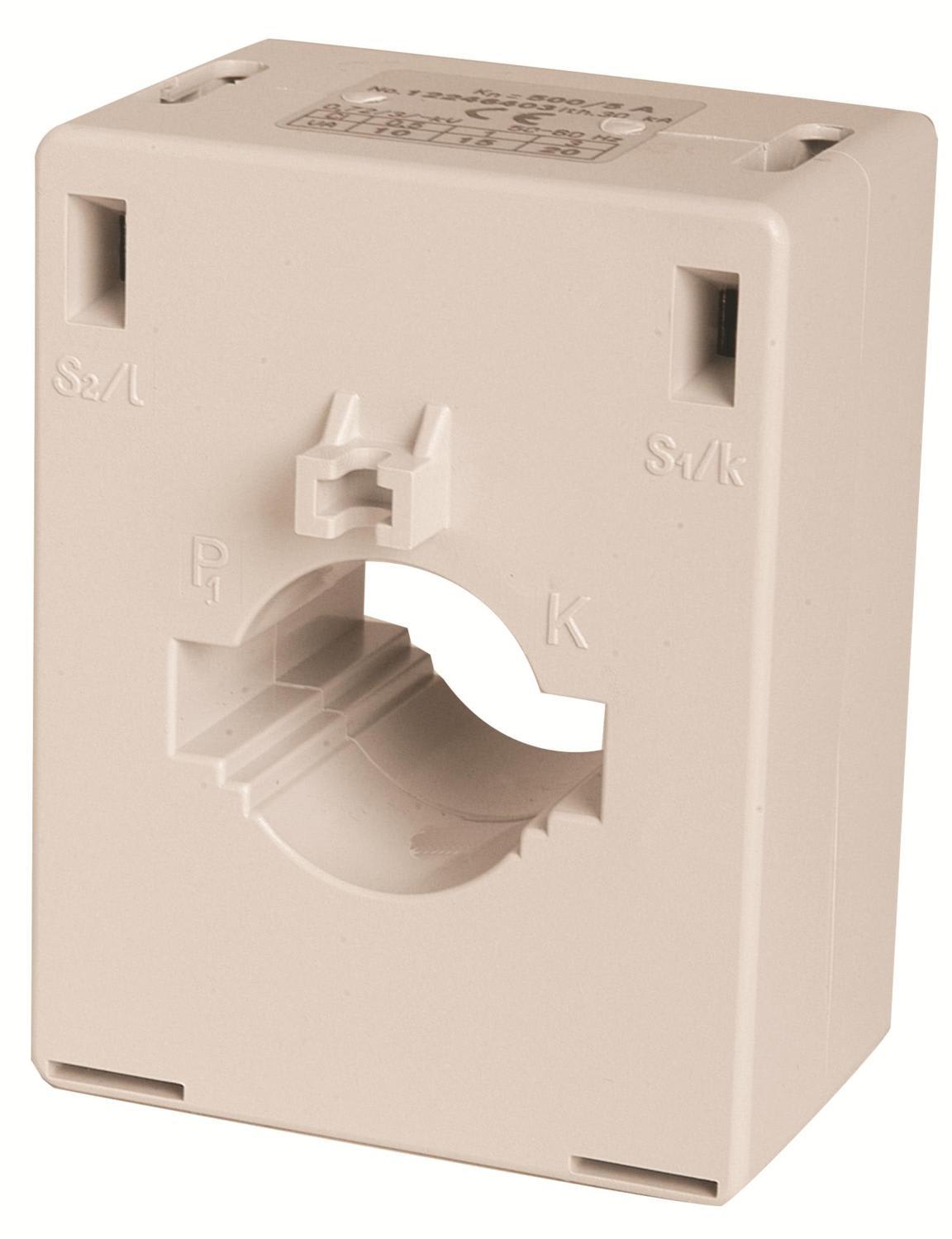

ORBIS - ORBOB526580 AT40 50/5A TRASFORMATORE
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipologia - Trasformatore di corrente a cavo passante
Corrente nominale primaria In - 50 A
Corrente nominale secondaria - 5 A
Classe di precisione - Altro
Fattore di limitazione sovracorrente - FS 5
Confezione
1 PZ
EAN
8426709911102
Codice prodotto
ORBOB526580
Cod. produttore
OB526580
Produttore
ORB
Tipologia:
Trasformatore di corrente a cavo passante
Corrente nominale primaria In:
50 A
Corrente nominale secondaria:
5 A
Classe di precisione:
Altro
Fattore di limitazione sovracorrente:
FS 5
Tarato:
no
Con protezione dal contatto:
no
Apertura in altezza:
31...31 mm
Apertura in larghezza:
41...41 mm
Diametro dell'apertura:
31 mm
Fissaggio a scatto:
no
Con guida in rame:
no
Collegamento secondario:
Cavo
Numero di ingressi primari:
1
Trasformatori amperometrici a barra/cavo passante. - Terminali di connessione del secondario in ottone nichelato - Il materiale del contenitore e autoestinguente con un'ottima resistenza meccanica e termica - Il nucleo magnetico e in ferro silicio a grani orientati - L'ampia gamma da 40 a 250 A unita alla possibilita di avere il secondario sia da 1 che da 5 A e le possibilita di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le piu svariate esigenze di installazione - A richiesta rapporto di trasformazione X/1A. - A richiesta adattatore DIN (optional). CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensita termica nominale di corto circuito: Ith in funzione della barra - Intensita dinamica nominale: Idin = 2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 ?C a +50 ?C - Installazione: Tramitestaffe / barra DIN - Dimensioni inserimento primario: - Barra : 40mm x 10mm - Cavo : diam. 30 mm RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non e idoneo alla misurazione di correnti inferiori al 10% della portata del TA
