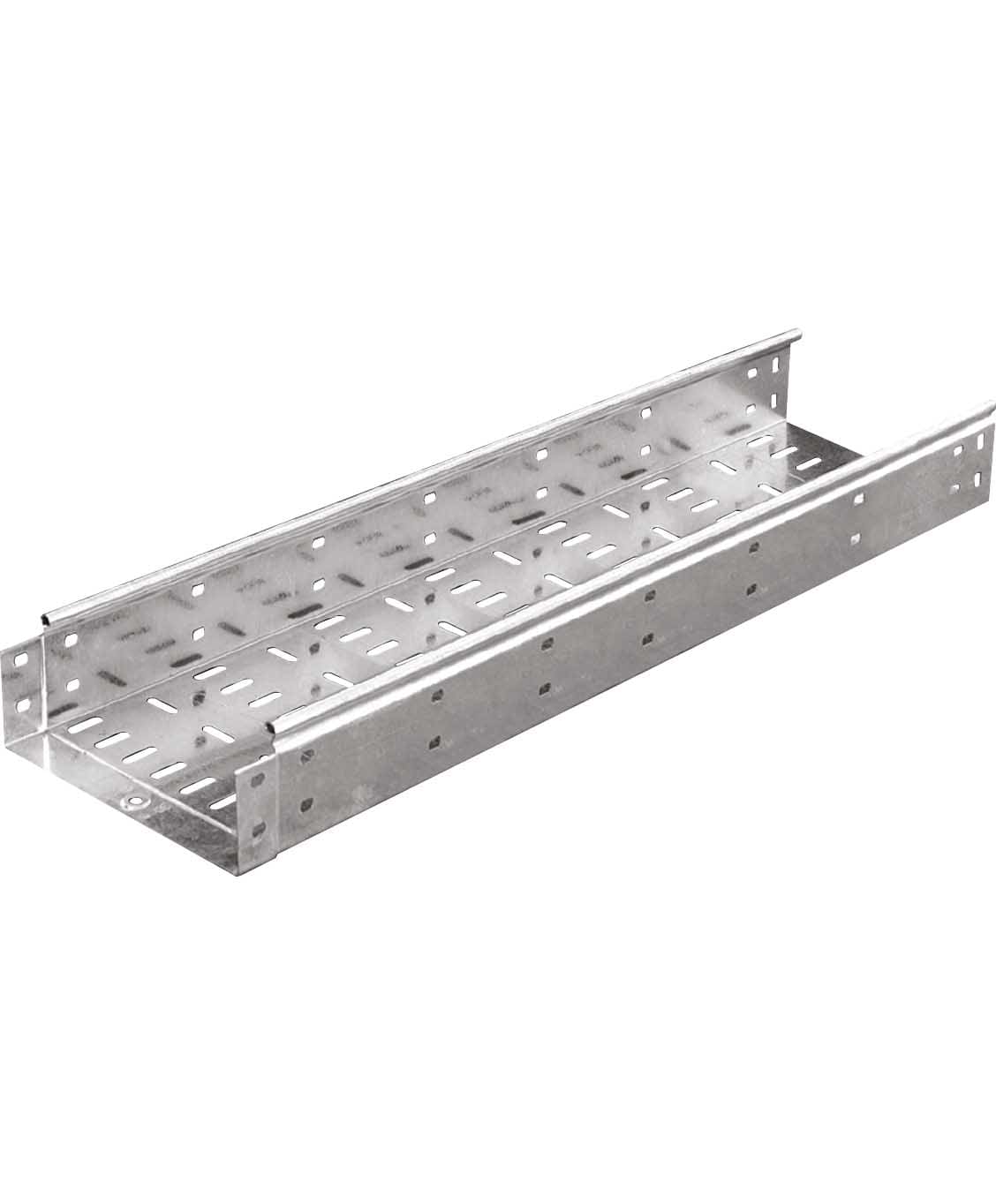

SATI ITALIA SPA - SAT1710403 S5 ELE.RET.FOR.M 3 -200X100 ZF

SATI ITALIA SPA
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Materiale - Acciaio

  • Larghezza - 200 mm

  • Altezza - 100 mm

  • Protezione della superficie - Zincato a caldo

  • Lunghezza - 3000 mm

Confezione

  • 3 M

Classificazione green

Classificazione green

Impronta di carbonio del prodotto

26.464 km CO₂eq

Stima Elettroveneta

EAN

8032887003142

Codice prodotto

SAT1710403

Cod. produttore

1710403

Produttore

SAT

Materiale:

Acciaio

Larghezza:

200 mm

Altezza:

100 mm

Protezione della superficie:

Zincato a caldo

Lunghezza:

3000 mm

Perforazione laterale:

sì

Spessore del materiale:

0.8 mm

Tipologia:

Connettore integrato

Sezione utile:

19700 mm²

Schema di foratura NATO:

no

Colore:

Altro

Con parte superiore:

no

Foro per montaggio nel pavimento:

sì

Tipo di connessione:

Avvitato

Adatto per l'integrità del circuito:

no

Qualità del materiale:

Altro

Lunghezza di lavoro:

2970 mm

Peso:

2.833 kg/m

Tipo di prova di carico secondo IEC 61537:

Tipo I.

Temperatura di impiego:

-15...60 °C

Distanze di supporto possibili:

0.5...3 m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 1.5 m:

1150 N/m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 2.0 m:

800 N/m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 2.5 m:

550 N/m

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 3.0 m:

350 N/m

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie S5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
