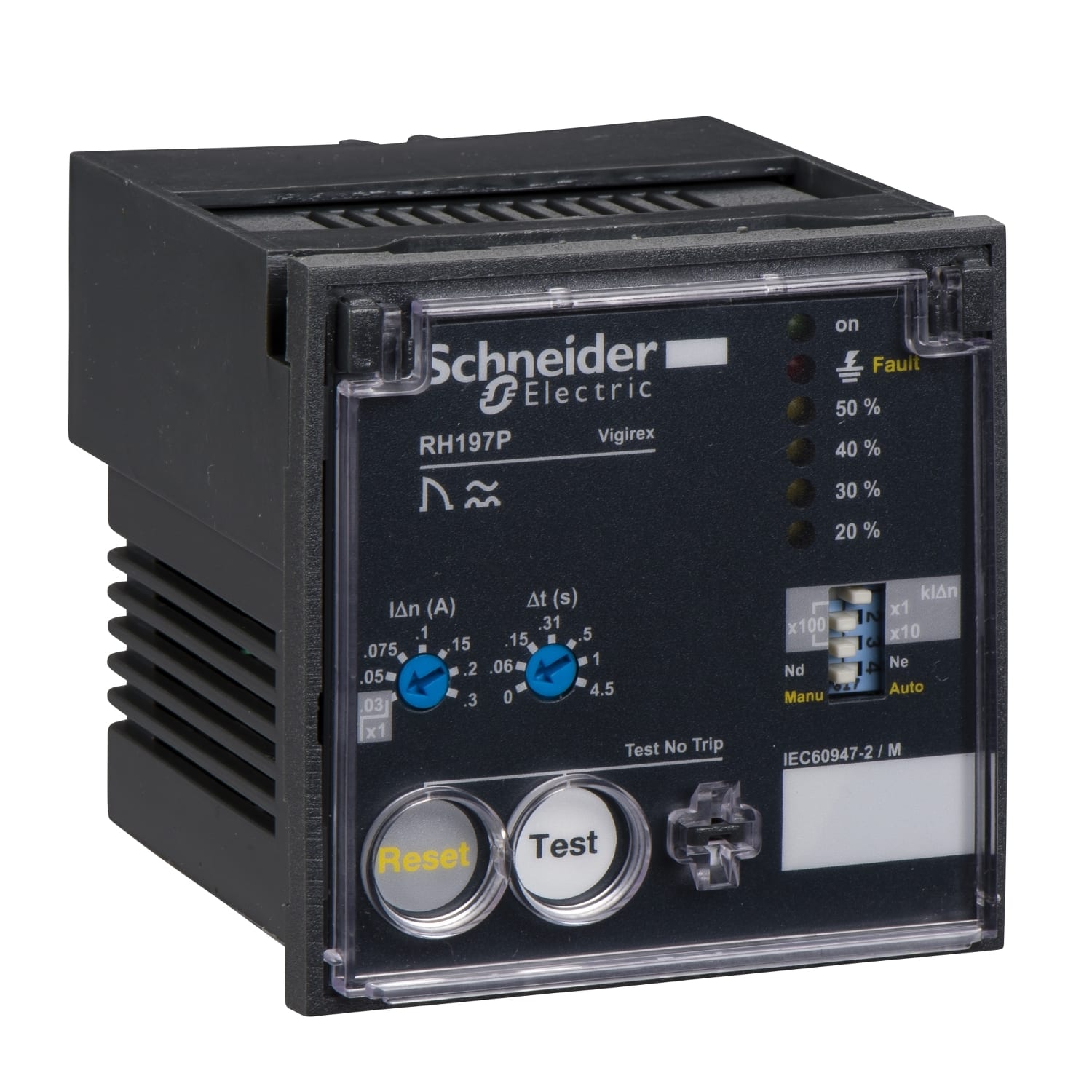

SCHNEIDER ELECTRIC - SNR56505 VIGIREX RH197P 48 VCA 24/130 VCC
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Esecuzione del collegamento elettrico - Connessione a clip
Con morsetti amovibili - no
Funzione - Per reti a corrente trifase
Intervallo di misura della tensione - 24...130 V
Max. ritardo all'eccitazione ammesso - 4.5 s
Confezione
1 PZ
Serie di prodotti
Terziario Industriale
Vedi tutti i prodotti di questa serieEAN
3303430565055
Codice prodotto
SNR56505
Cod. produttore
56505
Produttore
SNR
Esecuzione del collegamento elettrico:
Connessione a clip
Con morsetti amovibili:
no
Funzione:
Per reti a corrente trifase
Intervallo di misura della tensione:
24...130 V
Max. ritardo all'eccitazione ammesso:
4.5 s
Visualizzazione della corrente differenziale:
no
Salvataggio errori possibile:
no
Numero contatti normalmente aperti (NA):
1
Larghezza:
72 mm
Altezza:
72 mm
Profondità:
92 mm
RH197P è un relè di protezione differenziale per montaggio su pannello anteriore. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di alimentazione operativa è compresa tra 30VDC e 130 V DC, o 48VAC a 50/60Hz. La sensibilità della corrente è selezionabile con 19 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 7 impostazioni da istantanee a 4,5 s. L'allarme è impostato dal Dip switch al 50% di IDn. Un selettore sceglie tra reset manuale locale o reset automatico dopo risoluzione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su un quadro del pannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
