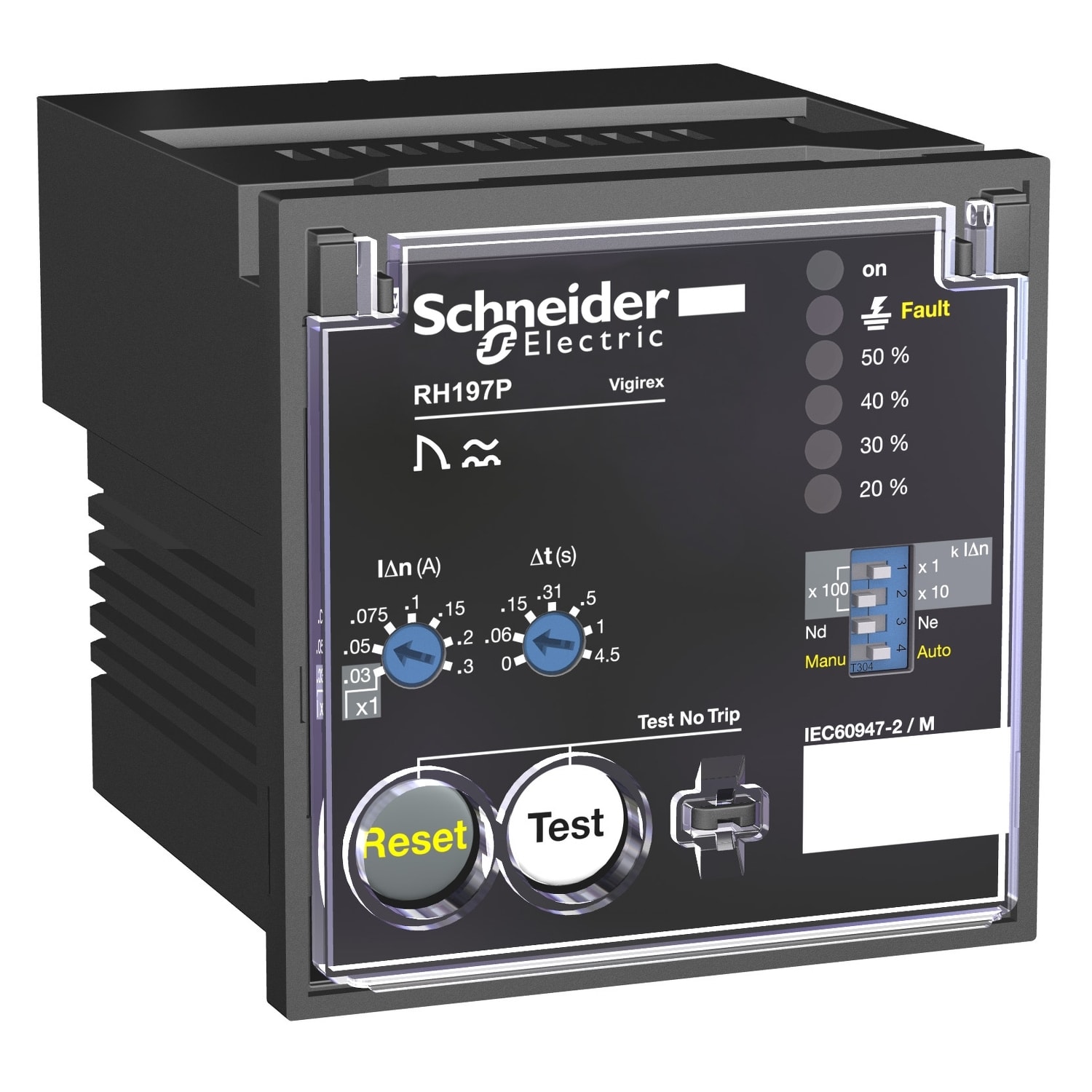

SCHNEIDER ELECTRIC - SNR56507 VIGIREX RH197P 220/240 VCA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Funzione - Per reti in corrente trifase
Tipo di collegamento elettrico - Connessione a morsetto
Con morsetti estraibili - no
Max. ritardo all'eccitazione - 4.5 s
Indicatore corrente differenziale - no
Confezione
1 PZ
Serie di prodotti
Terziario Industriale
Vedi tutti i prodotti di questa serieEAN
3303430565079
Codice prodotto
SNR56507
Cod. produttore
56507
Produttore
SNR
Funzione:
Per reti in corrente trifase
Tipo di collegamento elettrico:
Connessione a morsetto
Con morsetti estraibili:
no
Max. ritardo all'eccitazione:
4.5 s
Indicatore corrente differenziale:
no
Possibilità di memorizzare gli errori:
no
Numero di contatti NO:
1
Larghezza:
72 mm
Altezza:
72 mm
Profondità:
92 mm
Tensione misurabile:
220...240 V
Frequenza nominale di funzionamento:
50...400 Hz
RH197P è un relè di protezione differenziale per montaggio su pannello anteriore. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 19 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 7 impostazioni da istantanee a 4,5 s. L'allarme è impostato dal Dip switch al 50% di IDn. Un selettore sceglie tra reset manuale locale o reset automatico dopo risoluzione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su un quadro del pannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
