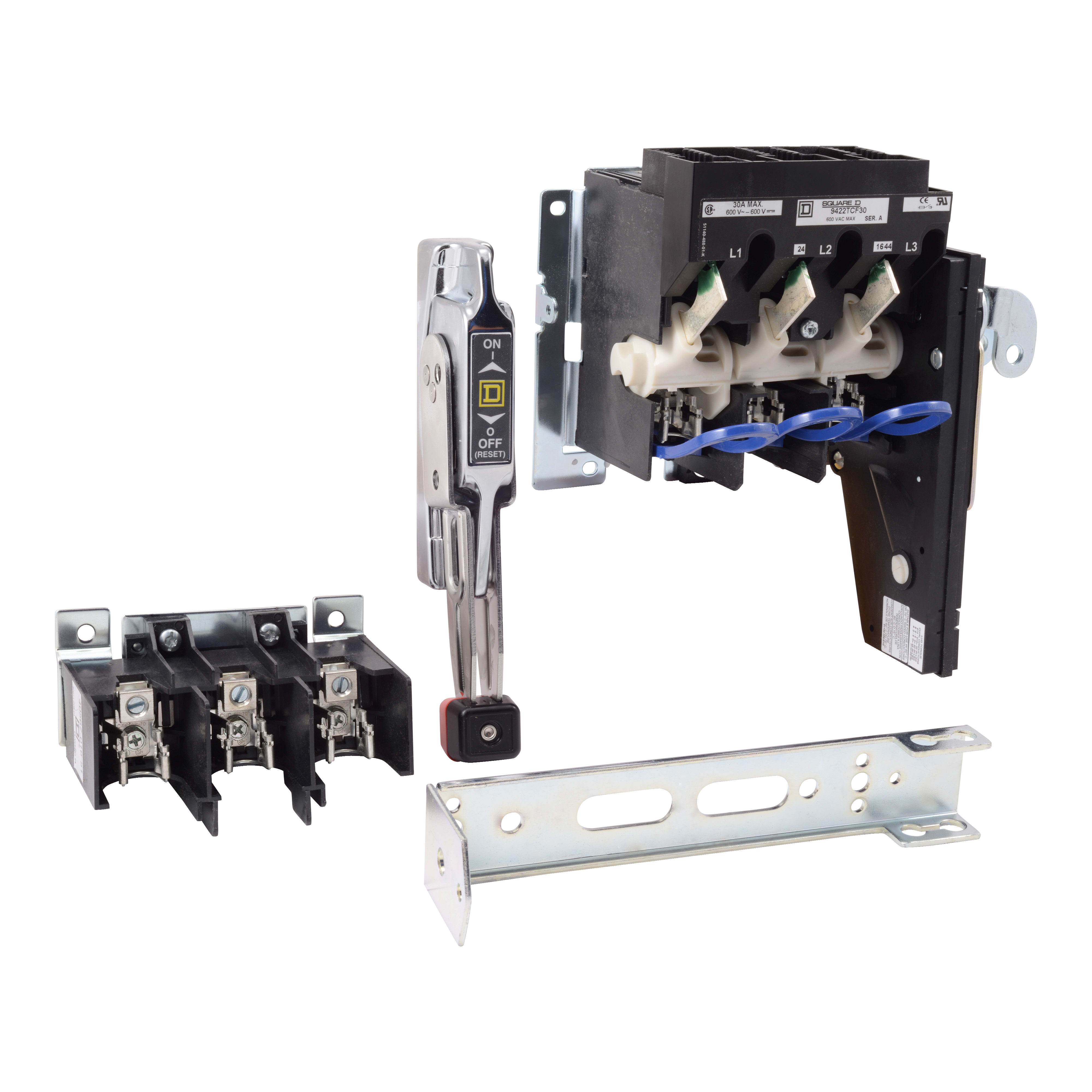

SCHNEIDER ELECTRIC - SNR9422ATDF632 SEZIONATORE CON MANOVRA

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione come interruttore principale - sì

  • Esecuzione come interruttore di sicurezza - no

  • Max. tensione d'esercizio nominale Ue per AC - 600 V

  • Corrente nominale permanente Iu - 60 A

  • Corrente di corto circuito nominale condizionale Iq - 200 kA

Confezione

  • 1 PZ

EAN

0785901353201

Codice prodotto

SNR9422ATDF632

Cod. produttore

9422ATDF632

Produttore

SNR

Esecuzione come interruttore principale:

sì

Esecuzione come interruttore di sicurezza:

no

Max. tensione d'esercizio nominale Ue per AC:

600 V

Corrente nominale permanente Iu:

60 A

Corrente di corto circuito nominale condizionale Iq:

200 kA

Adatto per fusibili:

Altro

Numero di poli:

3

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Montaggio frontale:

no

Tipologia di azionamento:

Altro

Posizione dell'elemento di azionamento:

Altro

Azionamento a motore opzionale:

no

Grado di protezione (IP), lato frontale:

IP00

I selettori di disconnessione 9422ATCF sono progettati per le installazioni del pannello di controllo. Questo selettore di disconnessione è completamente compatibile con gli operatori della maniglia 9422A e i meccanismi di chiusura della porta 9423. Questo selettore di disconnessione accetta solo fusibili di classe H, J, K o R. Ha una classificazione di 60 Amp fino a 600 V. Questo selettore di disconnessione da 60 A è progettato per il montaggio sulla flangia. L'intervallo di montaggio della profondità variabile è da 6,63 a 18,00 pollici. Il selettore di disconnessione ha una classificazione di cavalli di 15 HP a 240 VAC, 30 HP a 480 VAC e 50 HP a 600 VAC. Il selettore è anche classificato per 10 HP a 250 VDC e 30 HP a 600 VDC quando si utilizzano due poli. La maniglia operativa 9422A2 è sovraccaricata con questo selettore di disconnessione. I connettori per interruttori di disconnessione sono classificati da #14 a #2 AWG con cavo in rame e da #14 a #2 con cavo in alluminio. Il selettore di disconnessione è riconosciuto come componente UL e certificato CSA
