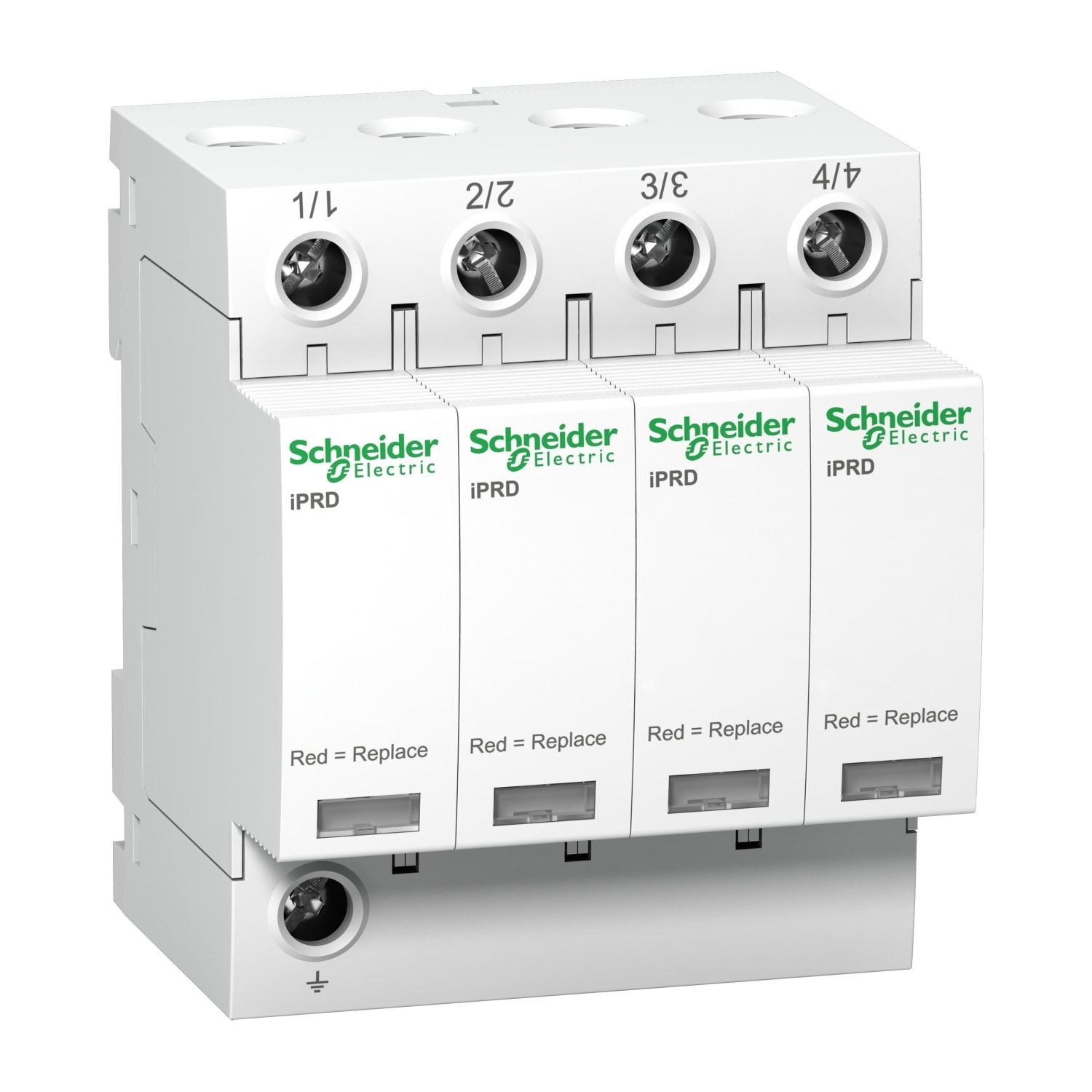

SCHNEIDER ELECTRIC - SNRA9L08421 IPRD8R 4P 2,5KA RIPORT. ESTR. T2 E 3

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRA9L08421 IPRD8R 4P 2,5KA RIPORT. ESTR. T2 E 3

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Forma della rete DC - no

  • Forma della rete IT - sì

  • Forma della rete TN - no

  • Forma della rete TN-C - no

  • Forma della rete TN-C-S - no

Confezione

  • 1 PZ

Serie di prodotti

Terziario Industriale

Vedi tutti i prodotti di questa serie

EAN

3606480801709

Codice prodotto

SNRA9L08421

Cod. produttore

A9L08421

Produttore

SNR

Forma della rete DC:

no

Forma della rete IT:

sì

Forma della rete TN:

no

Forma della rete TN-C:

no

Forma della rete TN-C-S:

no

Forma della rete TN-S:

no

Forma della rete TT:

no

Altre forme della rete:

no

Numero di conduttori (esclusa terra):

4

Corrente impulsiva di dispersione nominale (8/20):

2.5 kA

Max. corrente di scarica (8/20):

8 kA

Tensione nominale AC:

400 V

Tensione nominale DC:

0 V

Tensione permanente AC max.:

460 V

Tensione permanente DC max.:

0 V

Max. tensione PV:

0 V

Livello di protezione:

1.6 kV

Livello di protezione L-N:

1.4 kV

Livello di protezione N-PE:

1.4 kV

Max. dispositivo protezione sovracorrente, collegamento in parallelo (fusibile):

25 A

Max. dispositivo protezione da sovracorrente, collegamento in serie (fusibile):

80 A

Resistenza di cortocircuito (Isccr):

50 kA

Protezione da cortocircuito integrata:

no

Fusibile ausiliario integrato:

no

Assenza di correnti di dispersione:

no

Tipo di montaggio:

Guida DIN (top hat rail) 35 mm

Dimensione:

4 UM

Sezione max. del conduttore rigido (uni-/multifilare):

25 mm²

Sezione max. del conduttore flessibile (a filo sottile):

16 mm²

Con contatto telecomunicazioni:

sì

Segnalazione nell'apparecchio:

Ottico

Classe di prova tipo 2:

sì

Grado di protezione (IP):

IP20

Questo scaricatore Acti9 iPRD8r protegge le installazioni 4P. Consente di sostituire rapidamente le cartucce danneggiate. La corrente di scarica massima Imax è 8 kA. La corrente di scarica nominale In è di 2,5 kA. L'iPRD8r assicura la protezione secondaria dei carichi da proteggere e viene posizionato in cascata con gli scaricatori in ingresso. Lo scaricatore è necessario quando i carichi da proteggere sono a una distanza di oltre 10 m dallo scaricatore in ingresso. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto delle informazioni "Cartuccia da sostituire". La tensione di funzionamento continua massima Uc in modalità comune (tra la fase e la terra) è di 460 V AC. Il livello di protezione della tensione verso Up in modalità comune (tra la fase e la terra) è di 1,6 kV nel tipo 2. Il livello di protezione della tensione verso Up in modalità comune (tra la fase e la terra) è di 1,8 kV nel tipo 3. La tensione di esercizio nominale Ue è 230VAC o 400VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 69mm. Il peso è 450 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
