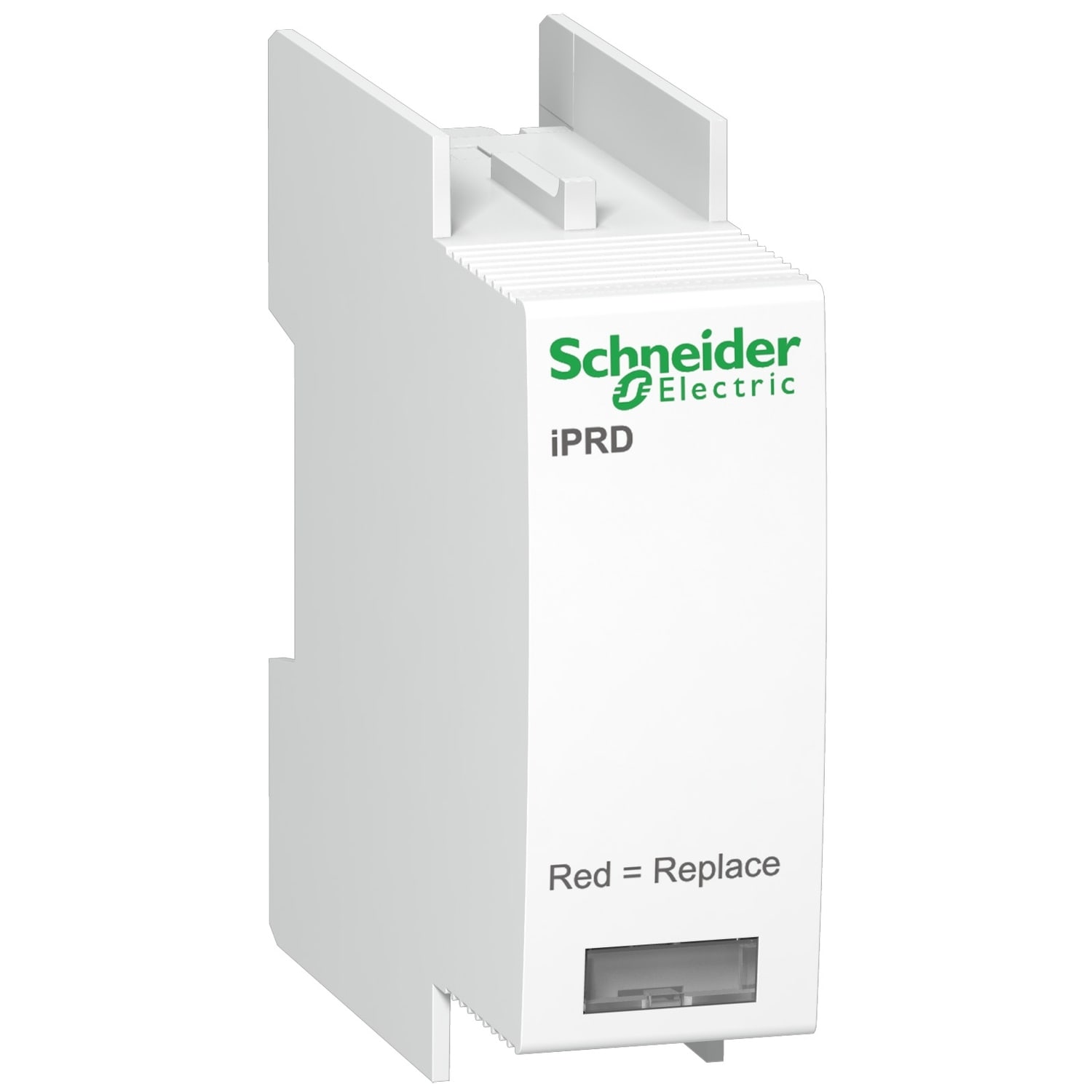

SCHNEIDER ELECTRIC - SNRA9L65102 CARTUCCIA FASE IPRD65/IPRD65R

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRA9L65102 CARTUCCIA FASE IPRD65/IPRD65R

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Corrente impulsiva di dispersione nominale (8/20) - 20 kA

  • Tensione nominale AC - 350 V

  • Tensione permanente AC max. - 350 V

  • Max. tensione PV - 400 V

  • Livello di protezione - 1.5 kV

Confezione

  • 1 PZ

Serie di prodotti

Terziario Industriale

Vedi tutti i prodotti di questa serie

EAN

3606480506598

Codice prodotto

SNRA9L65102

Cod. produttore

A9L65102

Produttore

SNR

Corrente impulsiva di dispersione nominale (8/20):

20 kA

Tensione nominale AC:

350 V

Tensione permanente AC max.:

350 V

Max. tensione PV:

400 V

Livello di protezione:

1.5 kV

Livello di protezione L-N:

1.5 kV

Tipo di montaggio:

Su elemento base

Dimensione:

2 UM

Sezione max. del conduttore rigido (uni-/multifilare):

25 mm²

Sezione max. del conduttore flessibile (a filo sottile):

16 mm²

Segnalazione nell'apparecchio:

Ottico

Classe di prova tipo 2:

sì

Grado di protezione (IP):

IP20

Questo prodotto Acti9 è una cartuccia C65-350 per lo scaricatore di picchi iPRD. La corrente di scarica massima di Imax è 65 kA. La corrente di scarica nominale In è 20 kA. Il prodotto è compatibile con il sistema di messa a terra TT e TN. Questo dispositivo di tipo 2 autoprotetto da un interruttore integrato è consigliato per un livello di rischio moderato nella scheda del pannello in ingresso. La tensione massima di funzionamento continuo Uc è di 350 V AC. Il livello di protezione per tensione Up è 1,5kV. Può essere collegato a un modulo del dispositivo di protezione da sovratensione. La sua larghezza di passi da 57 mm è di 9. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 18 mm x (L) 57 mm x (P) 56 mm. Secondo la norma IEC 60529, il grado di protezione è IP20 o IP40 in un armadio modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. È conforme alle norme IEC 61643-1 e EN 61643-11.
