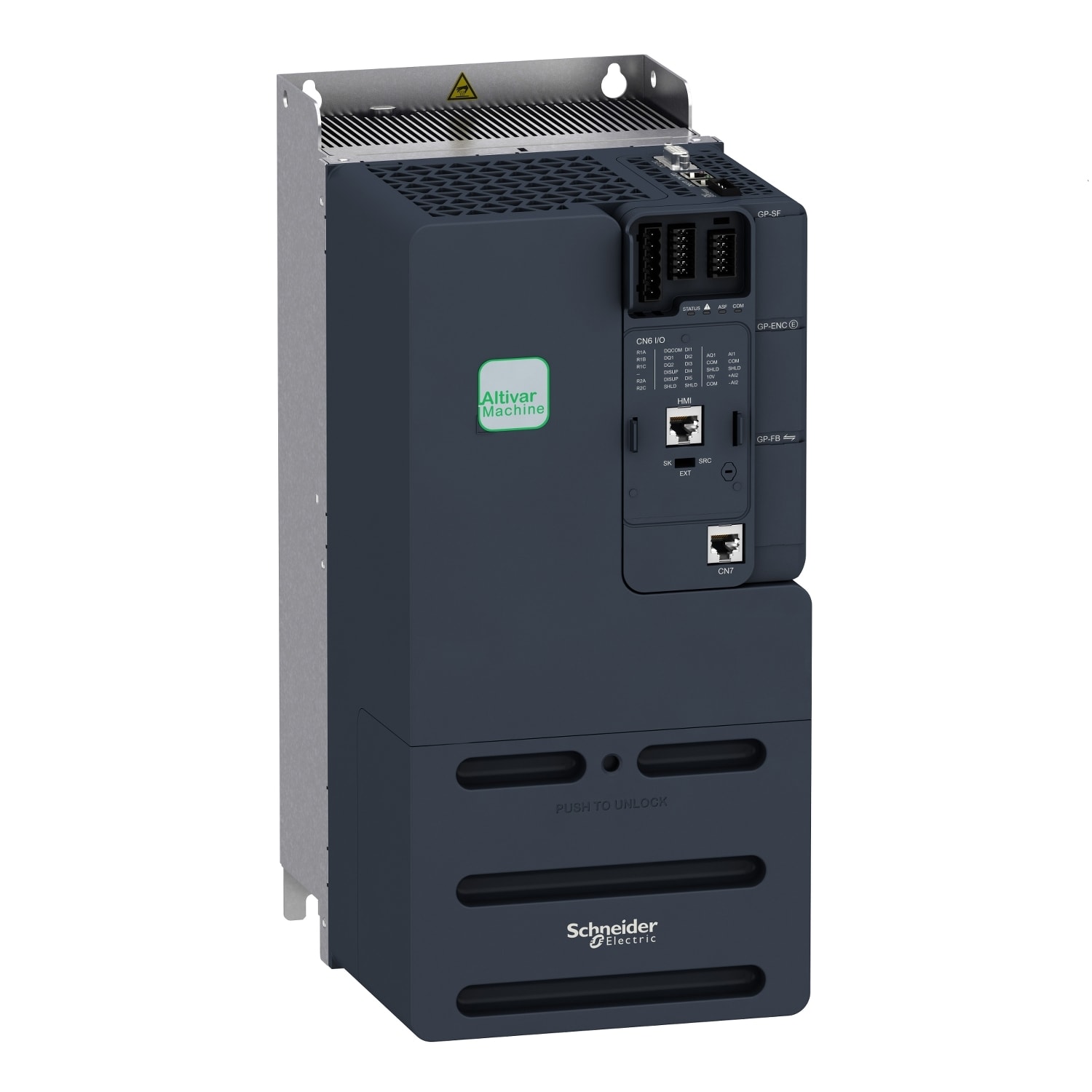

SCHNEIDER ELECTRIC - SNRATV340D22N4 ATV340 22 KW HD 380/480 V

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di rete - 380...480 V

  • Frequenza di uscita massima - 599 Hz

  • Corrente di uscita nominale I2N - 50.8 A

  • Potenza massima di uscita con carico quadratico alla tensione di uscita nominale - 22 kW

  • Grado di protezione (IP) - IP20

Confezione

  • 1 PZ

Serie di prodotti

Industry

Vedi tutti i prodotti di questa serie

EAN

3606480966972

Codice prodotto

SNRATV340D22N4

Cod. produttore

ATV340D22N4

Produttore

SNR

Tensione di rete:

380...480 V

Frequenza di uscita massima:

599 Hz

Corrente di uscita nominale I2N:

50.8 A

Potenza massima di uscita con carico quadratico alla tensione di uscita nominale:

22 kW

Grado di protezione (IP):

IP20

Numero di fasi in ingresso:

3

Con unità di controllo:

no

Sostiene protocollo PROFIBUS:

sì

Frequenza di rete:

50/60 Hz

Idoneo all'uso nel settore commerciale/domestico:

no

Sostiene protocollo MODBUS:

sì

Sostiene protocollo PROFINET IO:

sì

Numero di ingressi digitali:

5

Sostiene protocollo TCP / IP:

no

Numero di fasi in uscita:

3

Tensione d’uscita massima:

480 V

Sostiene protocollo CAN:

sì

Numero di uscite digitali:

2

Numero di ingressi analogici:

2

Potenza massima di uscita con carico lineare alla tensione di uscita nominale:

22 kW

Numero di uscite analogiche:

1

Sostiene protocollo Ethernet / IP:

no

Tolleranza simmetrica relativa della frequenza di rete:

5 %

Tolleranza simmetrica relativa della tensione di rete:

10 %

Idoneo all'uso nel settore industriale:

sì

Sostiene protocollo PROFIsafe:

no

Profondità:

249 mm

Altezza:

385 mm

Sostiene protocollo INTERBUS:

no

Larghezza:

180 mm

Sostiene protocollo ASI:

no

Sostiene protocollo EIB/KNX:

no

Opzione funzionamento a 4 quadranti:

sì

Sostiene protocollo Data-Highway:

no

Sostiene protocollo DeviceNet:

sì

Sostiene protocollo SUCONET:

no

Con connessione PC:

sì

Sostiene protocollo LON:

no

Sostiene protocollo PROFINET CBA:

no

Sostiene protocollo SERCOS:

no

Sostiene protocollo Foundation Fieldbus:

no

Sostiene protocollo AS-Interface Safety at work:

no

Sostiene protocollo DeviceNet Safety:

no

Sostiene protocollo INTERBUS-Safety:

no

Sostiene protocollo SafetyBUS p:

no

Supporta protocollo per BACnet:

no

Sostiene protocolli per altri sistemi bus:

sì

Numero di interfacce hardware Ethernet industriali:

0

Numero di interfacce hardware PROFINET:

0

Numero di interfacce hardware seriali RS232:

0

Numero di interfacce hardware seriali RS422:

0

Numero di interfacce hardware seriali RS485:

1

Numero di interfacce hardware seriali TTY:

0

Numero di interfacce hardware USB:

0

Numero di interfacce hardware parallele:

0

Numero di altre interfacce hardware:

1

Con interfaccia ottica:

no

Resistenza di frenatura integrata:

no

Tipo di convertitore:

Convertitore a tensione impressa (VSI)

Il variatore di velocità Altivar 340 è in grado di alimentare motori sincroni e asincroni a 3 fasi con controllo a circuito aperto e chiuso. La serie di variatori Altivar ATV340 è dimensionata per lavorare in condizioni gravose. L'unità funziona con una potenza nominale fino a 22 kW/30 hp e una tensione nominale da 380V a 480V AC. Il variatore ATV340 è stato progettato per soddisfare le esigenze delle applicazioni in ambienti difficili, come vibrazioni, urti e polvere non conduttiva, e dove è necessaria una resistenza alle alte temperature fino a 60 °C. Il prodotto integra di serie il protocollo di comunicazione di linea seriale Modbus. Pesa 10,2kg. Dimensioni: 180 mm di larghezza, 385 mm di altezza, 249 mm di profondità. L'unità ATV340 integra funzioni e caratteristiche adatte alle applicazioni più comuni, tra cui imballaggio, movimentazione dei materiali, lavorazione dei materiali, sollevamento. È conforme alle norme internazionali IEC/EN 61800-5-1 e IEC/EN 61800-3 (immunità e emissioni EMC condotte e irradiate), IEC 60721-3, IEC 61508, IEC 13849-1. È anche certificato CE, UL, CSA e TÜV. A seconda della potenza nominale dell'unità sono disponibili accessori e opzioni, come moduli di interfaccia encoder, moduli di espansione I/O, moduli di comunicazione, resistori di frenata, induttori di linea, filtri EMC aggiuntivi. È progettato per essere montato su un pannello in posizione verticale (+/- 10 °), tramite i 4 fori di fissaggio. È completamente integrato in EcoStruxure Machine di Schneider Electric tramite DTM. È possibile configurare, controllare ed effettuare la diagnostica dei variatori ATV340 direttamente nel software SoMachine e SoMove mediante lo stesso software brick (DTM). È ecocompatibile e conforme alle direttive RoHS relative alla protezione dell'ambiente.
