SCHNEIDER ELECTRIC - SNRATV340U75N4 ATV340 7.5 KW HD 380/480 V

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRATV340U75N4 ATV340 7.5 KW HD 380/480 V

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di rete - 380...480 V

  • Frequenza di uscita massima - 599 Hz

  • Corrente di uscita nominale I2N - 22 A

  • Potenza massima di uscita con carico quadratico alla tensione di uscita nominale - 7.5 kW

  • Grado di protezione (IP) - IP20

Confezione

  • 1 PZ

Serie di prodotti

Industry

Vedi tutti i prodotti di questa serie

EAN

3606480966934

Codice prodotto

SNRATV340U75N4

Cod. produttore

ATV340U75N4

Produttore

SNR

Tensione di rete:

380...480 V

Frequenza di uscita massima:

599 Hz

Corrente di uscita nominale I2N:

22 A

Potenza massima di uscita con carico quadratico alla tensione di uscita nominale:

7.5 kW

Grado di protezione (IP):

IP20

Numero di fasi in ingresso:

3

Con unità di controllo:

no

Sostiene protocollo PROFIBUS:

sì

Frequenza di rete:

50/60 Hz

Idoneo all'uso nel settore commerciale/domestico:

no

Sostiene protocollo MODBUS:

sì

Sostiene protocollo PROFINET IO:

sì

Numero di ingressi digitali:

8

Sostiene protocollo TCP / IP:

no

Numero di fasi in uscita:

3

Tensione d’uscita massima:

480 V

Sostiene protocollo CAN:

sì

Numero di uscite digitali:

1

Numero di ingressi analogici:

3

Potenza massima di uscita con carico lineare alla tensione di uscita nominale:

7.5 kW

Numero di uscite analogiche:

2

Sostiene protocollo Ethernet / IP:

no

Tolleranza simmetrica relativa della frequenza di rete:

5 %

Tolleranza simmetrica relativa della tensione di rete:

10 %

Idoneo all'uso nel settore industriale:

sì

Sostiene protocollo PROFIsafe:

no

Profondità:

234 mm

Altezza:

270 mm

Sostiene protocollo INTERBUS:

no

Larghezza:

110 mm

Sostiene protocollo ASI:

no

Sostiene protocollo EIB/KNX:

no

Opzione funzionamento a 4 quadranti:

sì

Sostiene protocollo Data-Highway:

no

Sostiene protocollo DeviceNet:

sì

Sostiene protocollo SUCONET:

no

Con connessione PC:

sì

Sostiene protocollo LON:

no

Sostiene protocollo PROFINET CBA:

no

Sostiene protocollo SERCOS:

no

Sostiene protocollo Foundation Fieldbus:

no

Sostiene protocollo AS-Interface Safety at work:

no

Sostiene protocollo DeviceNet Safety:

no

Sostiene protocollo INTERBUS-Safety:

no

Sostiene protocollo SafetyBUS p:

no

Supporta protocollo per BACnet:

no

Sostiene protocolli per altri sistemi bus:

sì

Numero di interfacce hardware Ethernet industriali:

0

Numero di interfacce hardware PROFINET:

0

Numero di interfacce hardware seriali RS232:

0

Numero di interfacce hardware seriali RS422:

0

Numero di interfacce hardware seriali RS485:

1

Numero di interfacce hardware seriali TTY:

0

Numero di interfacce hardware USB:

0

Numero di interfacce hardware parallele:

0

Numero di altre interfacce hardware:

1

Con interfaccia ottica:

no

Resistenza di frenatura integrata:

no

Tipo di convertitore:

Convertitore a tensione impressa (VSI)

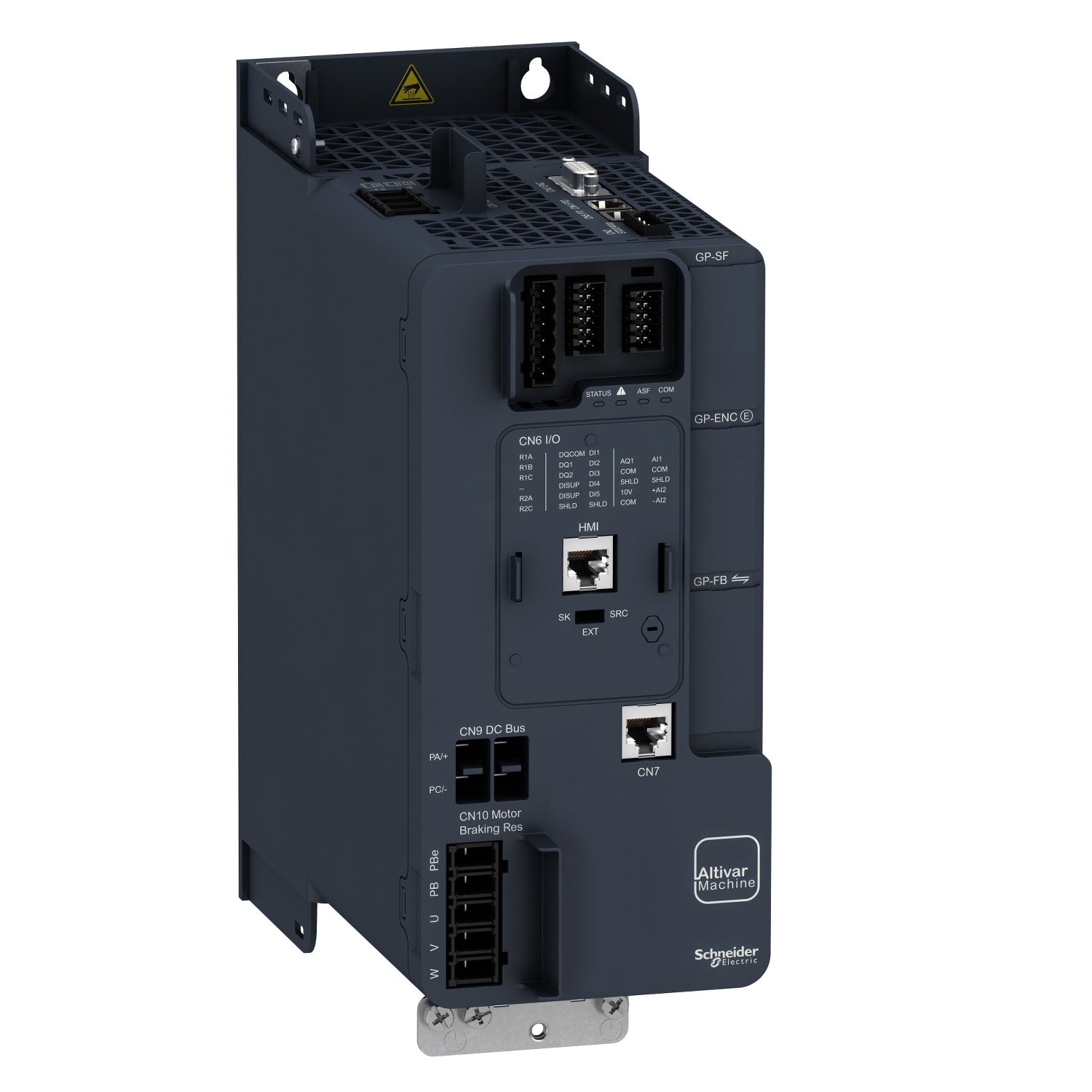

Il variatore di velocità Altivar 340 è in grado di alimentare motori sincroni e asincroni a 3 fasi con controllo a circuito aperto e chiuso. La serie di variatori Altivar ATV340 è dimensionata per lavorare in condizioni gravose. L'unità funziona con una potenza nominale fino a 7,5 kW/10 hp e una tensione nominale da 380V a 480V AC. Il variatore ATV340 è stato progettato per soddisfare le esigenze delle applicazioni in ambienti difficili, come vibrazioni, urti e polvere non conduttiva, e dove è necessariauna resistenza alle alte temperature fino a 60 °C. Il prodotto integra di serie il protocollo di comunicazione di linea seriale Modbus. Pesa 3 kg. Dimensioni: 110 mm di larghezza, 270 mm di altezza, 234 mm di profondità. L'unità ATV340 integra funzioni ecaratteristiche adatte alle applicazioni più comuni, tra cui imballaggio, movimentazione dei materiali, lavorazione dei materiali, sollevamento. È conforme alle norme internazionali IEC/EN 61800-5-1 e IEC/EN 61800-3 (immunità e emissioni EMC condotte e irradiate), IEC 60721-3, IEC 61508, IEC 13849-1. È anche certificato CE, UL, CSA e TÜV. A seconda della potenza nominale dell'unità sono disponibili accessori e opzioni, come moduli di interfaccia encoder, moduli di espansione I/O, moduli di comunicazione,resistori di frenata, induttori di linea, filtri EMC aggiuntivi. È progettato per essere montato su un pannello in posizione verticale (+/- 10 °), tramite i 4 fori di fissaggio. È completamente integrato in EcoStruxure Machine di Schneider Electric tramite DTM. È possibile configurare, controllare ed effettuare la diagnostica dei variatori ATV340 direttamente nel software SoMachine e SoMove mediante lo stesso software brick (DTM). È ecocompatibile e conforme alle direttive RoHS relative alla protezione dell'ambiente.
