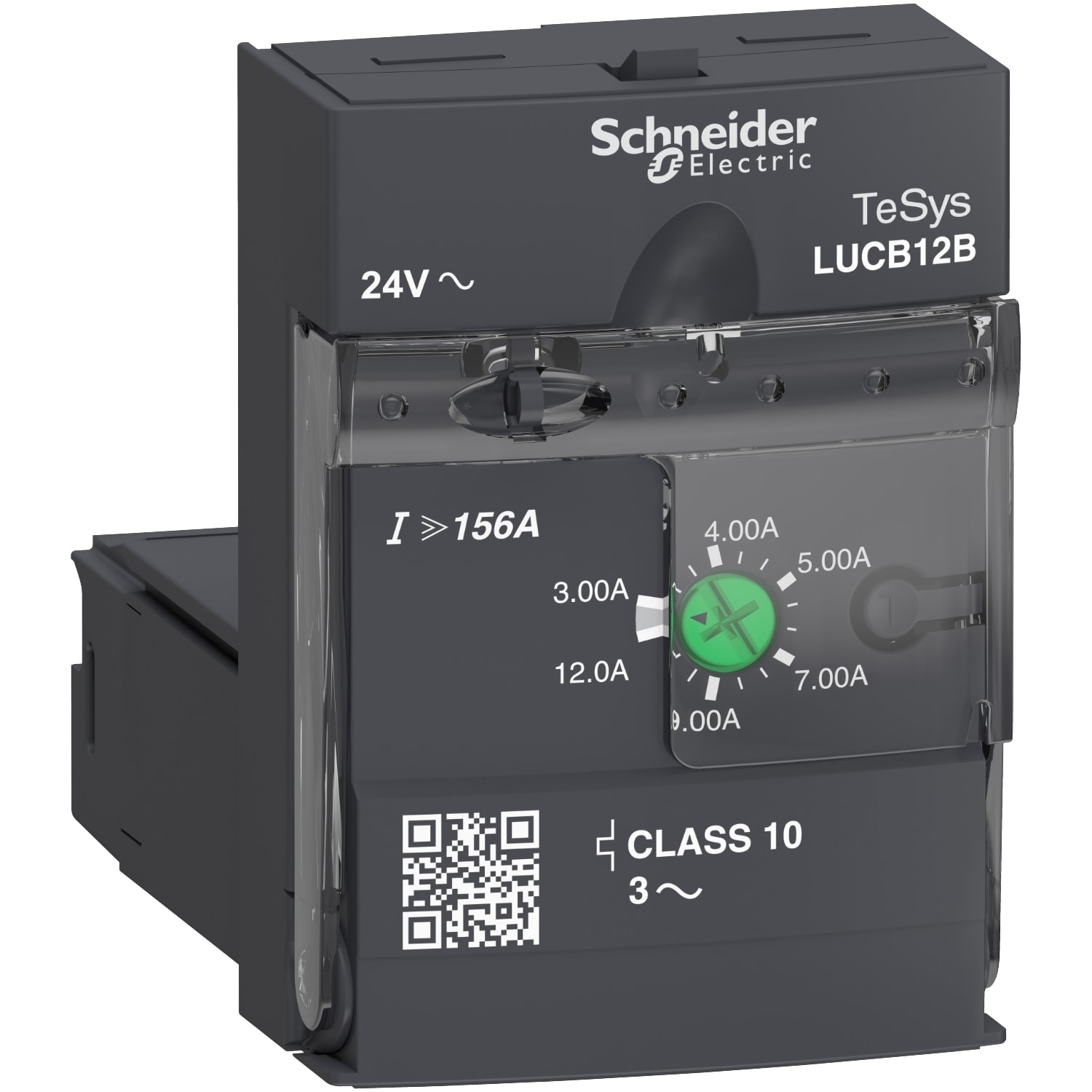

SCHNEIDER ELECTRIC - SNRLUCB12B UNITA AVANZ. 3-12A 24V AC

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRLUCB12B UNITA AVANZ. 3-12A 24V AC

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipo di avviamento motore - Altri

  • Tensione nominale di comando Us 50Hz AC - 24...24 V

  • Classe di intervento - CLASSE 10

  • Tensione nominale di comando Us 60Hz AC - 24...24 V

  • Tensione nominale di comando Us DC - 0...0 V

Confezione

  • 1 PZ

Serie di prodotti

TeSys U

Vedi tutti i prodotti di questa serie

EAN

3389110364156

Codice prodotto

SNRLUCB12B

Cod. produttore

LUCB12B

Produttore

SNR

Tipo di avviamento motore:

Altri

Tensione nominale di comando Us 50Hz AC:

24...24 V

Classe di intervento:

CLASSE 10

Tensione nominale di comando Us 60Hz AC:

24...24 V

Tensione nominale di comando Us DC:

0...0 V

Potenza di esercizio nominale in AC-3, 400 V:

5.5 kW

Con sganciatore di cortocircuito:

sì

Tipo di tensione per l'azionamento:

AC

Corrente d’esercizio nominale per AC-3, 400 V:

12 A

Potenza d’esercizio nominale per AC-3, 230 V, 3 fasi:

0 kW

Potenza nominale, 460 V, 60 Hz, 3 fase:

0 kW

Potenza nominale, 575 V, 60 Hz, 3 fase:

0 kW

Corrente nominale di impiego Ie:

0 A

Intervallo di regolazione relè termico (sovraccarico):

3...12 A

Corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V:

0 A

Corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V:

0 A

Corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V:

0 A

Corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V:

0 A

Numero di contatti ausiliari NO:

0

Numero di contatti ausiliari NC:

0

Temperatura ambiente, limite superiore senza limitazione:

70 °C

Protezione da sovraccarico a compensazione termica:

sì

Tipo di connessione al circuito di corrente principale:

Altri

Possibilità di montaggio su guida:

no

Grado di protezione (IP):

IP20

Sostiene protocollo TCP / IP:

no

Sostiene protocollo PROFIBUS:

sì

Sostiene protocollo CAN:

sì

Sostiene protocollo INTERBUS:

no

Sostiene protocollo ASI:

sì

Sostiene protocollo MODBUS:

sì

Sostiene protocollo Data-Highway:

no

Sostiene protocollo DeviceNet:

sì

Sostiene protocollo SUCONET:

no

Sostiene protocollo LON:

no

Sostiene protocollo PROFINET IO:

no

Sostiene protocollo PROFINET CBA:

no

Sostiene protocollo SERCOS:

no

Sostiene protocollo Foundation Fieldbus:

no

Sostiene protocollo Ethernet / IP:

no

Sostiene protocollo AS-Interface Safety at work:

no

Sostiene protocollo DeviceNet Safety:

no

Sostiene protocollo INTERBUS-Safety:

no

Sostiene protocollo PROFIsafe:

no

Sostiene protocollo SafetyBUS p:

no

Sostiene protocolli per altri sistemi bus:

sì

Unità di controllo e diagnostica standard TeSys U da inserire nelle basi di potenza LUB120, LUB320 e LUB380 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 5,5 kW a 400 V. Fornisce protezione completa ai motoricon corrente nominale Ir 3-12A (Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Per la diagnostica, fornisce un allarme di sovraccarico termico da gestire con un modulo di funzione aggiuntivo (da ordinare separatamente) e un pulsante di prova per la simulazione del sovraccarico. Da utilizzare con una tensione di 24V AC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
