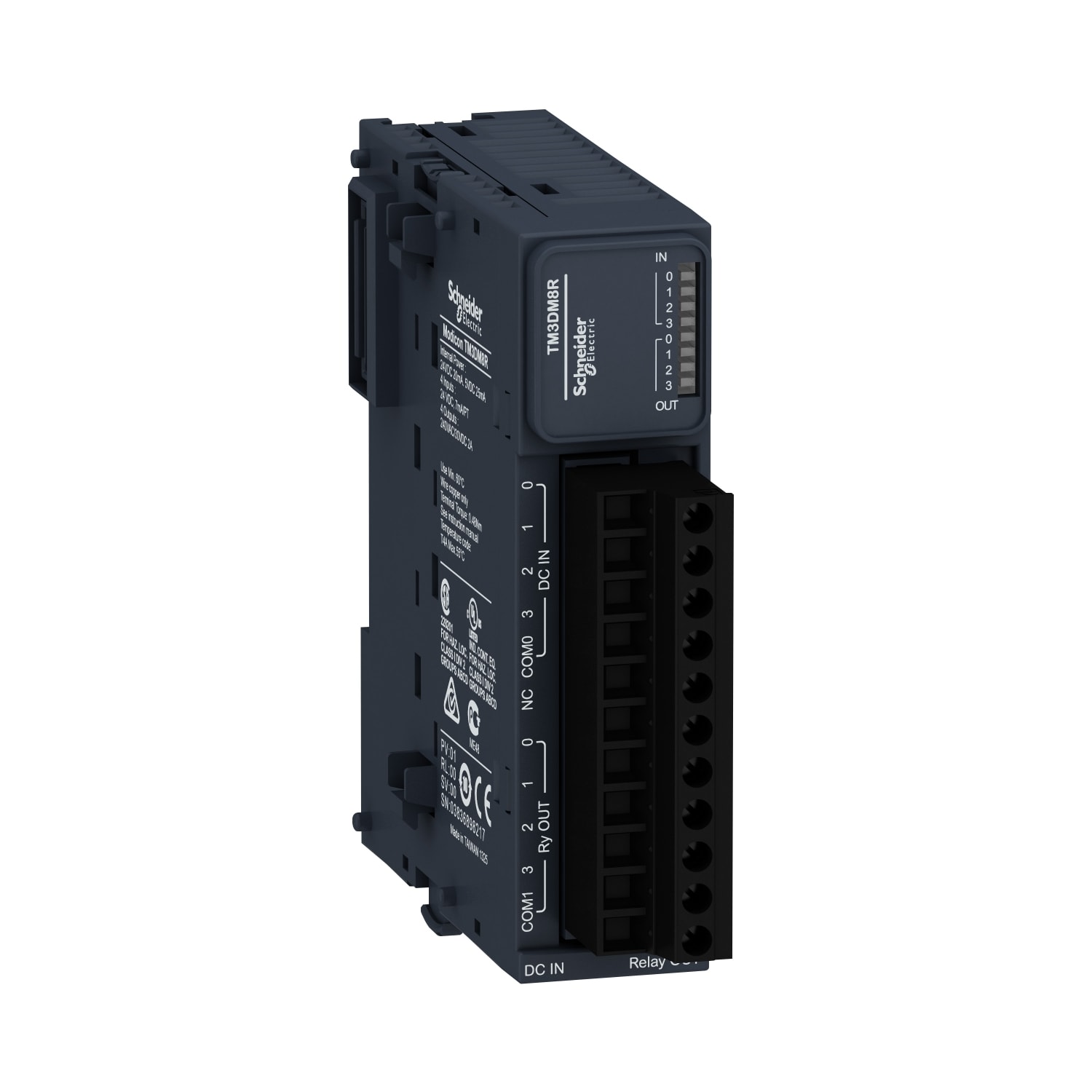

SCHNEIDER ELECTRIC - SNRTM3DM8R ZODULO TM3 8 I/O RELE

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRTM3DM8R ZODULO TM3 8 I/O RELE

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di alimentazione in corrente continua (DC) - 24...24 V

  • Numero di ingressi digitali - 4

  • Numero di uscite digitali - 4

  • Tipo di tensione di alimentazione - DC

  • Uscite digitali configurabili - no

Confezione

  • 1 PZ

Serie di prodotti

Industry

Vedi tutti i prodotti di questa serie

EAN

3606480648977

Codice prodotto

SNRTM3DM8R

Cod. produttore

TM3DM8R

Produttore

SNR

Tensione di alimentazione in corrente continua (DC):

24...24 V

Numero di ingressi digitali:

4

Numero di uscite digitali:

4

Tipo di tensione di alimentazione:

DC

Uscite digitali configurabili:

no

Tipo di uscita digitale:

Relè

Ingressi digitali configurabili:

no

Tipo di tensione in ingresso:

DC

Adatto per funzioni di sicurezza:

no

Corrente di ingresso a segnale 1:

7 mA

Tipo di collegamento elettrico:

Connessione a vite

Tensione di ingresso consentita:

19.2...28.8 V

Corrente di uscita:

2 A

Livello delle prestazioni conforme a EN ISO 13849-1:

Nessuno

Tensione di uscita consentita:

30...264 V

Tipo di tensione di uscita:

AC / DC

Protezione da cortocircuito, disponibile su uscite:

no

Ridondanza:

no

Tempo di ritardo al cambio di segnale:

4...10 ms

SIL secondo IEC 61508:

Nessuno

Componenti a sicurezza intrinseca Ex ia:

no

Componenti a sicurezza intrinseca Ex ib:

no

Categoria ATEX atmosfera gas:

Nessuno

Categoria ATEX atmosfera polvere:

Nessuno

Larghezza:

27.4 mm

Altezza:

90 mm

Profondità:

84.6 mm

Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di uscita analogico fornisce 2 uscite con segnale a 11 bit + e risoluzione a 12 bit. È un modulo di uscita con una tensione nominale di alimentazione di 24V DC e un assorbimento di corrente di 70 mA a 24V DC tramite alimentazione esterna a pieno carico. Il prodotto è in grado di controllare gli azionamenti a velocità variabile o qualsiasi dispositivo dotato di ingresso di corrente o tensione. Presenta isolamento tra l'uscita e l'alimentazione a 1500V AC, l'uscita e la logica interna a 500V AC. Per il collegamento elettrico dispone di morsetto a molla rimovibile con regolazione del passo da 5,08 mm per le uscite. Il prodotto è classificato IP20. Dimensioni: 23,6 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza). Peso: 0,1 kg. Il prodotto è certificato CE. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Il modulo è compatibile con i controllori logici Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplicemeccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
