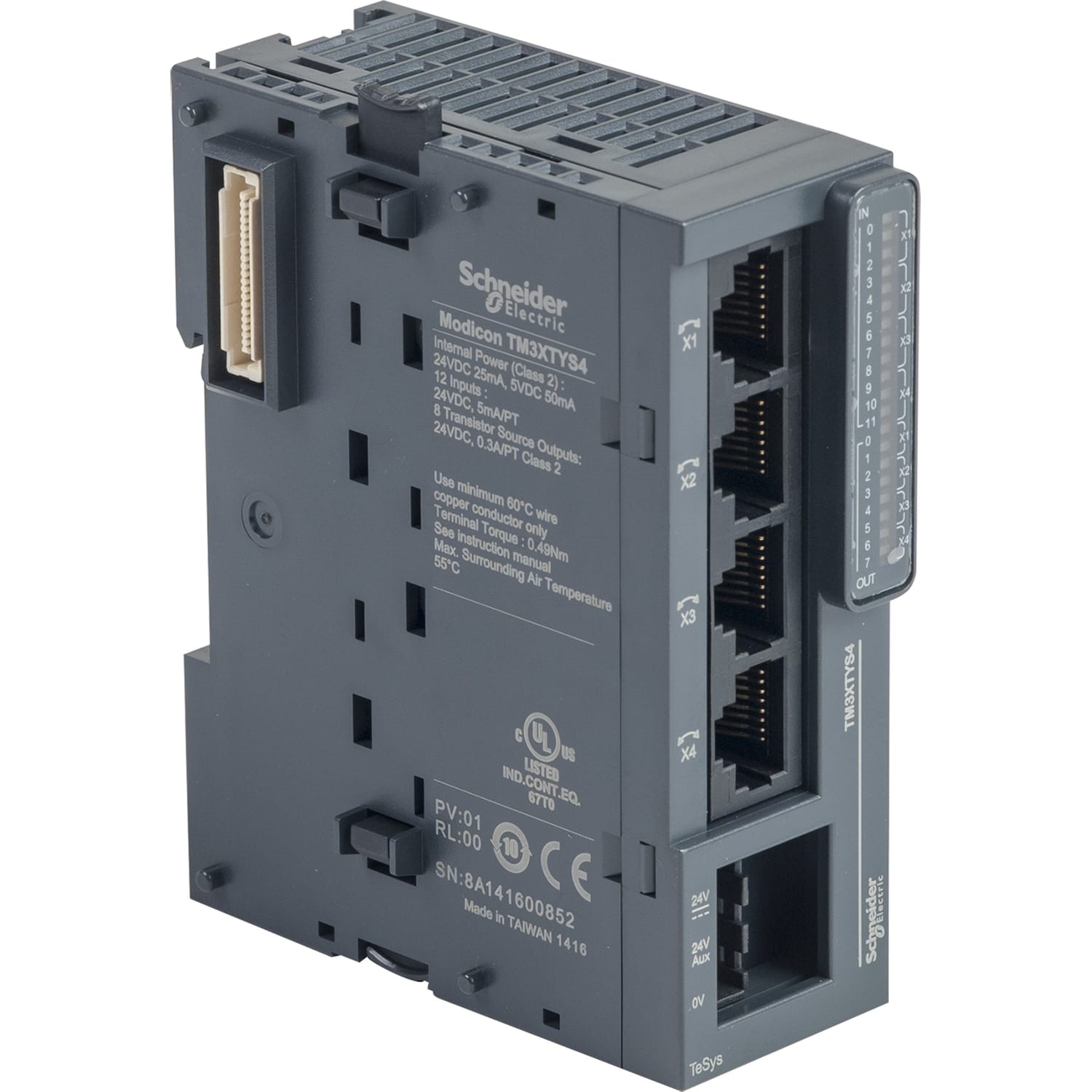

SCHNEIDER ELECTRIC - SNRTM3XTYS4 MODULO TM3 INTERFACCIA TESYS 4XRJ45

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRTM3XTYS4 MODULO TM3 INTERFACCIA TESYS 4XRJ45

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipologia - Modulo digitale

  • Funzione di commutazione - Monostabile

  • Tensione di alimentazione pilota nominale per AC 50 hz - 0...0 V

  • Tensione di alimentazione pilota nominale per AC 60 hz - 0...0 V

  • Tensione di alimentazione pilota nominale per DC - 24...24 V

Confezione

  • 1 PZ

Serie di prodotti

Industry

Vedi tutti i prodotti di questa serie

EAN

3606480611636

Codice prodotto

SNRTM3XTYS4

Cod. produttore

TM3XTYS4

Produttore

SNR

Tipologia:

Modulo digitale

Funzione di commutazione:

Monostabile

Tensione di alimentazione pilota nominale per AC 50 hz:

0...0 V

Tensione di alimentazione pilota nominale per AC 60 hz:

0...0 V

Tensione di alimentazione pilota nominale per DC:

24...24 V

Tipo di tensione per l'azionamento:

DC

Numero di ingressi analogici:

0

Numero di uscite analogiche:

0

Numero di uscite di contatto:

0

Numero di uscite elettroniche:

8

Numero di ingressi digitali:

12

Ingresso per collegamento termistore:

no

Ingresso per rilevamento dispersione verso terra:

no

Ingresso per sensore di temperatura analogico:

no

Esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando:

Altro

Grado di protezione (IP):

IP20

Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di interfaccia parallela fornisce 12 canali di ingresso e 8 canali di uscita transistor. È un modulo di interfaccia con una tensione nominale di alimentazione di 24V DC, un assorbimento di corrente di 1200A e una tensione di uscita di 24V DC. Presenta isolamento tra i connettori RJ45 e la logica interna a 500V AC; non presenta isolamento tra i connettori RJ45. È dotato di quattro connettori RJ45 per il collegamento degli avviatori del motore e di morsetto a vite rimovibile per il collegamento elettrico. Il prodotto è classificato IP20. Dimensioni: 30 mm (larghezza) x 85 mm (profondità) x 90 mm (altezza). Peso: 0,115 kg. Il prodotto è certificato CE, CULus e C-Tick. Il modulo è compatibile con i controllori logici Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
