SCHNEIDER ELECTRIC - SNRXPSMCMDO0016C1 MODULO ESPANS. SIC. 16DOS SIL1 M.VITE

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Modello - Modulo di espansione

  • Valutazione degli ingressi - Altri

  • Adatto per il monitoraggio di interruttori di posizione - sì

  • Adatto per il monitoraggio di circuiti di arresto di emergenza - sì

  • Adatto per il monitoraggio di valvole - no

Confezione

  • 1 PZ

EAN

3606481987143

Codice prodotto

SNRXPSMCMDO0016C1

Cod. produttore

XPSMCMDO0016C1

Produttore

SNR

Modello:

Modulo di espansione

Valutazione degli ingressi:

Altri

Adatto per il monitoraggio di interruttori di posizione:

sì

Adatto per il monitoraggio di circuiti di arresto di emergenza:

sì

Adatto per il monitoraggio di valvole:

no

Tipo di collegamento elettrico:

Connessione a vite

Adatto per il monitoraggio di barriere optoelettriche:

sì

Adatto per il monitoraggio di sensori tattili:

sì

Adatto per il monitoraggio di interruttori magnetici:

sì

Adatto per il monitoraggio di interruttori di prossimità:

sì

Possibilità di montaggio su guida:

sì

Tipo di Sicurezza sec. IEC 61496-1:

4

Con morsetti estraibili:

sì

Categoria di arresto secondo IEC 60204:

0 + 1

Con ingresso di avvio:

sì

Livello delle prestazioni conforme a EN ISO 13849-1:

Livello c

Con funzione di muting (Possibilità di By-Pass durante il passaggio del materiale in entrata):

sì

SIL secondo IEC 61508:

1

Con circuito di retroazione:

sì

Numero di uscite, a contatto, di sicurezza, non ritardate:

0

Numero di uscite, a contatto, di sicurezza, ritardate:

0

Numero di uscite, a semiconduttore, di sicurezza, non ritardate:

16

Numero di uscite, a semiconduttore, di sicurezza, ritardate:

16

Numero di uscite, a contatto, di segnalazione, non ritardate:

0

Numero di uscite, a contatto, di segnalazione, ritardate:

0

Numero di uscite, a semiconduttore, di segnalazione, non ritardate:

16

Numero di uscite, a semiconduttore, di segnalazione, ritardate:

16

Approvazione BG BIA:

no

Approvazione UL:

sì

Larghezza:

22.5 mm

Altezza:

108 mm

Profondità:

114.5 mm

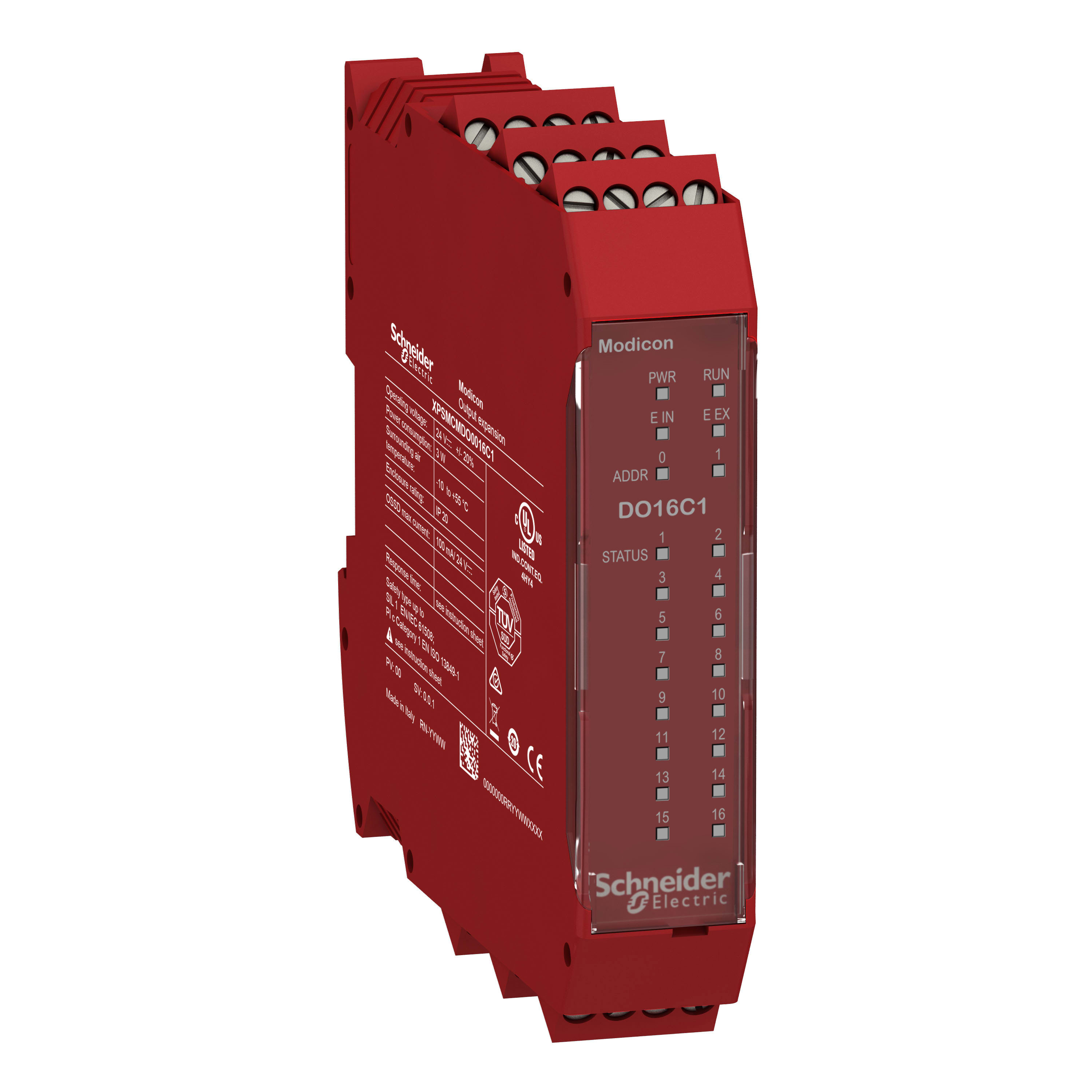

Il modulo di espansione uscita di sicurezza Modicon MCM dispone di 16 uscite digitali di stato SIL 1/PLc ed è dotato di morsetti a vite. È progettato per monitorare da remoto gli I/O di sicurezza. Presenta morsetti a vite estraibili per il collegamento elettrico. Il prodotto ha una protezione IP20. Il modulo I/O di sicurezza presenta ritardi di attivazione e disattivazione dell'uscita configurabili. Permette inoltre il controllo indipendente di coppie di uscite e segnali di uscita di diagnostica configurabili. Il modulo è dotato di LED sul lato anteriore, che permettono di visualizzare lo stato (alimentazione, funzionamento, errori interni o esterni, stato ingresso e uscita). Il modulo I/O di sicurezza è collegato al cpu di sicurezza tramite il connettore di espansione del backplane. Peso: 0,145 kg. Dimensioni: 22,5 mm (profondità), 99 mm (altezza) e 114,5 mm (larghezza). L'involucro è rosso. È alimentato a 24 V DC. È ideale per il monitoraggio di funzioni di sicurezza: arresto emergenza, controllo dellaprotezione e del perimetro, monitoraggio della posizione, monitoraggio della velocità e abilitazione dei movimenti. Il modulo I/O di sicurezza è certificato RCM, CULus e TÜV. Può raggiungere livelli di sicurezza quali Categoria 4 conforme a EN/ISO 13849-1, PLe conforme a EN/ISO 13849-1, Tipo 4 conforme a EN/IEC 61496-1 e SILCL3 conforme a IEC 62061. Gli accessori compatibili con il modulo Modicon MCM sono la scheda di memoria ed il connettore posteriore. Il modulo si installa su una guida DIN Omega 35 mmconforme a EN 50022. Fornisce flessibilità e scalabilità da 8 ingressi, 2 uscite a canale doppio/4 a canale singolo fino a 128 ingressi, 16 uscite a canale doppio/32 a canale singolo, fino a 32 o 48 uscite di segnalazione. I moduli di sicurezza configurabili modulari Modicon MCM è progettato per monitorare le funzioni di sicurezza di una una macchina, riducendo al minimo il rischio delle persone che accedono alle parti in movimento pericolose della macchina.
