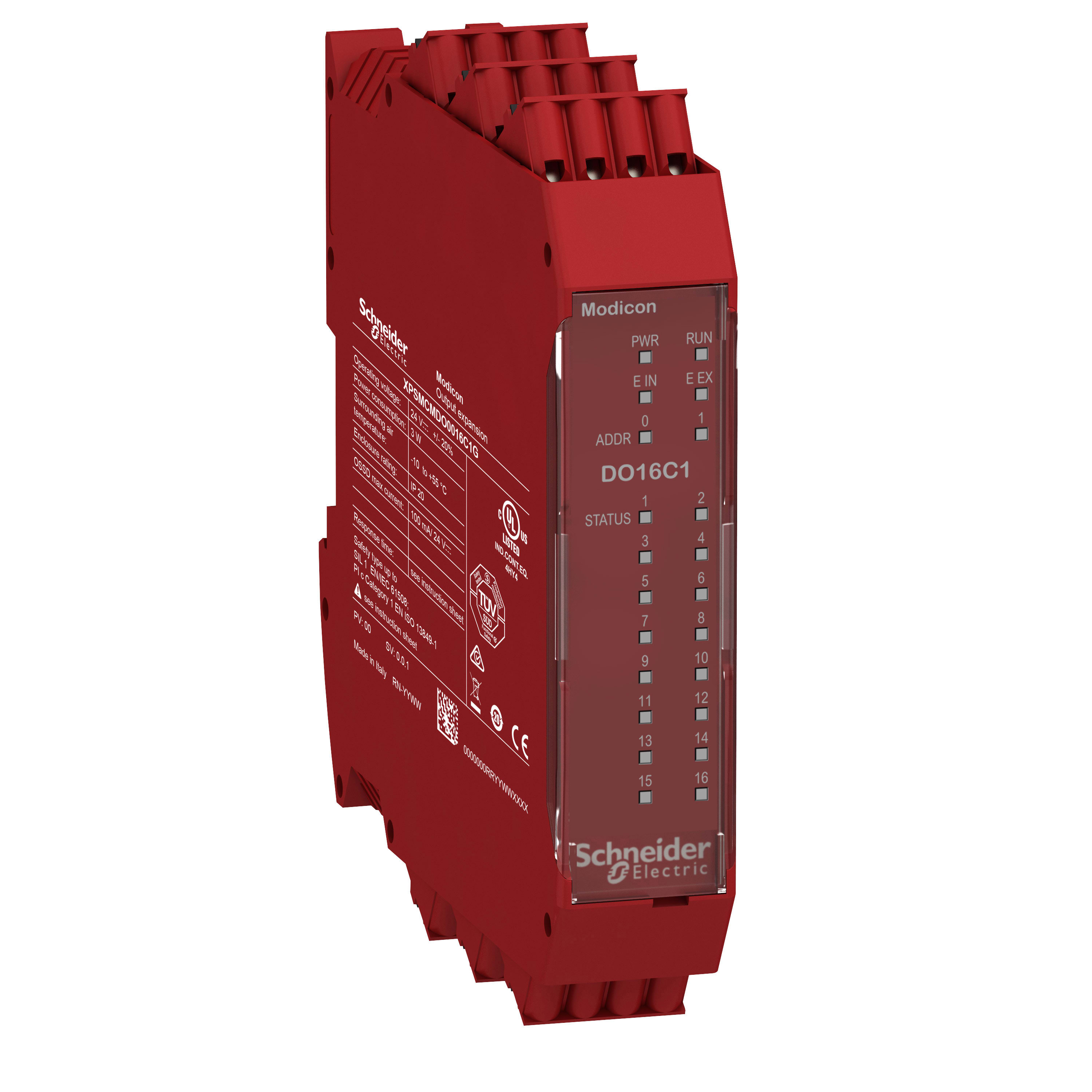

SCHNEIDER ELECTRIC - SNRXPSMCMDO0016C1G MODULO ESPANS. SIC. 16DOS SIL1 M.MOLLA

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Modello - Modulo di espansione

  • Valutazione degli ingressi - Altri

  • Adatto per il monitoraggio di interruttori di posizione - sì

  • Adatto per il monitoraggio di circuiti di arresto di emergenza - sì

  • Adatto per il monitoraggio di valvole - no

Confezione

  • 1 PZ

Serie di prodotti

Industry

Vedi tutti i prodotti di questa serie

EAN

3606481987150

Codice prodotto

SNRXPSMCMDO0016C1G

Cod. produttore

XPSMCMDO0016C1G

Produttore

SNR

Modello:

Modulo di espansione

Valutazione degli ingressi:

Altri

Adatto per il monitoraggio di interruttori di posizione:

sì

Adatto per il monitoraggio di circuiti di arresto di emergenza:

sì

Adatto per il monitoraggio di valvole:

no

Tipo di collegamento elettrico:

Connessione con morsetto a molla

Adatto per il monitoraggio di barriere optoelettriche:

sì

Adatto per il monitoraggio di sensori tattili:

sì

Adatto per il monitoraggio di interruttori magnetici:

sì

Adatto per il monitoraggio di interruttori di prossimità:

sì

Possibilità di montaggio su guida:

sì

Tipo di Sicurezza sec. IEC 61496-1:

Nessuno

Con morsetti estraibili:

sì

Categoria di arresto secondo IEC 60204:

0 + 1

Con ingresso di avvio:

sì

Livello delle prestazioni conforme a EN ISO 13849-1:

Livello c

Con funzione di muting (Possibilità di By-Pass durante il passaggio del materiale in entrata):

sì

SIL secondo IEC 61508:

1

Tipo di tensione di alimentazione:

DC

Con circuito di retroazione:

sì

Numero di uscite, a contatto, di sicurezza, non ritardate:

0

Tensione di alimentazione in corrente continua (DC):

24...24 V

Numero di uscite, a contatto, di sicurezza, ritardate:

0

Numero di uscite, a semiconduttore, di sicurezza, non ritardate:

16

Numero di uscite, a semiconduttore, di sicurezza, ritardate:

16

Numero di uscite, a contatto, di segnalazione, non ritardate:

0

Numero di uscite, a contatto, di segnalazione, ritardate:

0

Numero di uscite, a semiconduttore, di segnalazione, non ritardate:

16

Numero di uscite, a semiconduttore, di segnalazione, ritardate:

16

Approvazione BG BIA:

no

Approvazione UL:

sì

Larghezza:

22.5 mm

Altezza:

118 mm

Profondità:

114.5 mm

Il modulo di espansione uscita di sicurezza Modicon MCM dispone di 16 uscite digitali di stato SIL 1/PLc ed è dotato di morsetti a molla. È progettato per monitorare da remoto gli I/O di sicurezza. Presenta morsetti a molla estraibili per il collegamentoelettrico. Il prodotto ha una protezione IP20. Il modulo I/O di sicurezza presenta ritardi di attivazione e disattivazione dell'uscita configurabili. Permette inoltre il controllo indipendente di coppie di uscite e segnali di uscita di diagnostica configurabili. Il modulo è dotato di LED sul lato anteriore, che permettono di visualizzare lo stato (alimentazione, funzionamento, errori interni o esterni, stato ingresso e uscita). Il modulo I/O di sicurezza è collegato al cpu di sicurezza tramite il connettore di espansione del backplane. Peso: 0,145 kg. Dimensioni: 22,5 mm (profondità), 99 mm (altezza) e 114,5 mm (larghezza). L'involucro è rosso. È alimentato a 24 V DC. È ideale per il monitoraggio di funzioni di sicurezza: arresto emergenza, controllo della protezione e del perimetro, monitoraggio della posizione, monitoraggio della velocità e abilitazione dei movimenti. Il modulo I/O di sicurezza è certificato RCM, CULus e TÜV. Può raggiungere livelli di sicurezza quali Categoria 4 conforme a EN/ISO 13849-1, PLe conforme a EN/ISO 13849-1, Tipo 4 conforme a EN/IEC 61496-1 e SILCL3 conforme a IEC 62061. Gli accessori compatibili con il modulo Modicon MCM sono la scheda di memoria ed il connettore posteriore. Il modulo si installa su una guida DIN Omega 35 mm conforme a EN 50022. Fornisce flessibilità e scalabilità da 8 ingressi, 2 uscite a canale doppio/4 a canale singolo fino a 128 ingressi, 16 uscite a canale doppio/32 a canale singolo, fino a 32 o 48 uscite di segnalazione. I moduli di sicurezza configurabili modulari Modicon MCM è progettato per monitorare le funzioni di sicurezza di una una macchina, riducendo al minimo il rischio delle persone che accedono alle parti in movimento pericolose della macchina.
