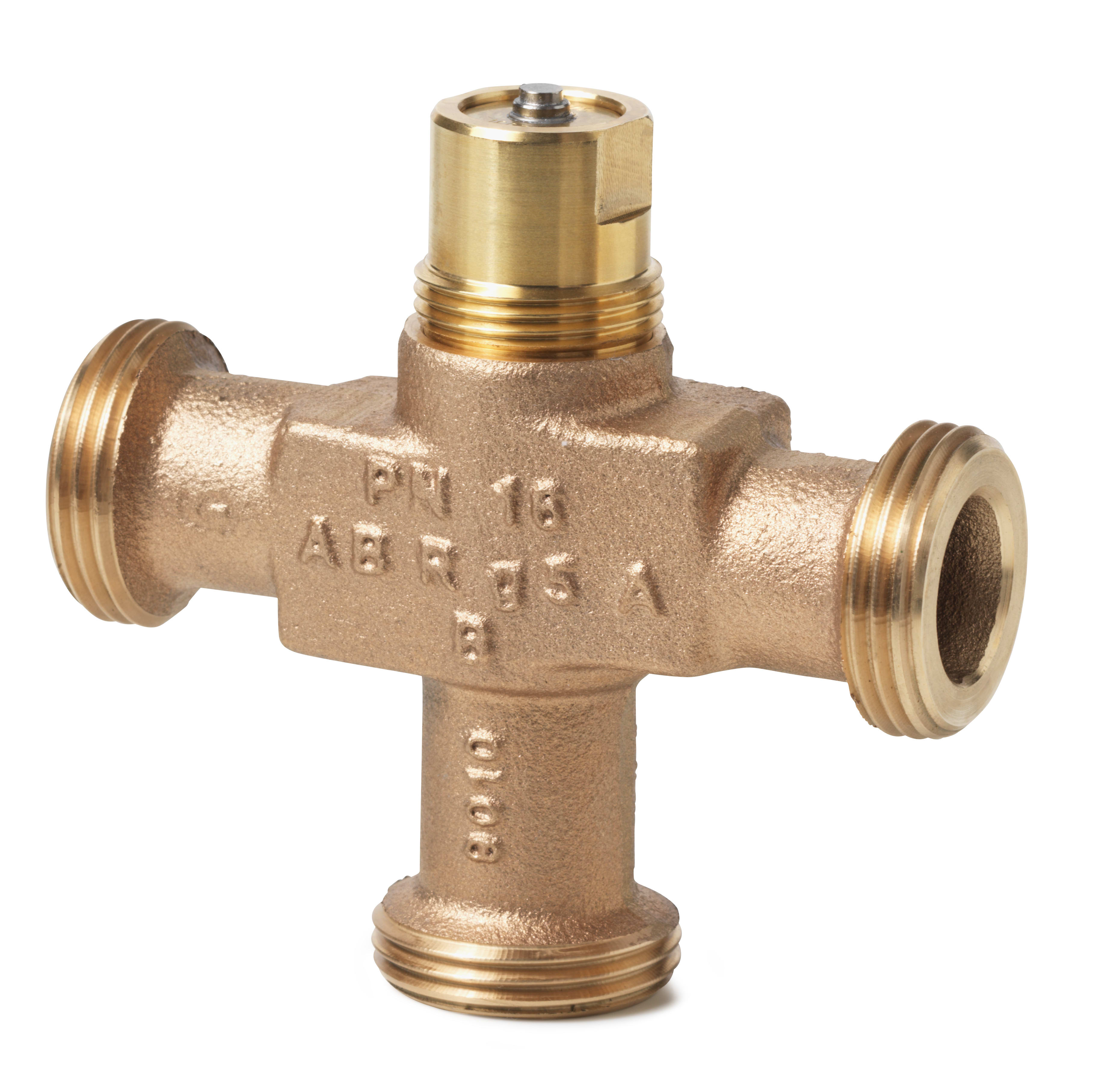

SIEMENS - BUILDING T - BCTBPZ:VXG44.25-10 VALVOLA 3 VIE SEDE/OTTURATORE DN25 PN16

Diametro interno nominale:

DN 25

Collegamenti:

Filettatura esterna

Valore KVS (coefficiente di portata):

10

Classe di pressione dell'articolo:

PN 16

Classe di pressione della flangia:

PN 16

Diametro esterno del tubo di tutti i collegamenti:

25 mm

Caratteristiche messa a terra:

linear

Qualità del materiale:

Bronzo (Rg 5)

Max. differenza di pressione in posizione aperta:

4 bar

Tipo di installazione, distribuzione:

no

Perdita per dispersione del valore KVs (coefficiente di portata):

0.02 %

Valore KVs bypass:

10

Caratteristiche messa a terra per bypass:

linear

Con collegamento ad innesto 1:

sì

Con collegamento ad innesto 2:

sì

Perdita per dispersione del valore KVs per il bypass:

0.02 %

Con giunzione attacco 3:

sì

Materiale (del corpo):

Bronzo

Con elemento a T per raccordo a 4 vie:

no

Superficie:

Non trattato

Lunghezza collegamento 1:

52.5 mm

Altezza asse:

71 mm

Lunghezza collegamento 2:

52.5 mm

Lunghezza collegamento 3:

62.6 mm

Campo di regolazione (SVO):

100 %

Lunghezza corsa:

5.5 mm

Temperatura del fluido (continuativo):

1...120 °C

Lunghezza utile effettiva collegamento 1:

52.5 mm

Lunghezza utile effettiva collegamento 2:

52.5 mm

Lunghezza utile effettiva collegamento 3:

62.6 mm
