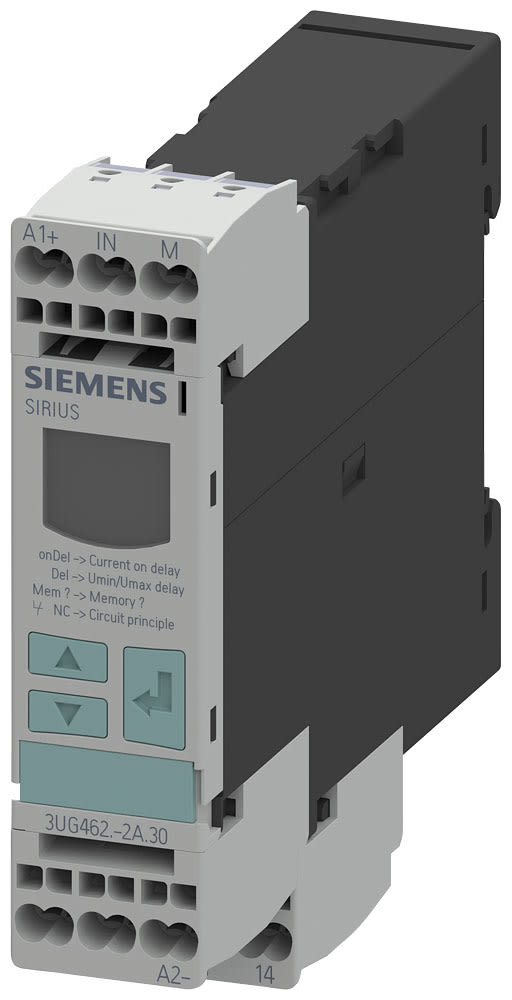

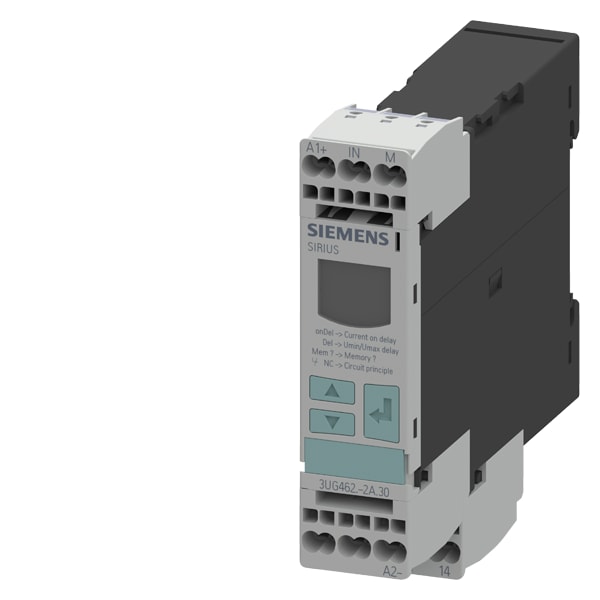

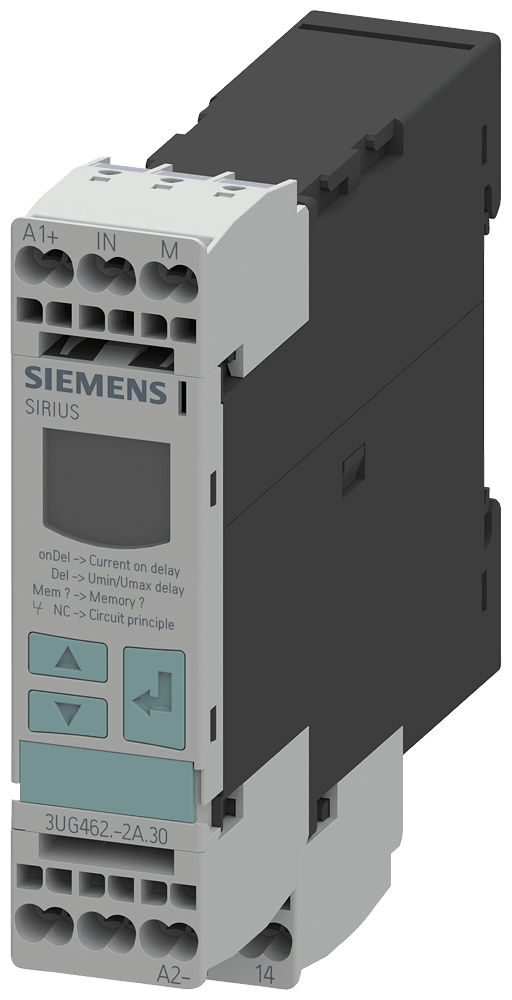

SIEMENS - SIE3UG46222AW30 RELECONTR. COR. 0,1-10A 24-240VAC-DC C.C

SIEMENS
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Sottocorrente monofase possibile - sì

  • Sovracorrente monofase possibile - sì

  • Intervallo di misura corrente - 0.05...15 A

  • Tensione di alimentazione in AC 50 Hz - 20.4...264 V

  • Tensione di alimentazione DC - 20.4...264 V

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta di carbonio del prodotto

17 Kg CO₂-eq

Dichiarazione del fornitore

EAN

4011209642652

Codice prodotto

SIE3UG46222AW30

Cod. produttore

3UG46222AW30

Produttore

SIE

Sottocorrente monofase possibile:

sì

Sovracorrente monofase possibile:

sì

Intervallo di misura corrente:

0.05...15 A

Tensione di alimentazione in AC 50 Hz:

20.4...264 V

Tensione di alimentazione DC:

20.4...264 V

Sovracorrente trifase possibile:

no

Sottocorrente trifase possibile:

no

Finestra monofase possibile:

no

Contiene funzione sottocorrente di tensione continua:

sì

Finestra trifase possibile:

no

Contiene funzione sovracorrente di tensione continua:

sì

Esecuzione del collegamento elettrico:

Raccordo a molla

Con morsetti amovibili:

sì

Funzione finestra di corrente continua:

sì

Min. ritardo all'eccitazione impostabile:

0.1 s

Max. ritardo all'eccitazione ammesso:

20 s

Soglia d'intervento intensità di corrente 1:

0.05...10 A

Soglia d'intervento intensità di corrente 2:

0.05...10 A

Min. ritardo alla diseccitazione impostabile:

0.1 s

Numero contatti di commutazione:

1

Max. ritardo alla diseccitazione ammesso:

20 s

Numero contatti normalmente chiusi (NC):

0

Tensione di commutazione nominale:

3 A

Numero contatti normalmente aperti (NA):

0

Larghezza:

22.5 mm

Altezza:

94 mm

Profondità:

91 mm

Tipo di tensione (tensione di alimentazione):

AC/DC

Tensione di alimentazione in AC 60 Hz:

20.4...264 V

Intervallo di misura della tensione:

24...240 V

Tipo di corrente:

AC/DC

!!! Prodotto di fine serie !!! Il successore consigliato è 3UG5642-2CW30 relè di controllo digitale sorveglianza di corrente, 22,5 mm da 0,05 a 10 A AC/DC superamento in positivo e in negativo AC/DC 24 ... 240V DC e AC 50 fino a 60 Hz ritardo di avviamento e di picchi di disturbo 0,1 ... 20 s isteresi 0,01 ... 5 A 1 contatto CO con o senza memorizzazione errore tecnica di collegamento a molla Relè di controllo corrente regolabile in modo digitale SIRIUS 3UG4 per la sorveglianza del superamento in positivo e in negativo di correnti, ad es. per lassicurazione della funzionalità di utilizzatori elettrici o per la sorveglianza di rottura conduttore. Impiego in tutto il mondo grazie a certificati internazionali. Il relè può essere impostato a scelta sul superamento di valore limite in positivo o in negativo oppure sul controllo a finestra. Tempi di ritardo e comportamento di RESET parametrizzabili a piacere. Fabbisogno di spazio ridotto nel quadro elettrico grazie alla larghezza costruttiva stretta. Diagnostica affidabile grazie alla visualizzazione di valore reale e segnalazioni di stato. Tutte le esecuzioni con morsetti di collegamento rimovibili. Gli apparecchi sono disponibili oltre che con morsetti a vite anche con morsetti a molla per un collegamento rapido, esente da manutenzione e resistente alle vibrazioni. Essi sono inoltre fornibili in diverse tensioni, a scelta con IO-Link. I molteplici accessori, come ad es. targhette identificative degli apparecchi, piastrine di fissaggio e calotte di copertura,sono uniformi per tutti i relè. Relè SIRIUS - un programma per ogni evenienza.

Un prodotto SIEMENS

Scopri la serie SIEMENS

SIRIUS 3UG4
