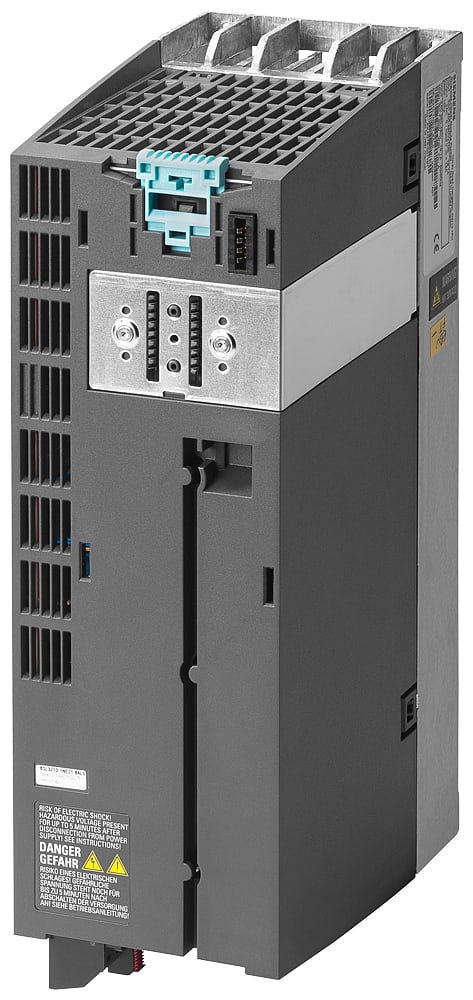

SIEMENS - SIE6SL32101PE161AL1 SINAMICS PM240-2 IP20-FSA-A-400V-2,2KW

SIEMENS
copiacopia
SIEMENS - SIE6SL32101PE161AL1 SINAMICS PM240-2 IP20-FSA-A-400V-2,2KW

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di rete - 380...480 V

  • Numero di fasi d'entrata - 3

  • Numero di fasi d'uscita - 3

  • Max. frequenza d'uscita - 550 Hz

  • Tensione d'uscita massima - 400 V

Confezione

  • 1 PZ

EAN

4042948665985

Codice prodotto

SIE6SL32101PE161AL1

Cod. produttore

6SL32101PE161AL1

Produttore

SIE

Tensione di rete:

380...480 V

Numero di fasi d'entrata:

3

Numero di fasi d'uscita:

3

Max. frequenza d'uscita:

550 Hz

Tensione d'uscita massima:

400 V

Corrente di uscita nominale I2N:

5.9 A

Max. potenza erogata con carico quadrato a tensione d'uscita nominale:

2.2 kW

Max. potenza erogata con carico lineare a tensione d'uscita nominale:

1.5 kW

Tolleranza di frequenza di rete simmetrica relativa:

5 %

Tolleranza di tensione di rete simmetrica relativa:

10 %

Con elemento di comando:

no

Impiego ammesso in ambito industriale:

sì

Impiego ammesso in ambito residenziale e commerciale:

no

Protocollo di supporto per TCP/IP:

no

Protocollo di supporto perPROFIBUS:

no

Protocollo di supporto per CAN:

no

Protocollo di supporto per INTERBUS:

no

Protocollo di supporto per ASI:

no

Protocollo di supporto per KNX:

no

Protocollo di supporto per Modbus:

no

Protocollo di supporto per Data-Highway:

no

Protocollo di supporto per DeviceNet:

no

Protocollo di supporto per SUCONET:

no

Supporta il protocollo per LON:

no

Supporta il protocollo per profinet IO:

no

Supporta il protocollo per PROFINET CBA:

no

Supporta il protocollo per SERCOS:

no

Supporta il protocollo per Foundation Fieldbus:

no

Supporta il protocollo per ethernet/IP:

no

Supporta il protocollo per AS-Interface Safety at Work:

no

Supporta il protocollo per DeviceNet Safety:

no

Protocollo INTERBUS per Safety:

no

Supporta il protocollo per PROFIsafe:

no

Supporta il protocollo per SafetyBUS p:

no

Supporta il protocollo per altri sistemi bus:

no

Numero di interfacce HW Industrial Ethernet:

-99999

Numero di interfacce HW PROFINET:

-99999

Numero di interfacce HW seriali RS232:

-99999

Numero di interfacce HW seriali RS422:

-99999

Numero di interfacce HW seriali RS485:

-99999

Numero di interfacce HW seriali TTY:

-99999

Numero di interfacce HW USB:

-99999

Numero di interfacce HW parallele:

-99999

Numero di interfacce HW altre:

-99999

Con interfaccia ottica:

no

Con collegamento PC:

no

Chopper di frenatura integrato:

sì

Funzionamento a 4 quadranti possibile:

no

Tipo di convertitore:

Inverter a tensione impressa

Grado di protezione (IP):

IP20

Altezza:

196 mm

Larghezza:

73 mm

Profondità:

165 mm

SINAMICS Power Module PM240-2 con filtro Classe A con chopper freno integrato 3AC 380 ... 480 V +10/-10 % 47 ... 63 Hz potenza sovraccarico elevato: 1,5kW a 200% 3s, 150% 57S, 100% 240S; temperatura ambiente -10 ... +50 °C; potenza sovraccarico ridotto: 2,2kW con 150% 3 s, 110% 57 s, 100% 240 s; temperatura ambiente -10 ... +40 °C 196x 73x 165 (AxLaxP), FSA Grado di protezione IP20 senza Control Unit e pannello di comando approvato da CU versione firmware V4.6 Power Module SINAMICS Power Module PM240-2 -Il Power Module ideale per applicazioni standard nella costruzione di macchine per il convertitore di frequenza modulare SINAMICS G120. Come parte del convertitore di frequenza SINAMICS G120 (costituito da parte di potenza, unità di controllo, pannello operatore), i Power Module PM240-2 (grado di protezione IP20) dispongono di un chopper di frenatura (applicazioni a quattro quadranti) e sono particolarmente adatti per numerose applicazioni nella costruzione generica di macchine.La parte di potenza PM240-2 si combina facilmente con diverse unità di controllo (Control Unit) a seconda del tipo di applicazione e dei requisiti di sicurezza (ad es. STO, SS1, SBC, SLS, SDI, SSM). Unitamente alle Control Unit CU230-2, CU240x-2 e CU250S-2 si ottiene così un convertitore di frequenza SINAMICS G120 pienamente operativo. Il PM240-2 con grado di protezione IP20 è un apparecchio da incasso per quadro elettrico con potenze da 0,55 kW a 250 kW e tre varianti di tensione 200 V, 400 V e 690 V. I Power Module sono disponibili senza filtro o con filtro di rete integrato di Classe A e in sette grandezze costruttive, da FSA a FSG. Per evacuare dal quadro elettrico il calore dissipato, la parte di potenza è disponibile anche come variante Push-Through. Le grandezze costruttiveoffrono inoltre le funzionalità Safety Integrated. Grazie al design robusto si possono raggiungere lunghezze dei cavi fino a 450 m (grandezza costruttiva FSF/FSG). Per un cablaggio conforme EMC si possono utilizzare lamierini e kit di collegamento della schermatura. SINAMICS - lazionamento che fa per me.
