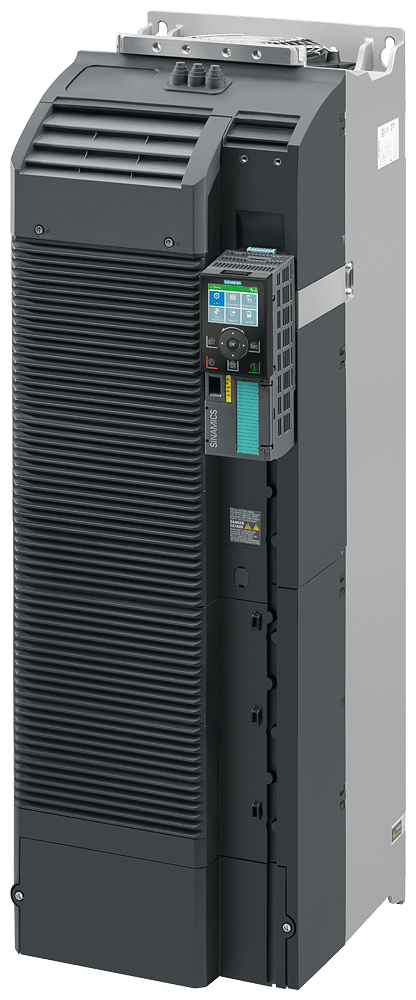

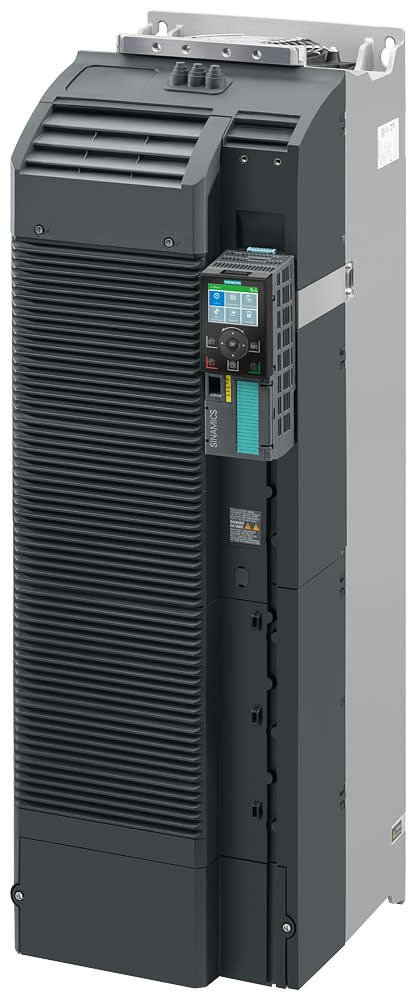

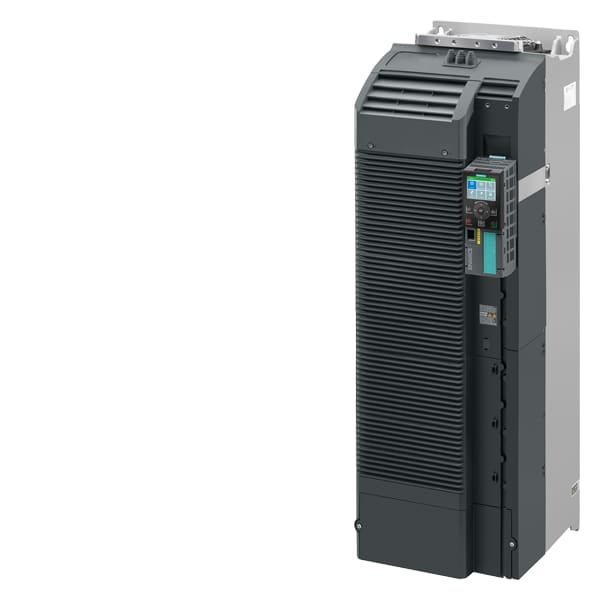

SIEMENS - SIE6SL32101PE330CL0 SINAMICS PM240-2 FSG-C3-400V-160KW

SIEMENS
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di rete - 380...480 V

  • Max. frequenza d'uscita - 550 Hz

  • Corrente di uscita nominale I2N - 302 A

  • Max. potenza erogata con carico quadrato a tensione d'uscita nominale - 160 kW

  • Grado di protezione (IP) - IP20

Confezione

  • 1 PZ

EAN

4042948676790

Codice prodotto

SIE6SL32101PE330CL0

Cod. produttore

6SL32101PE330CL0

Produttore

SIE

Tensione di rete:

380...480 V

Max. frequenza d'uscita:

550 Hz

Corrente di uscita nominale I2N:

302 A

Max. potenza erogata con carico quadrato a tensione d'uscita nominale:

160 kW

Grado di protezione (IP):

IP20

Numero di fasi d'entrata:

3

Con elemento di comando:

no

Impiego ammesso in ambito residenziale e commerciale:

no

Numero di fasi d'uscita:

3

Max. potenza erogata con carico lineare a tensione d'uscita nominale:

132 kW

Tolleranza di frequenza di rete simmetrica relativa:

5 %

Tolleranza di tensione di rete simmetrica relativa:

-10 %

Impiego ammesso in ambito industriale:

sì

Altezza:

1000 mm

Profondità:

357 mm

Larghezza:

305 mm

Funzionamento a 4 quadranti possibile:

no

Chopper di frenatura integrato:

sì

Tipo di convertitore:

Inverter a tensione impressa

    Sinamics G120/S120 Power Module PM240-2 FSG filtro EMC integrato Cat. C3

    Il Power Module ideale per applicazioni standard nella costruzione di macchine per il convertitore di frequenza modulare SINAMICS G120.

    Dettagli tecnici:

    • Chopper di frenatura integrato
    • Tensione: 3AC 380-480 V+10/-10%
    • Frequenza: 47-63 Hz
    • Potenza sovraccarico elevato: 132 kW a 200% 3s, 150% 57s, 100% 240s; temperatura ambiente -20 ... +50 °C (HO)
    • Potenza sovraccarico ridotto: 160 kW con 150% 3s, 110% 57s, 100% 240s; temperatura ambiente -20 ... +40 °C (LO)
    • Dimensioni: 1000x305x357 (AxLxP)
    • Grado di protezione: IP20
    • Versione firmware: V4.7 SP9e V5.1

    Benefici per il cliente:

    • Parti di potenza facilmente combinabili con diverse unità di controllo a seconda delle applicazioni e requisiti di sicurezza.
    • Disponibilità in variazioni di potenza da 0,55 kW a 250 kW e tensioni di 200 V, 400 V e 690 V.
    • Soluzione adatta per applicazioni a quattro quadranti grazie al chopper di frenatura.
    • Design robusto consente lunghezze cavo fino a 450 m (grandezza costruttiva FSF/FSG).
    • Compatibilità con cablaggio conforme EMC, utilizzando lamierini e kit di collegamento della schermatura.
