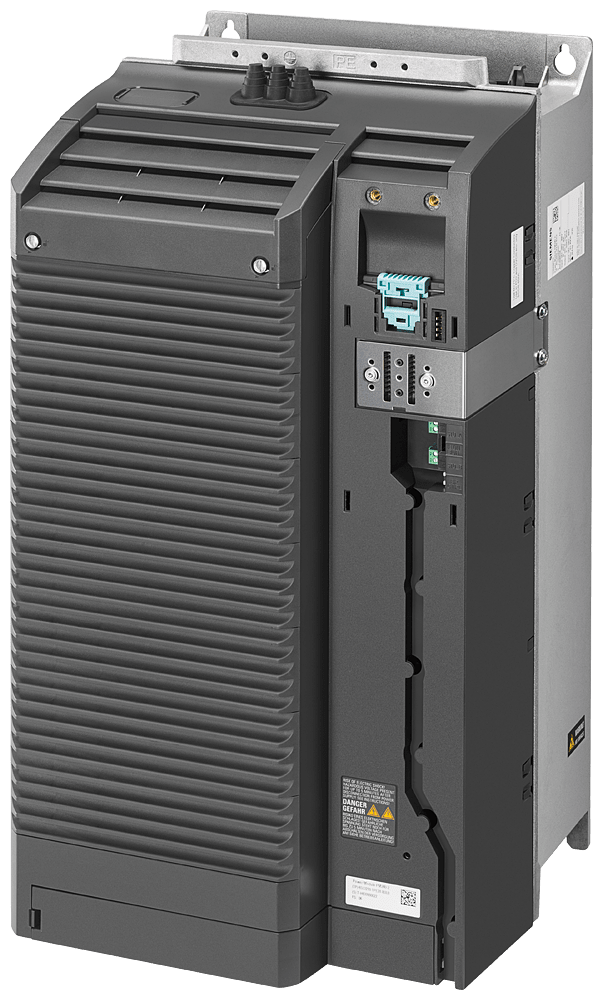

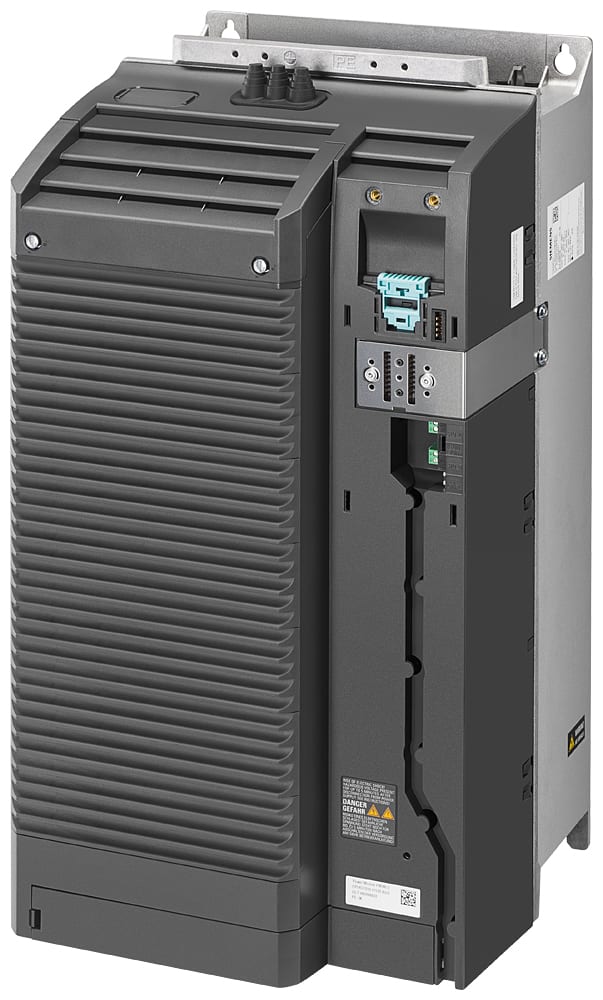

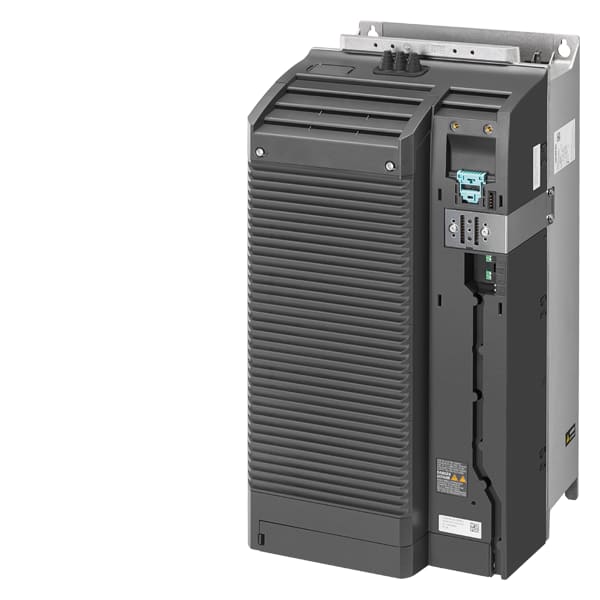

SIEMENS - SIE6SL32101PH252AL0 SINAMICS PM240-2 IP20-FSE-A-690V-45KW

SIEMENS
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di rete - 500...690 V

  • Numero di fasi d'entrata - 3

  • Numero di fasi d'uscita - 3

  • Max. frequenza d'uscita - 550 Hz

  • Corrente di uscita nominale I2N - 52 A

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta di carbonio del prodotto

36711 kg CO₂-eq

Stima Elettroveneta

Serie di prodotti

SINAMICS PM240-2

EAN

4042948668443

Codice prodotto

SIE6SL32101PH252AL0

Cod. produttore

6SL32101PH252AL0

Produttore

SIE

Tensione di rete:

500...690 V

Numero di fasi d'entrata:

3

Numero di fasi d'uscita:

3

Max. frequenza d'uscita:

550 Hz

Corrente di uscita nominale I2N:

52 A

Max. potenza erogata con carico quadrato a tensione d'uscita nominale:

45 kW

Max. potenza erogata con carico lineare a tensione d'uscita nominale:

37 kW

Tolleranza di frequenza di rete simmetrica relativa:

5 %

Tolleranza di tensione di rete simmetrica relativa:

10 %

Impiego ammesso in ambito industriale:

sì

Impiego ammesso in ambito residenziale e commerciale:

no

Chopper di frenatura integrato:

sì

Funzionamento a 4 quadranti possibile:

no

Tipo di convertitore:

Inverter a tensione impressa

Altezza:

551 mm

Larghezza:

275 mm

Profondità:

237 mm

SINAMICS G120 Power Module PM240-2 con filtro Classe A con chopper freno integrato 3AC500-690V+10/-20% 47-63Hz potenza sovraccarico elevato: 37kW a 200% 3s, 150% 57S, 100% 240S; temperatura ambiente -20 ... +50 °C (HO); potenza sovraccarico ridotto: 45kWcon 150% 3 s, 110% 57 s, 100% 240 s; temperatura ambiente -20 ... +40 °C (LO) 551x 275x 237 (AxLaxP), FSE grado di protezione IP20 senza Control Unit e pannello di comando rilasciato da CU, versione firmware versione V4.7 HF8 Power Module SINAMICS Power Module PM240-2 - Il Power Module ideale per applicazioni standard nella costruzione di macchine per il convertitore di frequenza modulare SINAMICS G120. Come parte del convertitore di frequenza SINAMICS G120 (costituito da parte di potenza, unità di controllo, pannello operatore), i Power Module PM240-2 (grado di protezione IP20) dispongono di un chopper di frenatura (applicazioni a quattro quadranti) e sono particolarmente adatti per numerose applicazioni nella costruzione generica di macchine.La parte di potenza PM240-2 si combina facilmente con diverse unità di controllo (Control Unit) a seconda del tipo di applicazione e dei requisiti di sicurezza (ad es. STO, SS1, SBC, SLS, SDI, SSM). Unitamente alle Control Unit CU230-2, CU240x-2 e CU250S-2 si ottiene così un convertitore di frequenza SINAMICS G120 pienamente operativo. Il PM240-2 con grado di protezione IP20 è un apparecchio da incasso per quadro elettrico con potenze da 0,55 kW a 250 kW e tre varianti di tensione 200 V, 400 V e 690 V. I Power Module sono disponibili senza filtro o con filtro di rete integrato di Classe A e in sette grandezze costruttive, da FSA a FSG. Per evacuare dal quadro elettrico il calore dissipato, la parte di potenza è disponibile anche come variante Push-Through. Le grandezze costruttive offrono inoltre le funzionalità Safety Integrated. Grazie al design robusto si possono raggiungere lunghezze dei cavi fino a 450 m (grandezza costruttiva FSF/FSG). Per un cablaggio conforme EMC si possono utilizzare lamierini e kit di collegamento della schermatura. SINAMICS - lazionamento che fa per me.
