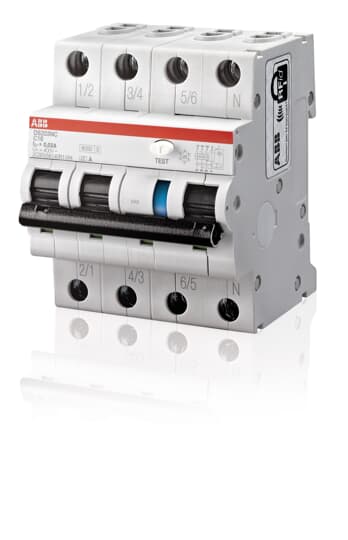

ABB SPA - ABBDS3NC16A300 DS203NC DIFF MAG 6 KA 3P+N A C16 300MA

ABB SPA
copiacopia
ABB SPA - ABBDS3NC16A300 DS203NC DIFF MAG 6 KA 3P+N A C16 300MA

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Corrente nominale - 16 A

  • Differenziale tipo - A

  • Corrente di guasto nominale - 0.3 A

  • Con neutro - sì

  • Numero di poli protetti - 3

Confezione

  • 1 PZ

EAN

8012542768326

Codice prodotto

ABBDS3NC16A300

Cod. produttore

DS3NC16A300

Produttore

ABB

Corrente nominale:

16 A

Differenziale tipo:

A

Corrente di guasto nominale:

0.3 A

Con neutro:

sì

Numero di poli protetti:

3

Numero di poli (totale):

4

Caratteristica di intervento:

C

Caratteristiche di spegnimento:

Non ritardato

Potere di interruzione nominale secondo IEC 60947-2:

10 kA

Larghezza in numero di moduli:

4

Tipo di tensione:

AC

Con dispositivo di bloccaggio:

sì

Protezione contro avviamento intempestivo:

no

Potere di interruzione nominale in cortocircuito secondo EN 61009-1:

6 kA

Potere di interruzione nominale secondo EN 61009:

6 kA

Tensione nominale:

400 V

Frequenza:

50/60 Hz

Tensione nominale di isolamento Ui:

500 V

Resistenza di tensione ad impulso nominale Uimp:

4 kV

Grado di protezione (IP):

IP2X

Classe di limitazione:

3

Sezione conduttore multifilo (semirigido) collegabile:

1...25 mm²

Installabile a incasso:

no

Resistenza agli scatti intempestivi (sovratensioni di picco):

0.25 kA

Sezione conduttore monofilo (rigido) collegabile:

25...25 mm²

Profondità di incasso:

69 mm

Temperatura ambiente durante il funzionamento:

-25...55 °C

Categoria di sovratensione:

3

Grado di inquinamento:

2

La linea DS203NC combina in un unico dispositivo da quattro moduli la protezione contro le sovracorrenti e le correnti di guasto verso terra. La gamma - realizzata in conformità con le Norme IEC/EN 61009-1 e IEC/EN 61009-2-1 - si compone di due serie: laDS203NC L, con potere d’interruzione nominale 4500 A, e la DS203NC, con potere d’interruzione nominale 6000 A. Entrambe le serie sono disponibili in caratteristica C nei tipi A, AC e APR. Il potere di interruzione estremo Icu secondo IEC/EN 60947-2 è 6 kA per la serie DS203NC L o 10 kA per la serie DS203NC, rendendo questi prodotti adatti in modo particolare alle applicazioni industriali. La serie DS203NC offre due ulteriori possibilità di scelta: gli interruttori in caratteristica B e quelli di tipo A selettivo. La sensibilità è di 30 o 300 mA. I valori della corrente nominale variano in funzione delle versioni: 6, 8, 10, 13, 16, 20, 25 o 32 A.
