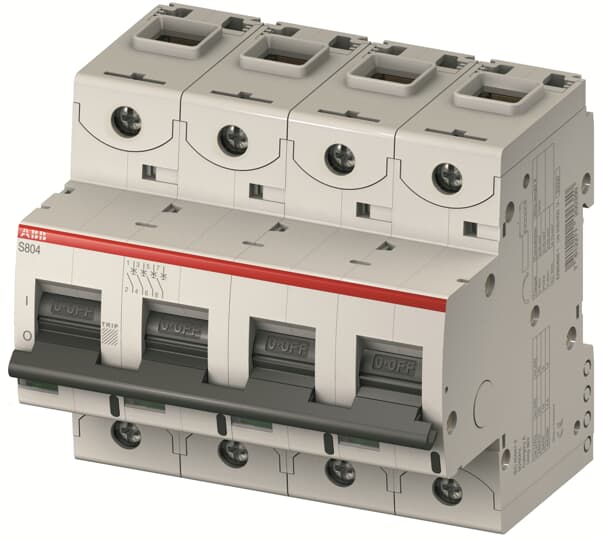

ABB SPA - ABBS120036 S804S-B10 INTERRUTTORE AUTOMATICO 50KA 4

ABB SPA
copiacopia
ABB SPA - ABBS120036 S804S-B10 INTERRUTTORE AUTOMATICO 50KA 4

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Profondità di incasso - 82.5 mm

  • Caratteristica di intervento - B

  • Numero di poli (totale) - 4

  • Numero di poli protetti - 4

  • Corrente nominale - 10 A

Confezione

  • 1 PZ

EAN

7612271200367

Codice prodotto

ABBS120036

Cod. produttore

S120036

Produttore

ABB

Profondità di incasso:

82.5 mm

Caratteristica di intervento:

B

Numero di poli (totale):

4

Numero di poli protetti:

4

Corrente nominale:

10 A

Tensione nominale:

690 V

Tensione di isolamento nominale Ui:

690 V

Resistenza di tensione ad impulso nominale Uimp:

8 kV

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

25 kA

Tipo di tensione di alimentazione:

AC

Potere di interruzione nominale Icn secondo EN 60898 a 400 V:

25 kA

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

50 kA

Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:

50 kA

Frequenza:

50...60 Hz

Classe di limitazione energetica:

3

Montaggio a incasso:

no

Conduttore neutro a connessione:

no

Categoria di sovratensione:

4

Grado di inquinamento:

3

Dispositivi supplementari possibili:

sì

Numero moduli DIN:

4

Grado di protezione (IP):

IP20

Temperatura ambiente durante il funzionamento:

-25...60 °C

Sezione conduttore collegabile multifilare:

0...70 mm²

Sezione conduttore collegabile unifilare:

0...50 mm²

Antideflagrante:

no

Interruttori magnetotermici serie S800 S caratteristica B. Potere d‘interruzione: IEC/EN 60898-1: 25000 A (10 ÷ 80 A). IEC/EN 60947-2: fino a 50 kA. Caratteristica d‘intervento: B. Norme di riferimento: IEC/EN 60898-1, IEC/EN 60947-2. Poli: 4P. Corrente nominale: 10 A Campo d‘intervento istantaneo: 3 ÷ 5 In. Tensione nominale: - secondo IEC/EN 60898-1: 230/400 V c.a. - secondo IEC/EN 60947-2: 400/690 V c.a; Utilizzabili in corrente continua 1P: ≤ 125 V, 2P≤ 250 V, 3P≤ 375 V, 4P: ≤ 500 V. Tensione minimadi funzionamento: 12 V c.a./c.c. Duplice segnalazione dello stato dell‘interruttore assicurata da due dispositivi indipendenti: - Leva di manovra con indicazione 0 OFF / I ON. - Indicatore direttamente dipendente dal contatto mobile che rispecchia fedelmente la posizione dei contatti interni dell‘interruttore: VERDE contatti aperti / ROSSO contatti chiusi. Collegamento tramite morsetti a gabbia. - cavo flessibile 1÷70 mm²; - cavo rigido 1÷ 50 mm². Associabili a blocchi differenziali serie DDA 800. Compatibili con l‘intera gamma di ausiliari e accessori S 800
