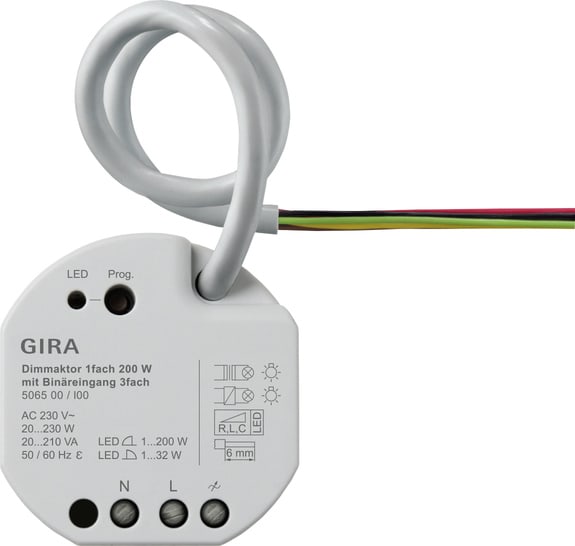

GIRA - GIR506500 ATT.DIMMER 1-M 200 W IN INGR.BIN. 3-M ON

Attuatore dimmer 1 canale 200 W con ingresso binario 3 canali per Gira One e KNX Caratteristiche:

Funzione nel sistema Gira One

• Attuatore per commutazione e regolazione della luce di lampade a incandescenza, lampade alogene AT, lampade a LED AT regolabili, lampade fluorescenti compatte regolabili, trasformatori induttivi regolabili conlampade alogene BT o a LED BT, trasformatori elettronici regolabili con lampade alogene BT o a LED BT.
• 3 ingressi binari per collegare convenzionali interruttori, pulsanti e rilevatori di movimento con contatti a potenziale zero.
• Gli ingressi servono per comandare gli attuatori Gira One o per rilevare le informazioni di stato.
• Selezione automatica o manuale del principio di regolazione adatto al carico.
• Protezione dal funzionamento a vuoto, dal cortocircuito e dalla sovratemperatura.
• Aumento della potenza mediante amplificatori di potenza.
• Possibilità di collegare un sensore di temperatura esterno sull'ingresso 3.
• Programmazione e avvio con il Gira Project Assistant (GPA) a partire dalla versione 5,0.
• Trasmissione dei dati crittografata tra i dispositivi Gira One.

Uscite per la regolazione della luminosità

• Impostazione della luminosità minima e massima.
• Attivazione sull'ultimo valore di luminosità o luminosità d'attivazione fissa.
• Impostazione di un ritardo di accensione o spegnimento.
• Funzione vano scala, può essere impostato opzionalmente un tempo di preavviso e una luminosità di preavviso.

Ingressi binari

• Configurazione del comando a una o due superfici per il pulsante a bilanciere.
• Collegamento di pulsante a bilanciere da parametrizzare con la funzione interruttore, dimmer, ombreggiatura e ventilazione, richiamo scene, tromba delle scale (rilevatore di movimento), chiamata al piano, aprigarage e apriporta.
• Collegamento di rilevatori di movimento e di presenza con uscite relè a potenziale zero.
• Pratico comando di gruppo di utenze di commutazione, di dimmer, ombreggiatura e di ventilazione.
• Possibilità di analisi dei contatti On/Off dei sensori vento, gelo, luminosità o pioggia con contatti relè a potenziale zero, per proteggere le utenze ombreggiatura e di ventilazione da influssi atmosferici.
• Interrogazione contatto finestra evisualizzazione nell’app Smart Home: dopo 5 minuti, una finestra aperta attiva la modalità di riscaldamento protezione antigelo.
• Interrogazione contatto porta e visualizzazione nella app Smart Home: una porta aperta provoca il sollevamento e il blocco della veneziana o delle tapparelle.
• Interrogazione di una commutazione riscaldamento/raffreddamento a una pompa di calore per potere trasmettere il tipo di funzionamento attuale (riscaldamento o raffreddamento) al regolatore di riscaldamento.
• Visualizzazione del contatto On/Off per mostrare uno stato di contatto sulla app Smart Home.
• Ingressi di commutazione configurabili, parametrizzabili separatamente.
• Rilevamento e compensazione di valori di temperatura tramite sensore remoto (vedi accessori) sull'ingresso 3.

Funzione nel sistema Gira KNX

• Commutazione e regolazione di lampade a incandescenza, lampade alogene AT, lampade a LED AT regolabili, lampade fluorescenti compatte regolabili, trasformatori induttivi regolabili con lampade alogene BT o a LED BT, trasformatori elettronici regolabili con lampade alogene BT o a LED BT.
• Selezione automatica o manuale del principio di regolazione adatto al carico.
• Protezione dal funzionamento a vuoto, dal cortocircuito e dalla sovratemperatura.
• Fino a 8 funzioni logiche indipendenti per l'implementazione di operazioni logiche semplici o complesse.
• I messaggi di risposta edi stato trasmessi attivamente possono essere ritardati globalmente dopo il ritorno della tensione del bus o dopo una programmazione dell’ETS.

Uscite per la regolazione della luminosità

• Possibilità di assegnazione del tipo di carico e definizione del principio di regolazione: universale (con taratura automatica), trasformatore elettronico (capacitivo/anticipo di fase), trasformatore convenzionale (induttivo/ritardo di fase), LED (ritardo di fase) e LED (anticipo di fase).
• Caratteristica di regolazione della luminosità configurabile nel range di tempo e di valori per l'adattamento al carico collegato.
• Possibilità di impostare il campo di luminosità regolabile (luminosità all'accensione, luminosità di base; in alternativa: limite superiore e inferiore di regolazione della luminosità).
• Comportamento al ricevimento di un valore di luminosità assoluto regolabile (dimmeraggio attivo, avvio diretto, dissolvenza).
• Comportamento durante l'aumento relativo della luminosità in stato spento regolabile (inserimento canale, nessuna reazione).
• Funzione di controllo centrale tramite fino a 6 oggetti di commutazione, 6 oggetti di regolazione della luminosità e 6 oggetti di valore e risposta collettiva.
• Segnale di risposta commutazione: funzione di risposta attiva (in caso di modifica o invio ciclico sul bus) o passiva (oggetto leggibile).
• Segnale di risposta valore di luminosità: funzione di risposta attiva (in caso di modifica o invio ciclico sul bus) o passiva (oggetto leggibile).
• Per gli oggetti di risposta attivi è possibile impostare il tipo di aggiornamento (quando si modifica l'oggetto di ingresso o quando si modifica il valore di risposta). Ciò consente un adattamento personalizzabile alle visualizzazioni.
• Segnali di risposta per cortocircuito, sovraccarico / mancanza di tensione di rete e tipo di carico (conforme a KNX ed esteso).
• La reazione in caso di interruzione o ripristino della tensione del bus e dopo un processo di programmazione dell'ETS può essere impostata.
• Funzione combinatoria logica per l'uscita.
• La funzione di blocco o la funzione di posizione forzata alternativapuò essere parametrizzabile.
• Funzioni temporali (ritardo di accensione, ritardo di spegnimento).
• Funzione luce vano scala con funzione di preallarme mediante riduzione temporizzata dell'illuminazione o attivazione di un'illuminazione permanente.
• Funzione vano scala con prolungamento del tempo o assegnazione variabile del tempo del vano scala tramite oggetto di comunicazione.
• Funzione Soft ON e funzione Soft OFF regolabili.
• Spegnimento automaticoal valore di luminosità < X % impostabile (con tempo di ritardo personalizzabile).
• Possibilità di integrazione nelle scene luce: È possibile parametrizzare fino a 64 scene interne.
• Tempo di ritardo per il richiamo della scena configurabile.
• È possibile impostare il comportamento di regolazione della luminosità quando viene richiamata una nuova scena (avvio diretto, dimmeraggio attivo, dissolvenza).
• Feedback visivo durante il salvataggio di una scena.
• Richiamo scene esteso.
• Possibilità di attivare il contatore delle ore di esercizio.
• Contatore delle ore di esercizio come contatore progressivo (con valore limite opzionale) o regressivo (con valore di partenza opzionale).

Avvisi:

• La potenza massima di collegamento dipende dal modo operativo selezionato (ritardo o anticipo di fase). Per ulteriori dettagli consultare le istruzioni per l'uso.
• Riduzione di potenza per installazione suparete in legno o in cartongesso -15%Combinazioni multiple -20%.
• Aumento della potenza mediante amplificatori di potenza Gira.
• Possibilità di aggiornamento con il Gira Project Assistant (GPA)
• Stato alla consegna: il comando dell'uscita di regolazione della luminosità è possibile tramite l'ingresso 1 (più luminosa) e l'ingresso 2 (più scura).
