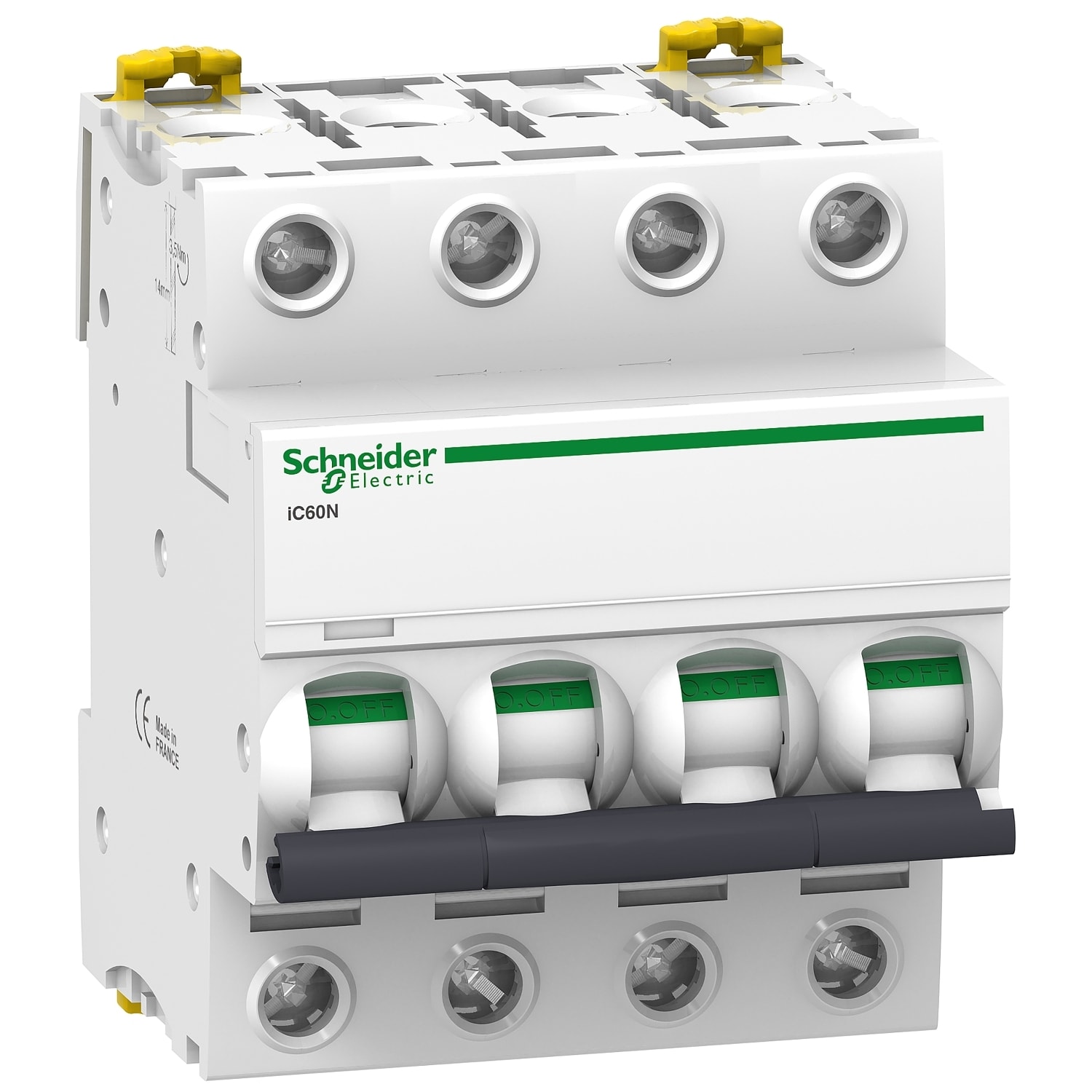

SCHNEIDER ELECTRIC - SNRA9F75463 ACTI9 IC60N 4P D 63A MCB

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Profondità di incasso - 44.5 mm

  • Caratteristica di intervento - D

  • Numero di poli (totale) - 4

  • Numero di poli protetti - 4

  • Corrente nominale - 63 A

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta ambientale: 88.42 kg CO2 eq.

Serie di prodotti

iC60N

Vedi tutti i prodotti di questa serie

EAN

3606480081231

Codice prodotto

SNRA9F75463

Cod. produttore

A9F75463

Produttore

SNR

Profondità di incasso:

44.5 mm

Caratteristica di intervento:

D

Numero di poli (totale):

4

Numero di poli protetti:

4

Corrente nominale:

63 A

Tensione nominale:

400 V

Tensione di isolamento nominale Ui:

500 V

Resistenza di tensione ad impulso nominale Uimp:

6 kV

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

6 kA

Tipo di tensione di alimentazione:

AC/DC

Potere di interruzione nominale Icn secondo EN 60898 a 400 V:

6 kA

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

20 kA

Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:

10 kA

Frequenza:

50...60 Hz

Classe di limitazione energetica:

3

Montaggio a incasso:

no

Conduttore neutro a connessione:

no

Categoria di sovratensione:

4

Grado di inquinamento:

3

Dispositivi supplementari possibili:

sì

Numero moduli DIN:

4

Grado di protezione (IP):

IP20

Temperatura ambiente durante il funzionamento:

35...70 °C

Sezione conduttore collegabile multifilare:

1...25 mm²

Sezione conduttore collegabile unifilare:

1...35 mm²

Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 4P con 4 poli protetti, corrente nominale di 63A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 20kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 6000A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 8 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 78,5mm. Il peso è 0,5 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
