SCHNEIDER ELECTRIC - SNRA9F89216 IC60H 2P C 16A 10000A

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Numero di poli (totale) - 2

  • Caratteristica di intervento - C

  • Corrente nominale - 16 A

  • Numero di poli protetti - 2

  • Potere di interruzione nominale Icn secondo EN 60898 a 230 V - 10 kA

Confezione

  • 1 PZ

Serie di prodotti

iC60H

Vedi tutti i prodotti di questa serie

EAN

3606480095030

Codice prodotto

SNRA9F89216

Cod. produttore

A9F89216

Produttore

SNR

Numero di poli (totale):

2

Caratteristica di intervento:

C

Corrente nominale:

16 A

Numero di poli protetti:

2

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

10 kA

Con neutro:

no

Tipo di tensione:

AC / DC

Potere di interruzione nominale Icn secondo EN 60898 a 400 V:

10 kA

Tensione nominale:

400 V

Larghezza in numero di moduli:

2

Profondità di incasso:

44.5 mm

Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:

15 kA

Accessoriabile:

sì

Tensione nominale di isolamento Ui:

500 V

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

30 kA

Frequenza:

50...60 Hz

Resistenza di tensione ad impulso nominale Uimp:

6 kV

Installabile a incasso:

no

Sezione conduttore multifilo (semirigido) collegabile:

1...16 mm²

Classe di limitazione:

3

Sezione conduttore monofilo (rigido) collegabile:

1...25 mm²

Categoria di sovratensione:

4

Grado di protezione (IP):

IP20

Grado di inquinamento:

3

Temperatura ambiente durante il funzionamento:

-35...70 °C

Antideflagrante:

no

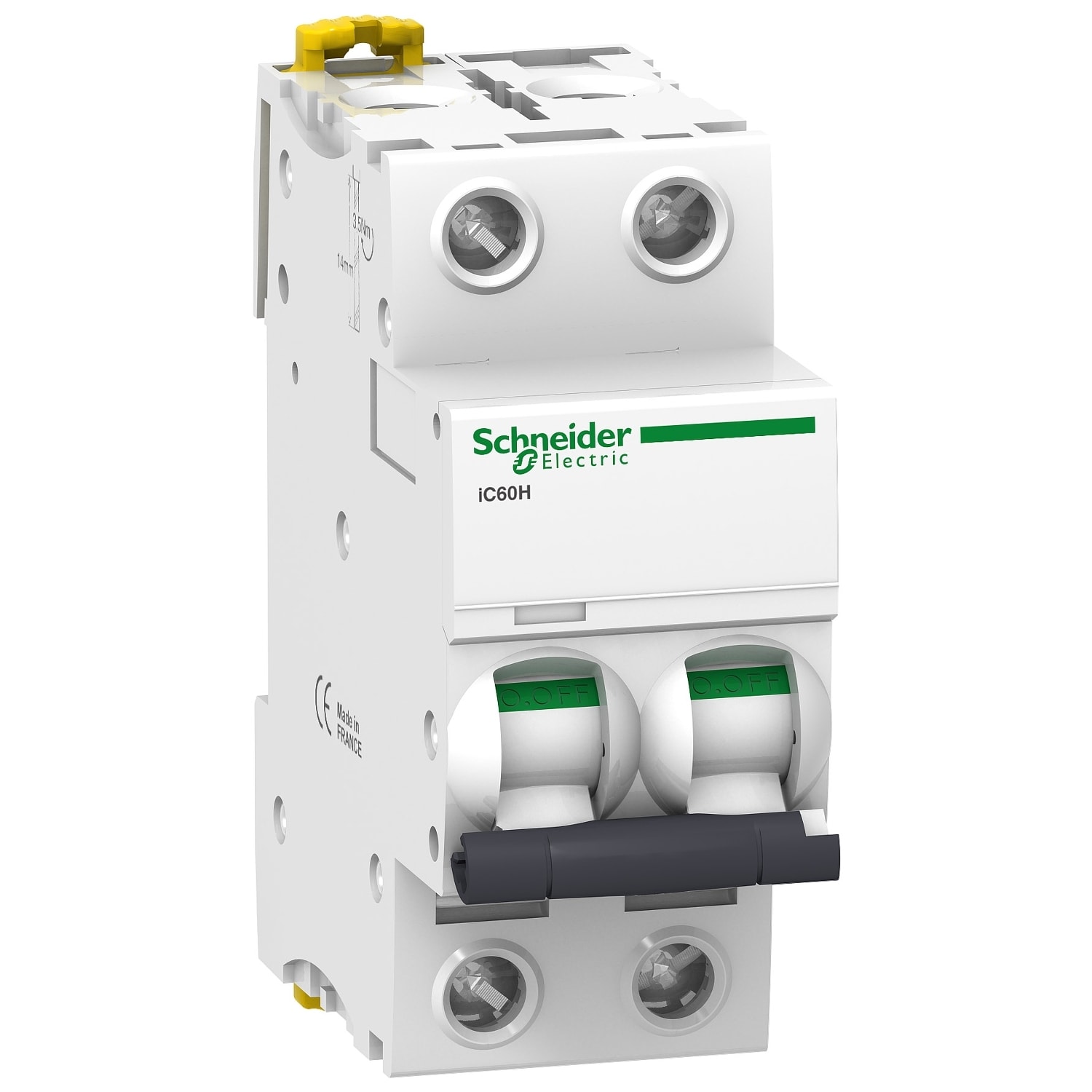

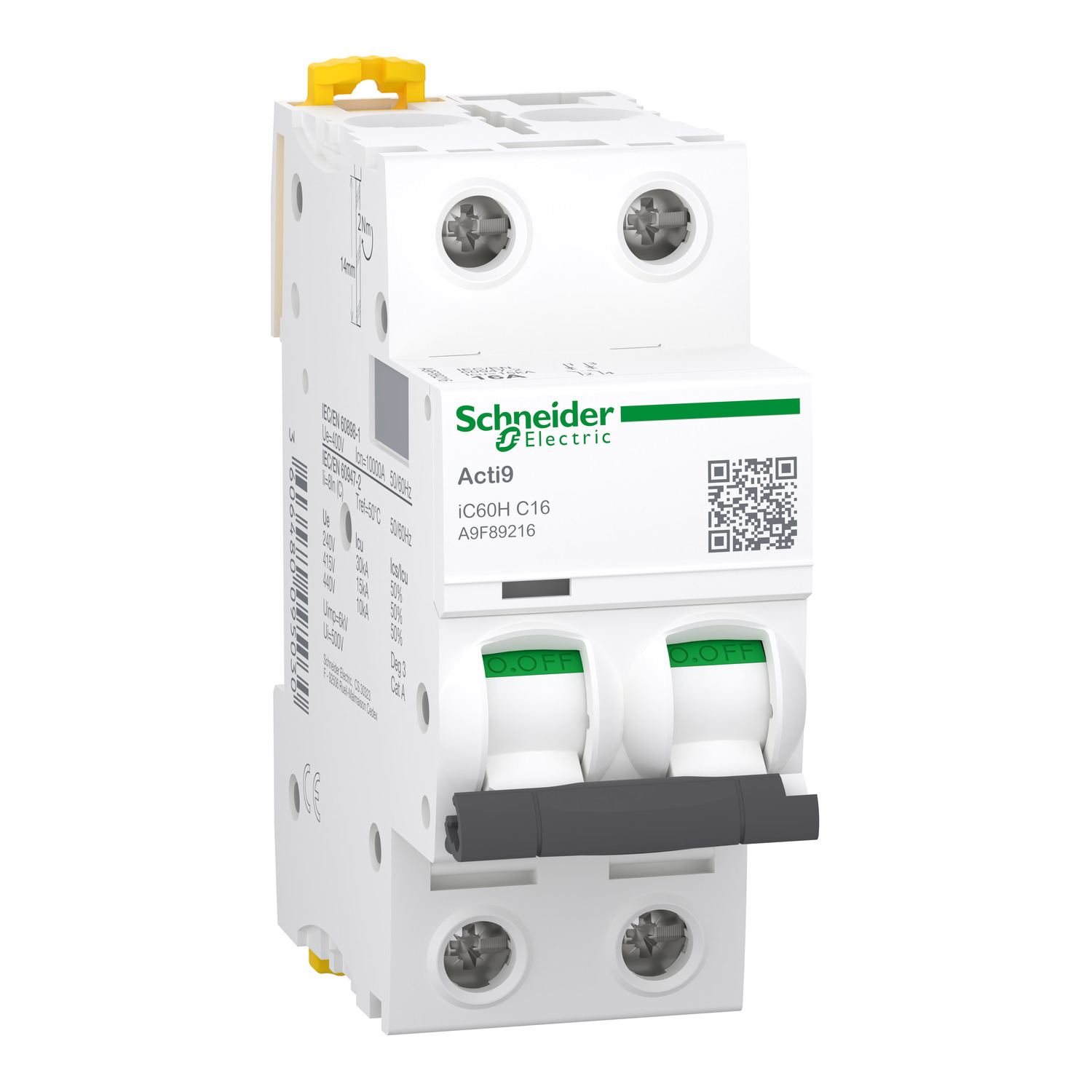

L'Acti 9 iC60H è un interruttore magnetotermico modulare (MCB) in bassa tensione. Ha 2P con 2 poli protetti, corrente nominale di 16 A e curva di intervento C. La capacità di interruzione a 230 VCA è di 10.000A secondo la norma EN 60898 e di 30kA secondola norma IEC 60947-2. La capacità di interruzione a 400 VCA è di 10.000A secondo la norma EN 60898 e di 15 kA secondo la norma IEC 60947-2. Questo interruttore di circuito miniaturizzato garantisce protezione contro i cortocircuiti e le correnti di sovraccarico in tutte le applicazioni. Presenta terminali IP20 B protetti contro i contatti accidentali con il doppio della coppia di serraggio rispetto allo standard ed è installabile su guida DIN. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Offre VisiTrip per la sicurezza durante gli interventi di manutenzione e VisiSafe per ridurre i tempi di intervento. Questo interruttore magnetotermico modulare a terminale singolo riflette l'esperienza di Schneider Electric di oltre 40 anni nello sviluppo di dispositivi modulari per la protezione dei circuiti elettrici in tutte le applicazioni. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Questo prodotto è conforme agli standard IEC 60898-1 e IEC 60947-2, ha terminali protetti contro i contatti accidentali IP20B con coppia di serraggio doppia rispetto allo standard ed è installabile su guida DIN. Offre VisiTrip™ per la sicurezza durante gli interventi di manutenzione e VisiSafe™ per ridurre i tempi di intervento.
