SCHNEIDER ELECTRIC - SNRA9F92472 IC60L 4P Z 1,6A 15000A

SCHNEIDER ELECTRIC
copiacopia

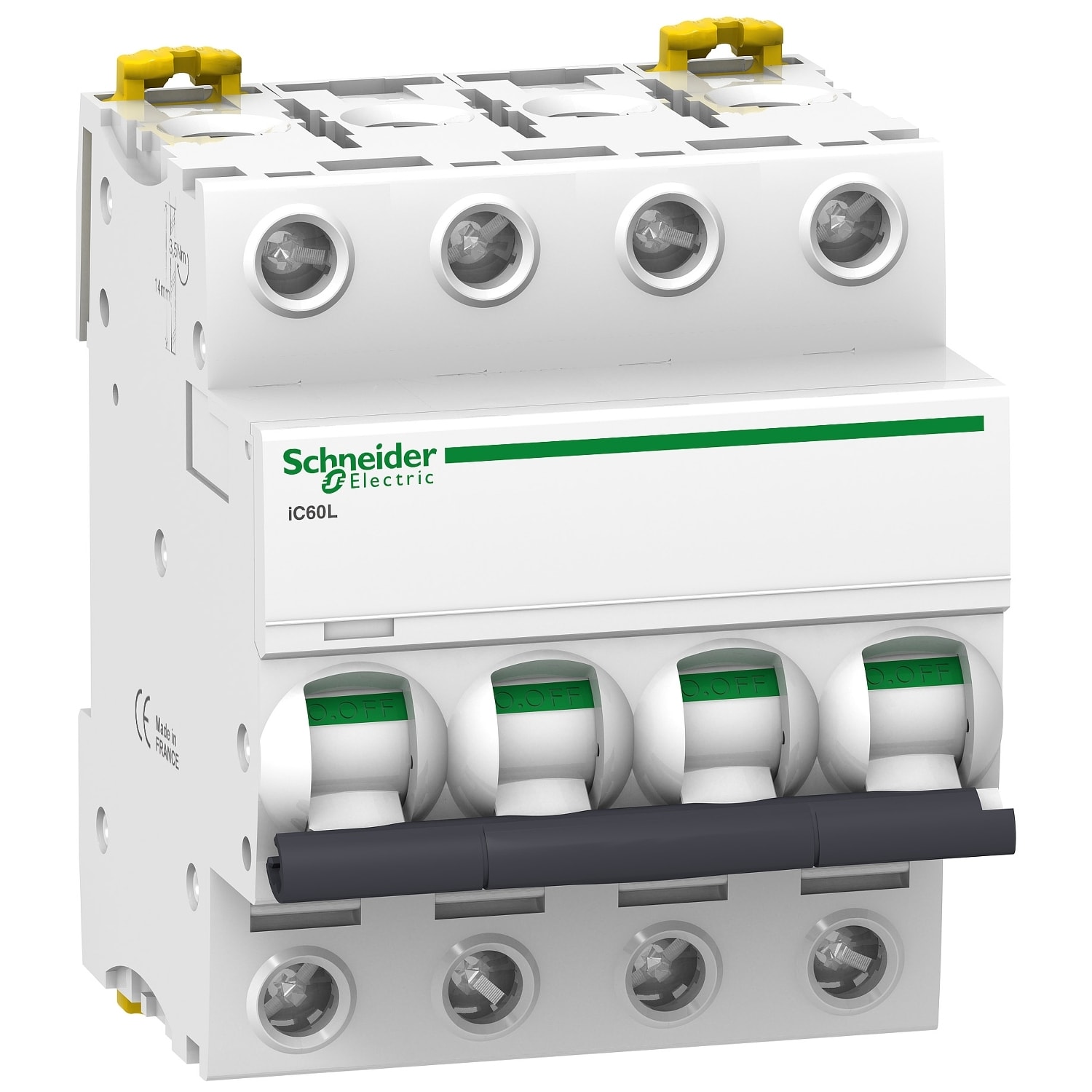

SCHNEIDER ELECTRIC - SNRA9F92472 IC60L 4P Z 1,6A 15000A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Numero di poli (totale) - 4

  • Caratteristica di intervento - Z

  • Corrente nominale - 1.6 A

  • Numero di poli protetti - 4

  • Potere di interruzione nominale Icn secondo EN 60898 a 230 V - 15 kA

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta ambientale: 42.69 kg CO2 eq.

Serie di prodotti

Terziario Industriale

Vedi tutti i prodotti di questa serie

EAN

3606480085819

Codice prodotto

SNRA9F92472

Cod. produttore

A9F92472

Produttore

SNR

Numero di poli (totale):

4

Caratteristica di intervento:

Z

Corrente nominale:

1.6 A

Numero di poli protetti:

4

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

15 kA

Con neutro:

no

Tipo di tensione:

AC / DC

Potere di interruzione nominale Icn secondo EN 60898 a 400 V:

15 kA

Tensione nominale:

400 V

Larghezza in numero di moduli:

4

Profondità di incasso:

44.5 mm

Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:

100 kA

Accessoriabile:

sì

Tensione nominale di isolamento Ui:

500 V

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

100 kA

Frequenza:

50...60 Hz

Resistenza di tensione ad impulso nominale Uimp:

6 kV

Installabile a incasso:

no

Sezione conduttore multifilo (semirigido) collegabile:

1...16 mm²

Classe di limitazione:

3

Sezione conduttore monofilo (rigido) collegabile:

1...25 mm²

Categoria di sovratensione:

4

Grado di protezione (IP):

IP20

Grado di inquinamento:

3

Temperatura ambiente durante il funzionamento:

35...70 °C

Questo Acti9 iC60L è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 4P con 4 poli protetti, corrente nominale di 1,6A e curva di intervento Z. La capacità nominale di interruzione di cortocircuito arriva fino a 100kA da 220VAC a240VAC conforme alla norma EN/IEC 60947-2 e 15000A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dallacorrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. È installabile su guida DIN. La sua larghezza è di 8 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 78,5mm. Il peso è 0,5 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
