SCHNEIDER ELECTRIC - SNRA9N18365 C120N 3P C 80A 10000A

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Numero di poli (totale) - 3

  • Caratteristica di intervento - C

  • Corrente nominale - 80 A

  • Numero di poli protetti - 3

  • Potere di interruzione nominale Icn secondo EN 60898 a 230 V - 10 kA

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta ambientale: 52.45 kg CO2 eq.

Serie di prodotti

C120

Vedi tutti i prodotti di questa serie

EAN

3606480379390

Codice prodotto

SNRA9N18365

Cod. produttore

A9N18365

Produttore

SNR

Numero di poli (totale):

3

Caratteristica di intervento:

C

Corrente nominale:

80 A

Numero di poli protetti:

3

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

10 kA

Con neutro:

no

Tipo di tensione:

AC

Potere di interruzione nominale Icn secondo EN 60898 a 400 V:

10 kA

Tensione nominale:

400 V

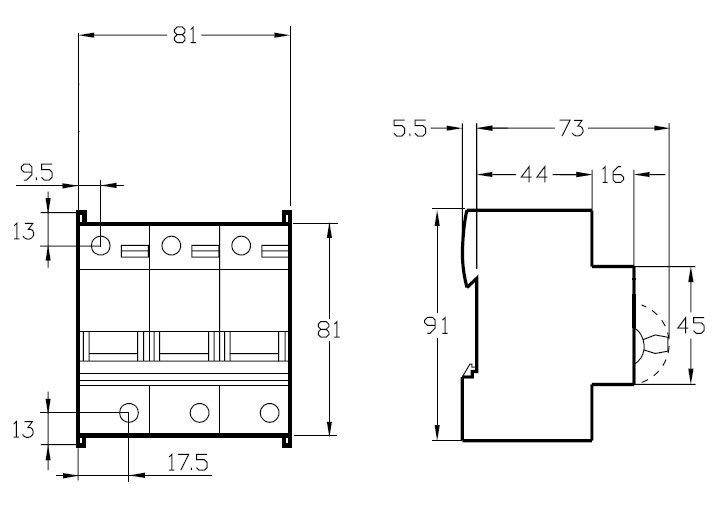

Larghezza in numero di moduli:

4.5

Profondità di incasso:

44 mm

Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:

10 kA

Accessoriabile:

sì

Tensione nominale di isolamento Ui:

500 V

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

20 kA

Frequenza:

50...60 Hz

Resistenza di tensione ad impulso nominale Uimp:

6 kV

Installabile a incasso:

no

Sezione conduttore multifilo (semirigido) collegabile:

1...35 mm²

Classe di limitazione:

3

Sezione conduttore monofilo (rigido) collegabile:

1.5...50 mm²

Categoria di sovratensione:

4

Grado di protezione (IP):

IP20

Grado di inquinamento:

3

Temperatura ambiente durante il funzionamento:

25...70 °C

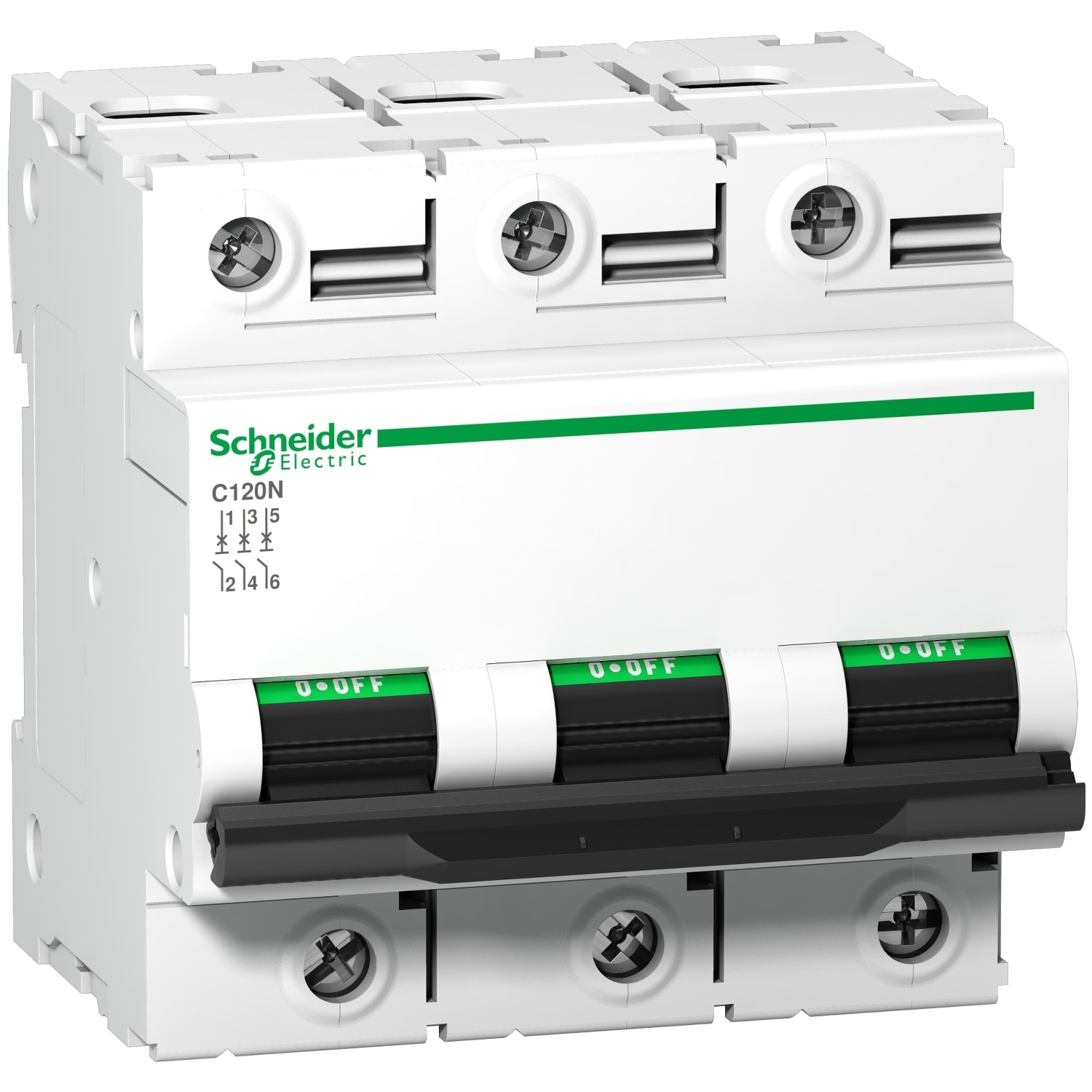

Questo Acti9 C120N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 80A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 10000A da 230VAC a400VAC in conformità con la norma EN/IEC 60898-1 e 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico proteggeil circuito dai cortocircuiti e dalla corrente di sovraccarico. La presenza di una striscia verde garantisce il contatto fisico aperto e consente di eseguire il lavoro in sicurezza sul circuito a valle. Ha una buona capacità di resistenza alla sovratensione. Il prodotto è progettato per offrire un livello di prestazioni industriale elevato e presenta una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio Ue è uguale o inferiore a 375 V DC, da 220VAC a 240 V AC, da 230VAC a 400 V AC, da 380VAC a 415VAC o 440 V AC. La tensione di isolamento nominale Ui è 500VAC La frequenza è di 50 Hz o 60 Hz. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 9 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 81 mm x (L) 81 mm x (P) 73 mm. Il peso è 0,615 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) suisuoi terminali. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
