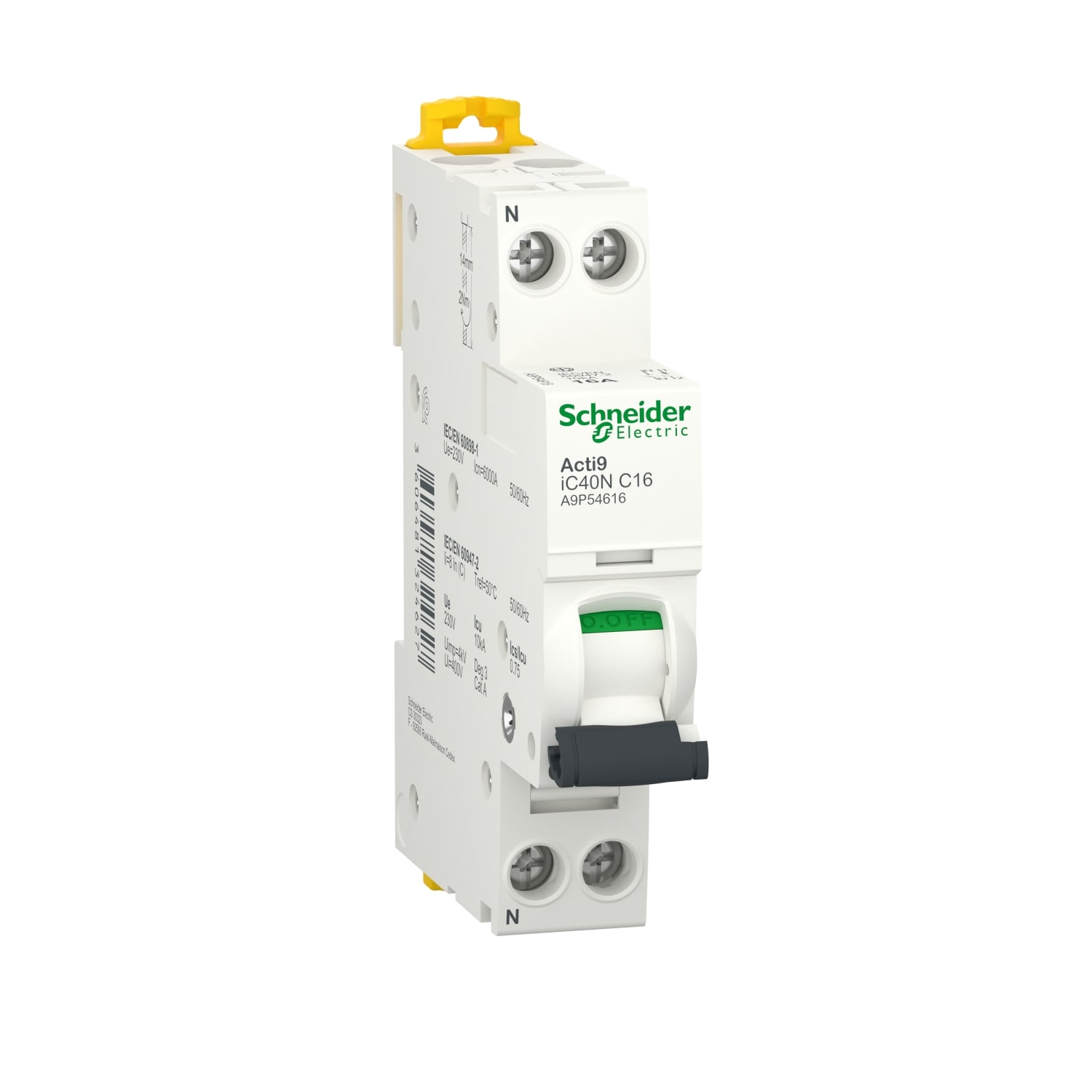

SCHNEIDER ELECTRIC - SNRA9P54616 INT. MAGNETOT. IC40N 1P+N C 16A 6000A

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRA9P54616 INT. MAGNETOT. IC40N 1P+N C 16A 6000A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Numero di poli (totale) - 2

  • Caratteristica di intervento - C

  • Corrente nominale - 16 A

  • Numero di poli protetti - 1

  • Potere di interruzione nominale Icn secondo EN 60898 a 230 V - 6 kA

Confezione

  • 1 PZ

Serie di prodotti

Terziario Industriale

Vedi tutti i prodotti di questa serie

EAN

3606481324627

Codice prodotto

SNRA9P54616

Cod. produttore

A9P54616

Produttore

SNR

Numero di poli (totale):

2

Caratteristica di intervento:

C

Corrente nominale:

16 A

Numero di poli protetti:

1

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

6 kA

Con neutro:

sì

Tipo di tensione:

AC

Tensione nominale:

230 V

Larghezza in numero di moduli:

1

Profondità di incasso:

44 mm

Accessoriabile:

sì

Tensione nominale di isolamento Ui:

400 V

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

10 kA

Frequenza:

50...60 Hz

Resistenza di tensione ad impulso nominale Uimp:

4 kV

Installabile a incasso:

no

Sezione conduttore multifilo (semirigido) collegabile:

1...10 mm²

Classe di limitazione:

3

Sezione conduttore monofilo (rigido) collegabile:

1...16 mm²

Categoria di sovratensione:

3

Grado di protezione (IP):

IP20

Grado di inquinamento:

3

Temperatura ambiente durante il funzionamento:

-25...70 °C

Questo prodotto Acti9 iC40N è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 1P+N con 1 polo protetto e 16A di corrente nominale In e curva di intervento C. Il potere di interruzione nominale di cortocircuito arriva fino a 10kAa 230VAC in conformità alla norma EN/IEC 60947-2 e 6000A a 230VAC in conformità alla norma EN/IEC 60898-1. Questo prodotto è conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico combina le funzioni di protezione dei circuiti contro i cortocircuiti e la corrente di sovraccarico, il controllo e l'isolamento. L'installazione e il cablaggio sono semplificati con la funzione tramite clip e la facilità di manutenzione. Ha una resistenza elettrica fino a 20000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 18 mm x (L) 85 mm x (P) 74 mm. Il peso è 120 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
