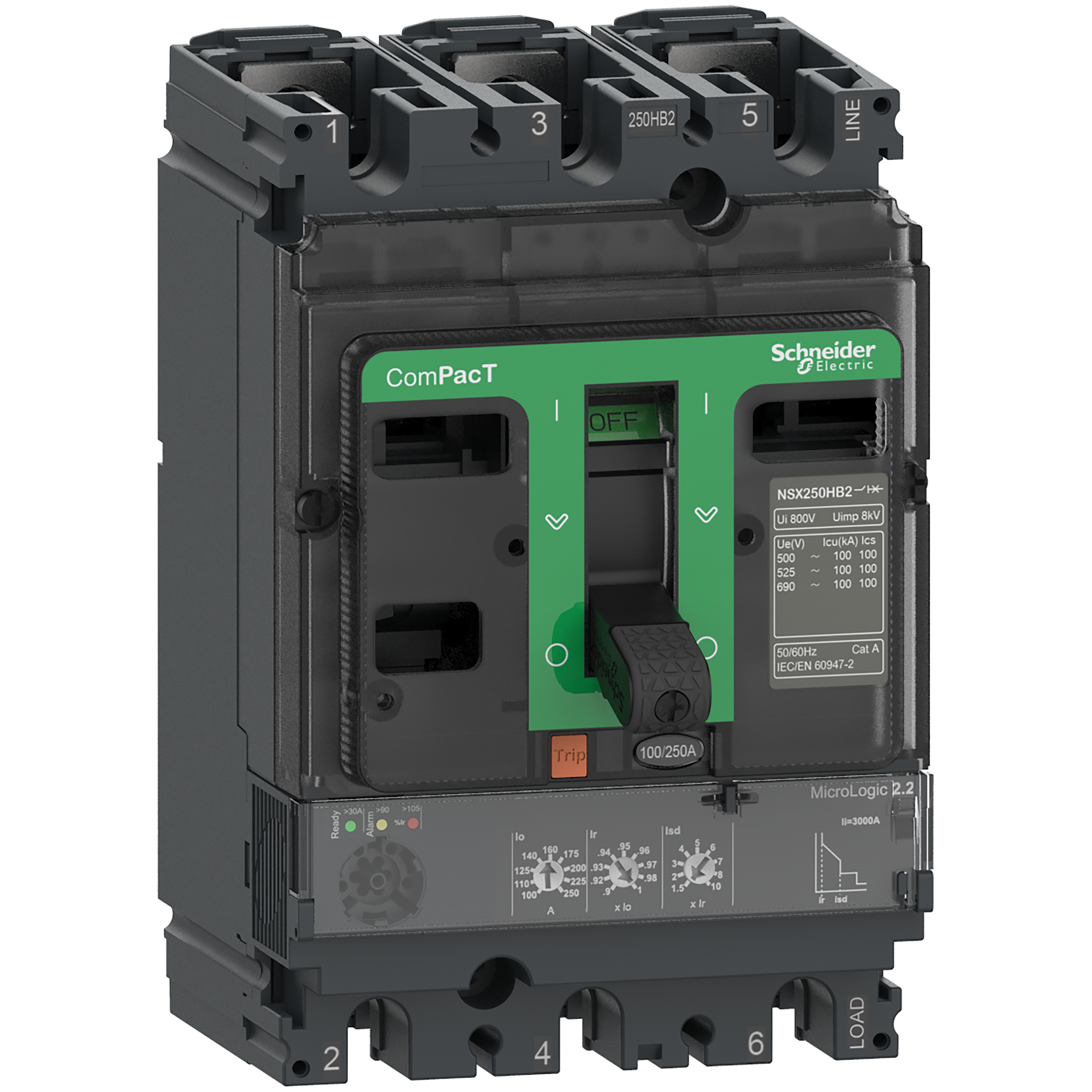

SCHNEIDER ELECTRIC - SNRC25W32D250 NSX250HB2 100KA MLOGIC-2.2 250A 3P3R_T

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Corrente ininterrotta nominale Iu - 250 A

  • Numero di poli - 3

  • Intervallo di regolazione relè termico (sovraccarico) - 225...250 A

  • Tensione nominale - 690...690 V

  • Tipo di dispositivo - Esecuzione Fissa

Confezione

  • 1 PZ

EAN

3606482002234

Codice prodotto

SNRC25W32D250

Cod. produttore

C25W32D250

Produttore

SNR

Corrente ininterrotta nominale Iu:

250 A

Numero di poli:

3

Intervallo di regolazione relè termico (sovraccarico):

225...250 A

Tensione nominale:

690...690 V

Tipo di dispositivo:

Esecuzione Fissa

Tipo di connessione al circuito di corrente principale:

Connessione a vite

Intervallo di regolazione protezione contro i cortocircuiti a breve ritardo:

375...2500 A

Intervallo di regolazione protezione contro i cortocircuiti istantaneo:

3000...3000 A

Protezione differenziale integrata:

no

Adatto al montaggio su guida DIN:

no

Montaggio su barra DIN opzionale:

sì

Numero di contatti ausiliari NC:

0

Numero di contatti ausiliari NO:

0

Numero di contatti ausiliari in scambio:

0

Indicatore di avvenuto sgancio disponibile:

sì

Con sganciatore di minima tensione integrato:

no

Posizione del collegamento al circuito principale:

Lato fronte

Tipo di elemento di controllo:

Manopola a leva

Dispositivo completo con unità di sicurezza:

sì

Motorizzazione integrata:

no

Motorizzazione opzionale:

sì

Grado di protezione (IP):

IP40

This ComPacT NSX250HB2 is a complete 3P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 100kA rms at 500VAC 50/60Hz and 100kA rms at 690VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds an electronic MicroLogic 2.2 trip unit, with 250A rating. MicroLogic 2.2 trip unit provides adjustable long time and short time protections, and a fixed instantaneous protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. ComPacT NSX250HB2 is part of Schneider Electric EcoStruxure Power architecture.
