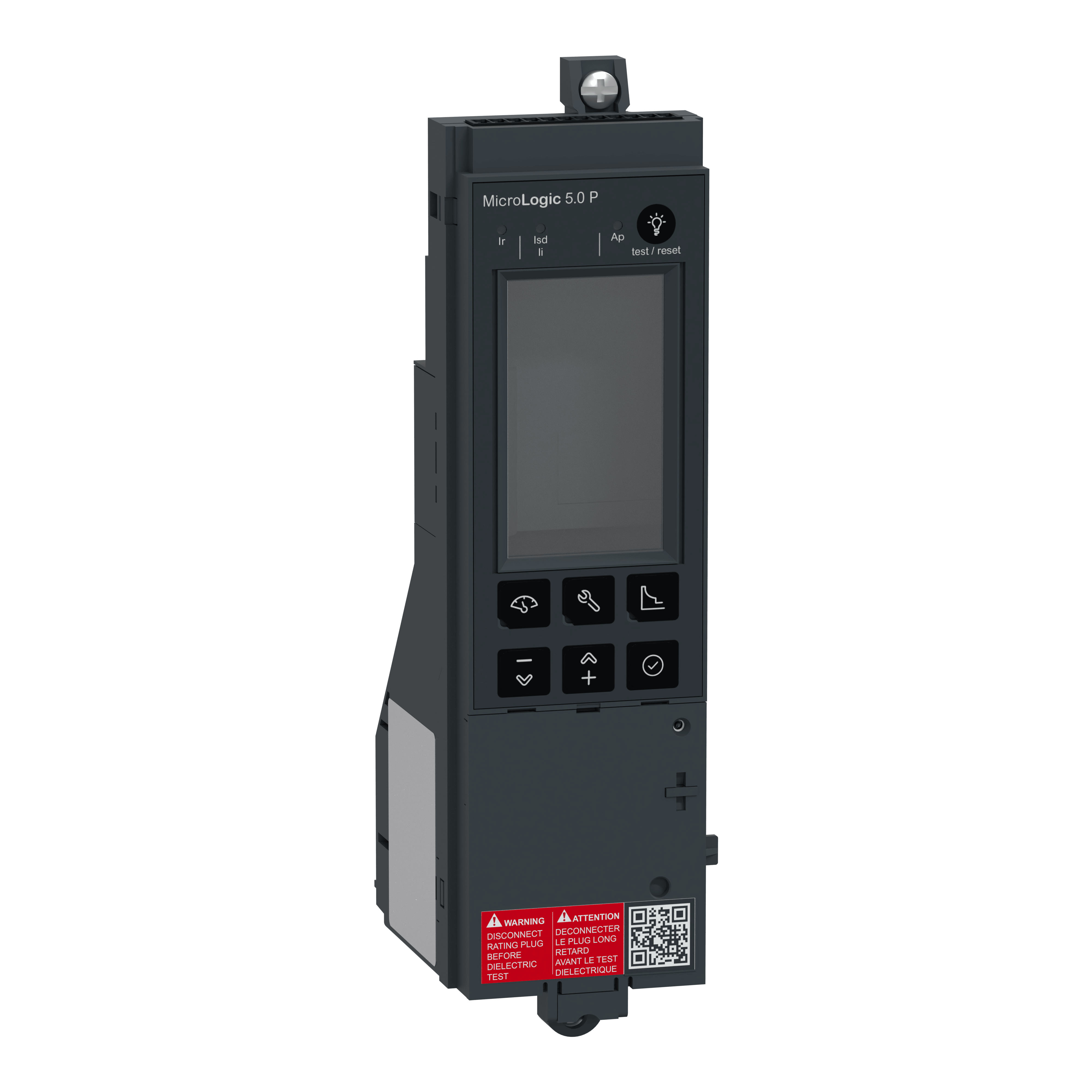

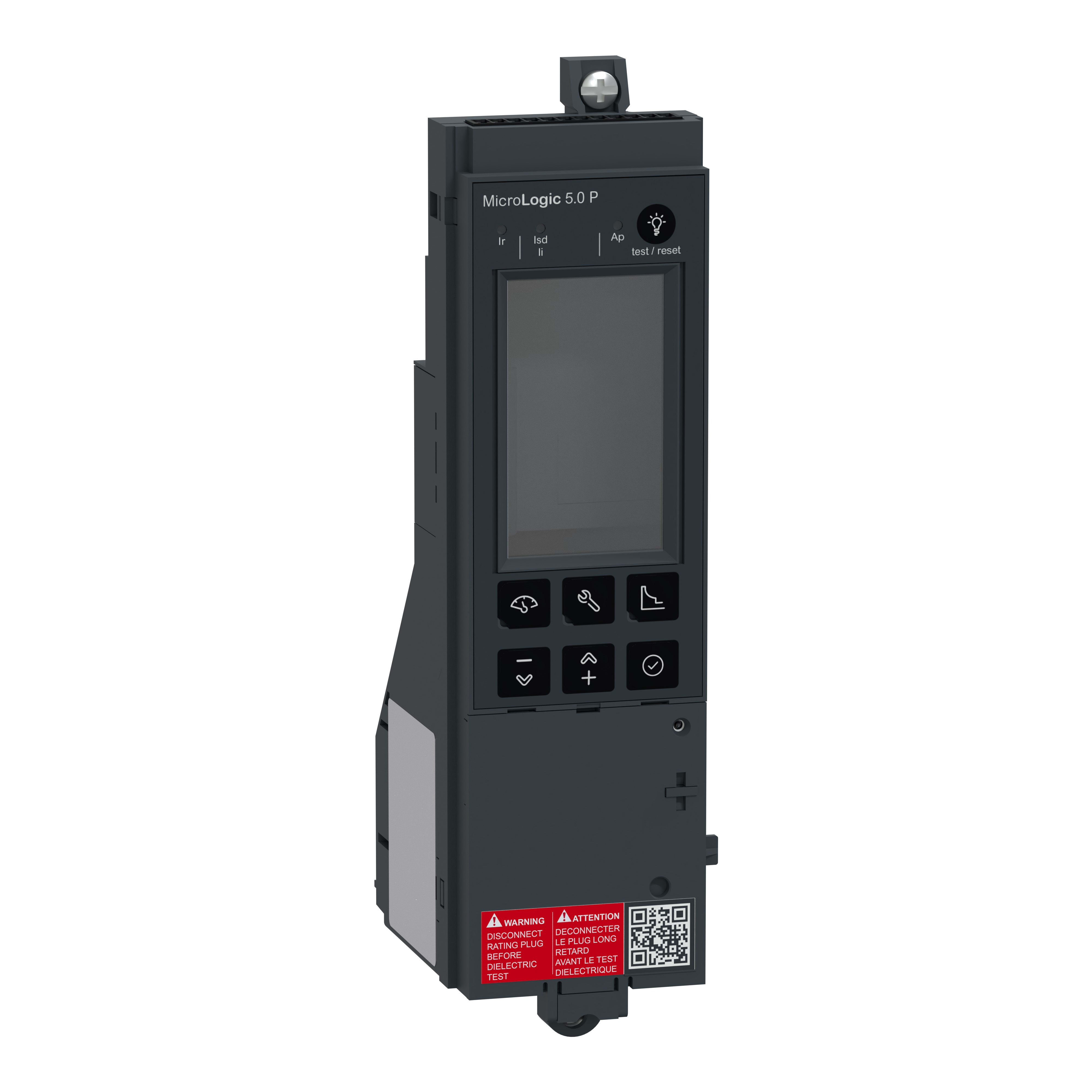

SCHNEIDER ELECTRIC - SNRC5PFM MLOGIC 5.0P NS FISSO

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione protezione motore - Sganciatore elettronico

  • Corrente nominale permanente Iu - 1600 A

  • Tensione di commutazione nominale - 1600 A

  • Intervallo di regolazione sganciatore di sovraccarico - 252...1600 A

  • Funzione dell'attivatore di corto circuito - Ritardato

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta di carbonio del prodotto

32 kg CO₂-eq

Dichiarazione del fornitore

Serie di prodotti

ComPacT NS new generation

EAN

3606482098329

Codice prodotto

SNRC5PFM

Cod. produttore

C5PFM

Produttore

SNR

Esecuzione protezione motore:

Sganciatore elettronico

Corrente nominale permanente Iu:

1600 A

Tensione di commutazione nominale:

1600 A

Intervallo di regolazione sganciatore di sovraccarico:

252...1600 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

378...16000 A

Campo di corrente cortocircuito non ritardato:

3200...24000 A

Con funzione di protezione dalle dispersioni verso terra:

no

Alimentazione elettrica esterna necessaria:

sì

Tipo di tensione (tensione di alimentazione):

DC

Tensione di alimentazione DC:

24...24 V

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

0

Tipo di tensione d'esercizio:

AC

Tensione d'esercizio in AC 50 Hz:

690...690 V

Tensione d'esercizio in AC 60 Hz:

690...690 V

Larghezza:

53.6 mm

Altezza:

199.5 mm

Profondità:

67.5 mm

Questa nuova unità di controllo MicroLogic fa parte della nuova generazione della gamma ComPacT NS630bN ... NS1600. La nuova generazione di ComPacT NS mantiene le stesse prestazioni ed è dotata di un nuovo coperchio frontale trasparente per la visibilitàdegli ausiliari e di una nuova leva con tocco ergonomico e stato di sgancio dei LED opzionale. L'unità di controllo MicroLogic ha un nuovo design e un nuovo colore (grigio scuro). È compatibile con interruttori automatici ComPacT NS fissi e a comando manuale. Questa unità di controllo è dotata di protezioni selettive ed è progettata per proteggere i circuiti di potenza e i carichi. MicroLogic 5.0P è un'unità di controllo elettronico che fornisce una protezione regolabile di lungo periodo contro i sovraccarichi (codice ANSI 49). Fornisce inoltre protezione regolabile di corto ritardo e protezione istantanea contro i cortocircuiti (codici ANSI 51 e 50). La taglia dell'unità di controllo è fissata da una spina di regolazione ritardo lungo aggiuntiva che deve essere ordinata separatamente tramite il selettore del prodotto. Il tipo MicroLogic P indica i sovraccarichi con un LED di allarme ed è in grado di visualizzare la causa dello sgancio attraverso altri 4 LED. Il modello MicroLogic P è dotato di uno schermo LCD digitale che visualizza tutte le misure e gli eventi. Il tipo MicroLogic P calcola in tempo reale tutti i valori elettrici (V, A, W, VAR, VA, Wh, VARh, VAh, Hz), i fattori di potenza e i fattori cos phi. La nuova generazione di NS ComPacT fa parte dell'architettura EcoStruxure Power di Schneider Electric. La nuova generazione di sistemi ComPacT NS è più sostenibile grazie al packaging ecologico e alle partnership ecologiche.
