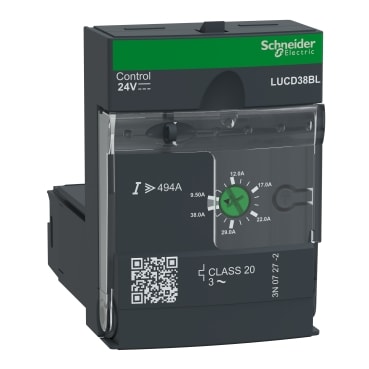

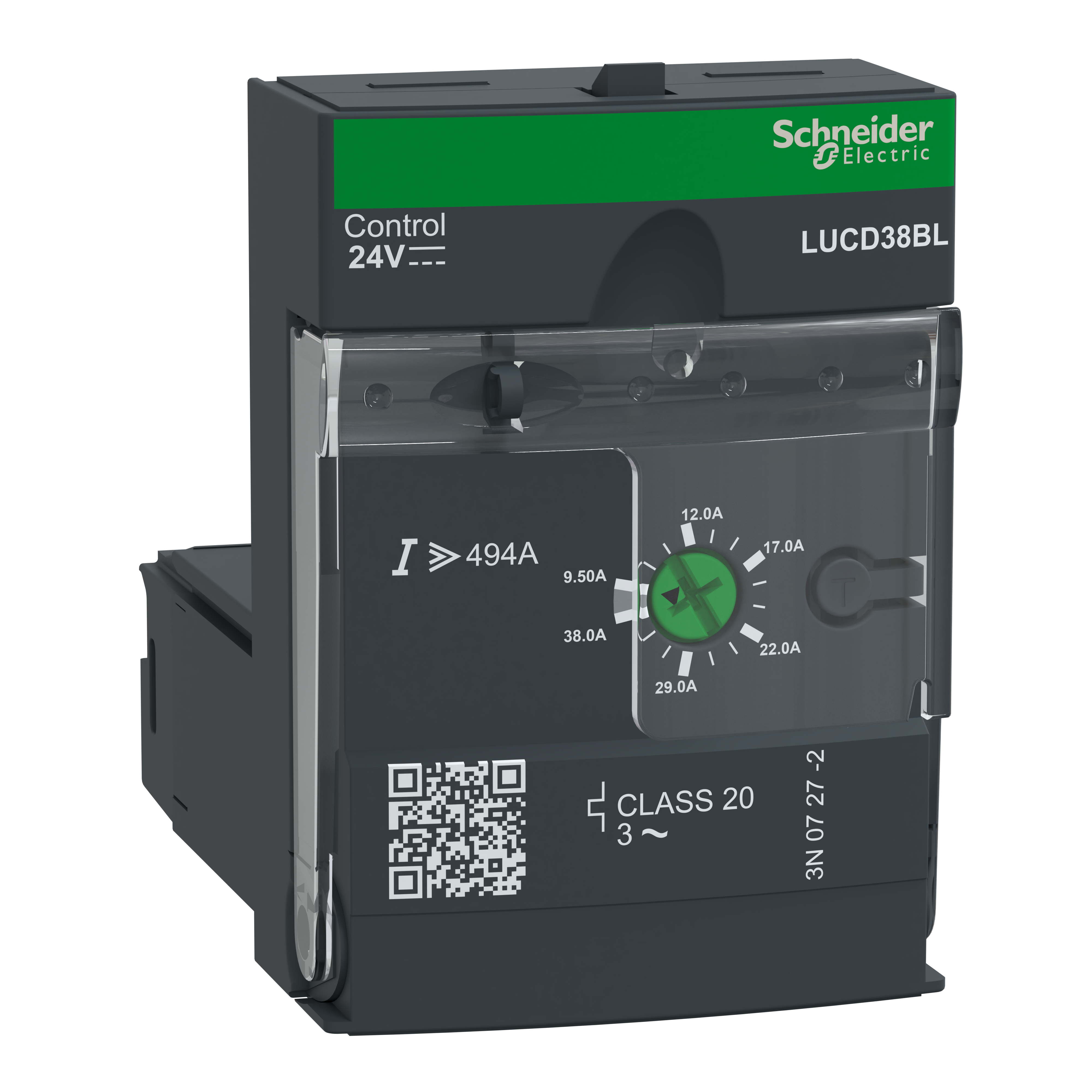

SCHNEIDER ELECTRIC - SNRLUCD38BL Unità di controllo avanzata, TeSys Ultra, 3P, da 9,5 a 38 A, 690 Vca, protezione e diagnostica, classe 20, bobina 24 Vcc

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Intervallo di regolazione relè termico (sovraccarico) - 9.5...38 A

  • Numero di poli - 3

  • Corrente ininterrotta nominale Iu - 38 A

  • Protezione da cortocircuito - Non ritardato

  • Con differenziale - sì

Confezione

  • 1 PZ

EAN

3606481493743

Codice prodotto

SNRLUCD38BL

Cod. produttore

LUCD38BL

Produttore

SNR

Intervallo di regolazione relè termico (sovraccarico):

9.5...38 A

Numero di poli:

3

Corrente ininterrotta nominale Iu:

38 A

Protezione da cortocircuito:

Non ritardato

Con differenziale:

sì

Tipo di protezione motore:

Sganciatore elettronico

Alimentatore esterno necessario:

sì

Tipo di tensione di alimentazione:

DC

Tipo di tensione di esercizio:

AC

Tensione di alimentazione AC 50 Hz:

690...690 V

Tensione di alimentazione AC 60 Hz:

690...690 V

Larghezza:

45 mm

Altezza:

66 mm

Profondità:

60 mm

Unità di controllo e diagnostica standard TeSys U da inserire nelle basi di potenza LUB380 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 18,5 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 9,5-38A (Ir regolabile), classe di intervento per sovraccarico 20, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Fornisce un allarme di sovraccarico termico da utilizzare localmente utilizzando un modulo LUFDA o da remoto utilizzando un modulo LULC e un pulsante di prova per la simulazione del sovraccarico. Da utilizzare con una tensione di 24V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC).
