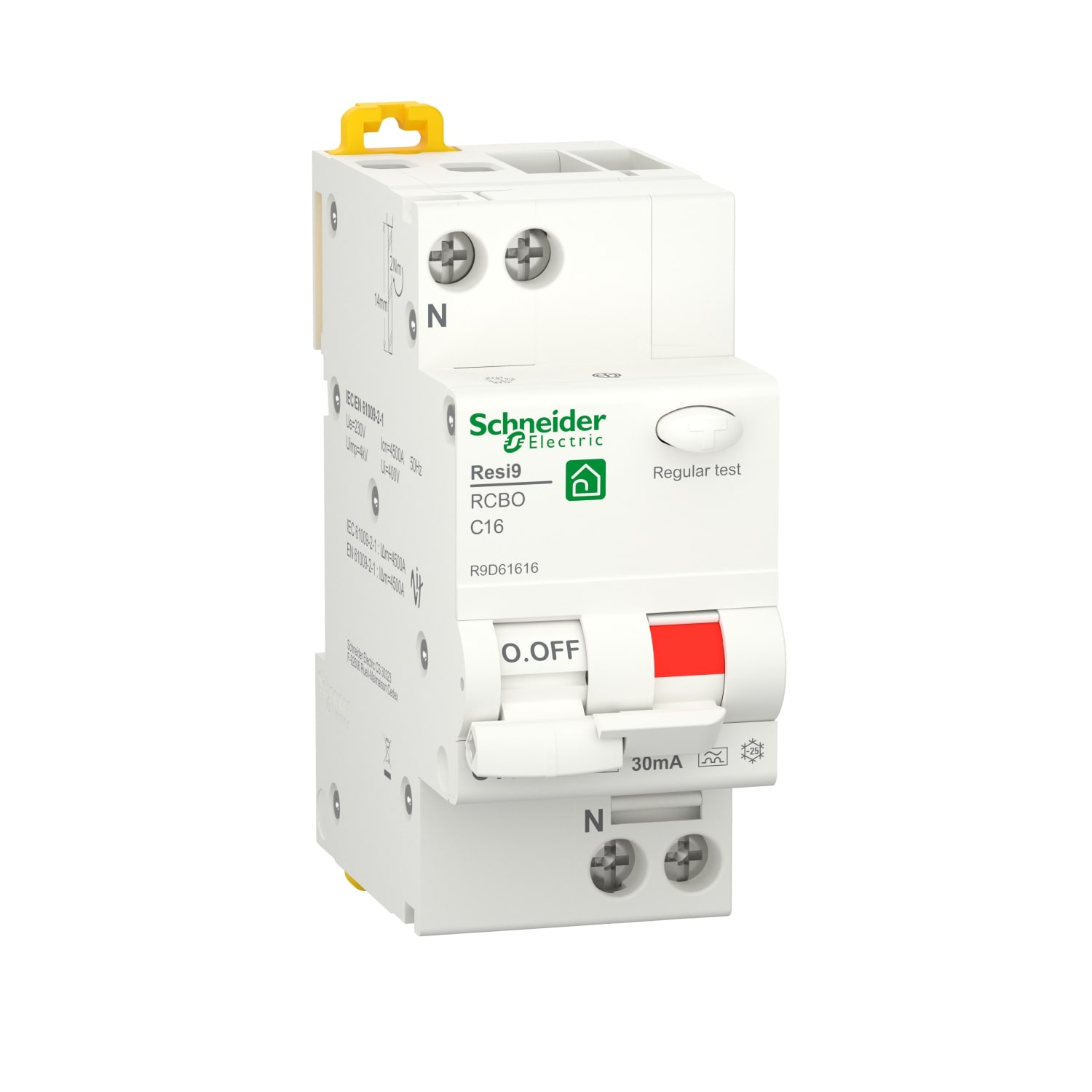

SCHNEIDER ELECTRIC - SNRR9D61616 INT.MTD RESI9 RCBO 1P+N C 16A 30MA A 2M

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRR9D61616 INT.MTD RESI9 RCBO 1P+N C 16A 30MA A 2M

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Corrente nominale - 16 A

  • Differenziale tipo - A

  • Corrente di guasto nominale - 0.03 A

  • Con neutro - sì

  • Numero di poli protetti - 1

Confezione

  • 1 PZ

Serie di prodotti

Resi9

Vedi tutti i prodotti di questa serie

EAN

3606481928863

Codice prodotto

SNRR9D61616

Cod. produttore

R9D61616

Produttore

SNR

Corrente nominale:

16 A

Differenziale tipo:

A

Corrente di guasto nominale:

0.03 A

Con neutro:

sì

Numero di poli protetti:

1

Numero di poli (totale):

2

Caratteristica di intervento:

C

Caratteristiche di spegnimento:

Non ritardato

Larghezza in numero di moduli:

2

Tipo di tensione:

AC

Con dispositivo di bloccaggio:

no

Protezione contro avviamento intempestivo:

no

Potere di interruzione nominale in cortocircuito secondo EN 61009-1:

4.5 kA

Potere di interruzione nominale secondo EN 61009:

4.5 kA

Tensione nominale:

230 V

Frequenza:

50 Hz

Tensione nominale di isolamento Ui:

400 V

Resistenza di tensione ad impulso nominale Uimp:

4 kV

Grado di protezione (IP):

IP20

Sezione conduttore multifilo (semirigido) collegabile:

1...10 mm²

Installabile a incasso:

no

Resistenza agli scatti intempestivi (sovratensioni di picco):

0.25 kA

Sezione conduttore monofilo (rigido) collegabile:

1...16 mm²

Profondità di incasso:

44.5 mm

Temperatura ambiente durante il funzionamento:

-25...60 °C

Categoria di sovratensione:

3

Grado di inquinamento:

2

Questo Resi9 è un interruttore modulare di corrente residua con protezione da sovracorrente (RCBO). È un interruttore 1P+N con 1 polo protetto e 16A di corrente nominale In e curva di intervento C. La classe di protezione contro le dispersioni a terra è di tipo A con sensibilità di 30 mA. Il ritardo della protezione contro le dispersioni a terra è istantaneo. Il potere di interruzione di cortocircuito nominale Icn è fino a 4500A secondo la norma EN/IEC 61009-2-1. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Offre una soluzione affidabile e sicura per applicazioni commerciali e industriali con elevato potere di interruzione. Questo prodotto è conforme alla norma IEC/EN 61009-2-1. Ha una resistenza elettrica fino a 7500 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. È installabile su guida DIN. Larghezza in passi da 9 mm è 4. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 36mm x (H) 82mm x (D) 70,5mm. Il peso è 186 g. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un armadio modulare. La temperatura di funzionamento è compresa tra -25°C e -60 C.
