SCHNEIDER ELECTRIC - SNRR9P35616 INT.MAGN. RESI9 MCB 1P+N C 16A 4500A 1M

SCHNEIDER ELECTRIC
copiacopia
SCHNEIDER ELECTRIC - SNRR9P35616 INT.MAGN. RESI9 MCB 1P+N C 16A 4500A 1M

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Profondità di incasso - 44 mm

  • Caratteristica di intervento - C

  • Numero di poli (totale) - 2

  • Numero di poli protetti - 1

  • Corrente nominale - 16 A

Confezione

  • 1 PZ

Classificazione green

Classificazione green

Impronta di carbonio del prodotto

18 kg CO₂-eq

Dichiarazione del fornitore

Serie di prodotti

Resi9

EAN

3606481928740

Codice prodotto

SNRR9P35616

Cod. produttore

R9P35616

Produttore

SNR

Profondità di incasso:

44 mm

Caratteristica di intervento:

C

Numero di poli (totale):

2

Numero di poli protetti:

1

Corrente nominale:

16 A

Tensione nominale:

230 V

Tensione di isolamento nominale Ui:

440 V

Resistenza di tensione ad impulso nominale Uimp:

4 kV

Potere di interruzione nominale Icn secondo EN 60898 a 230 V:

4.5 kA

Tipo di tensione di alimentazione:

AC

Frequenza:

50...50 Hz

Classe di limitazione energetica:

3

Montaggio a incasso:

no

Conduttore neutro a connessione:

sì

Categoria di sovratensione:

3

Grado di inquinamento:

2

Dispositivi supplementari possibili:

no

Numero moduli DIN:

1

Grado di protezione (IP):

IP20

Temperatura ambiente durante il funzionamento:

-25...60 °C

Sezione conduttore collegabile multifilare:

1...10 mm²

Sezione conduttore collegabile unifilare:

1...16 mm²

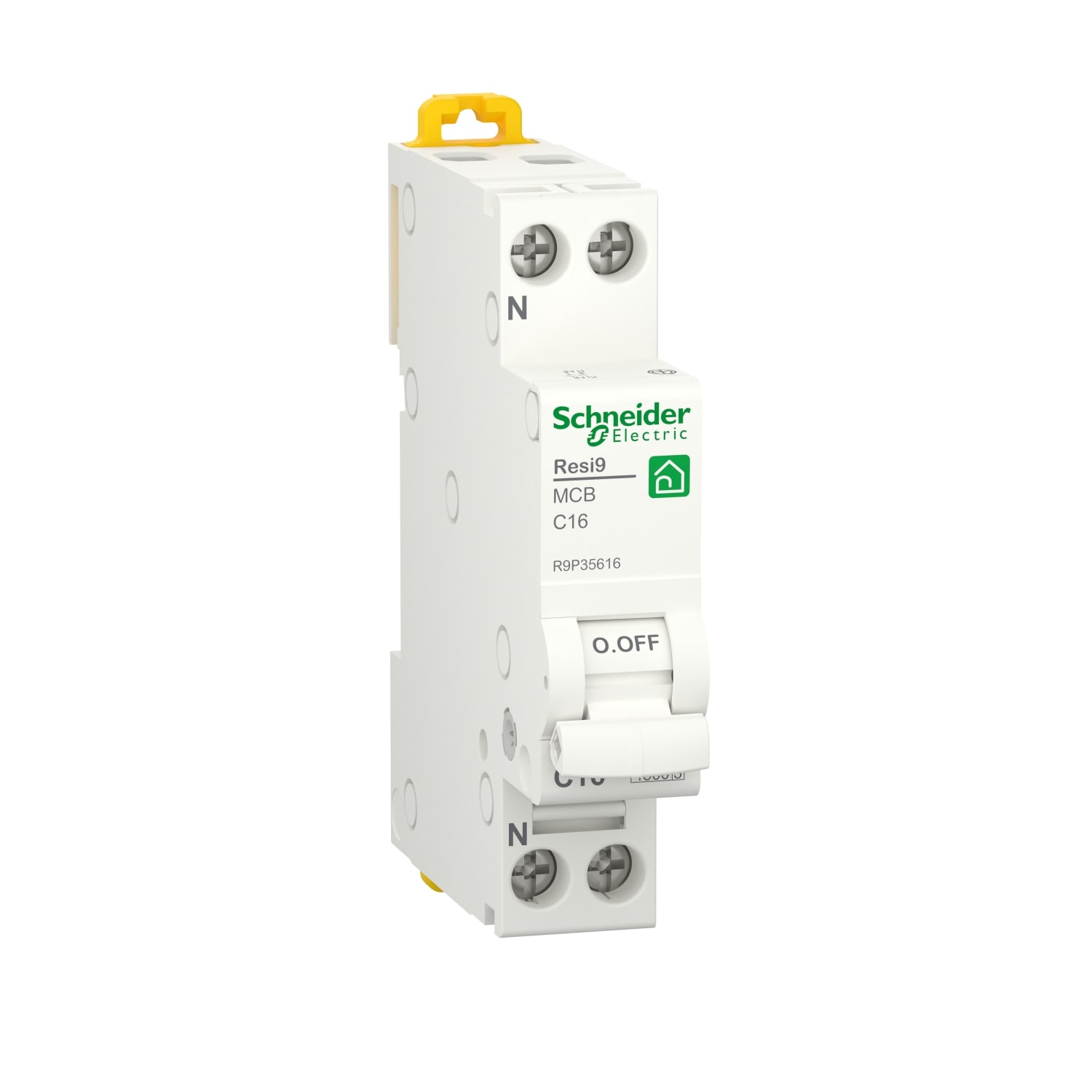

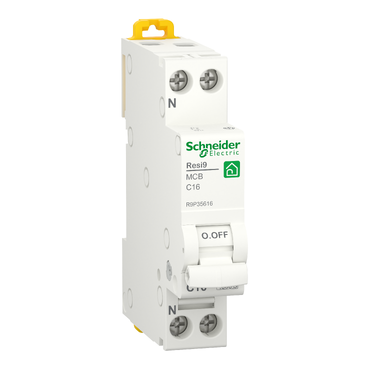

Questo prodotto Resi9 è un interruttore magnetotermico miniaturizzato di bassa tensione (MCB). È un interruttore magnetotermico 1P+N con 1 polo protetto e corrente nominale di 16 A In e curva di intervento C. Il potere di interruzione nominale in cortocircuito Icn è fino a 4500 A a 230 VCA secondo la norma EN/IEC 60898-1. Questo prodotto è conforme alla norma EN/IEC 60898-1. Questo interruttore modulare protegge il circuito da cortocircuiti e correnti di sovraccarico. Il Resi9 è destinato al residenziale per abitazioni singole o condomini. Ha una resistenza elettrica che arriva fino a 10000 cicli e una resistenza meccanica che arriva fino a 20000 cicli. La tensione operativa Ue è di 230 VCA. La tensione di isolamento nominale Ui è 500 VCA. La frequenzadi funzionamento è 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 2 passi di 9mm. Il colore del prodotto è bianco (RAL9003). Dimensioni: (L) 18 mm x (A) 82 mm x (P) 70,5 mm. In base allo standard IEC 60529, il grado di protezione è IP20 e IP40 nel cabinet. La temperatura di esercizio va da -25°C a 60°C. La temperatura di conservazione va da -40°C a 60°C.
