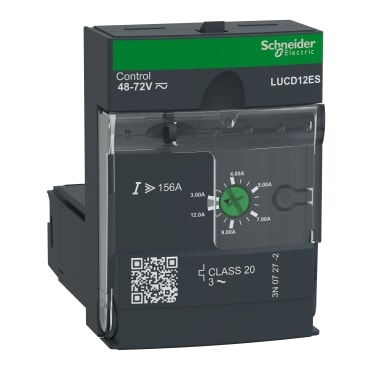

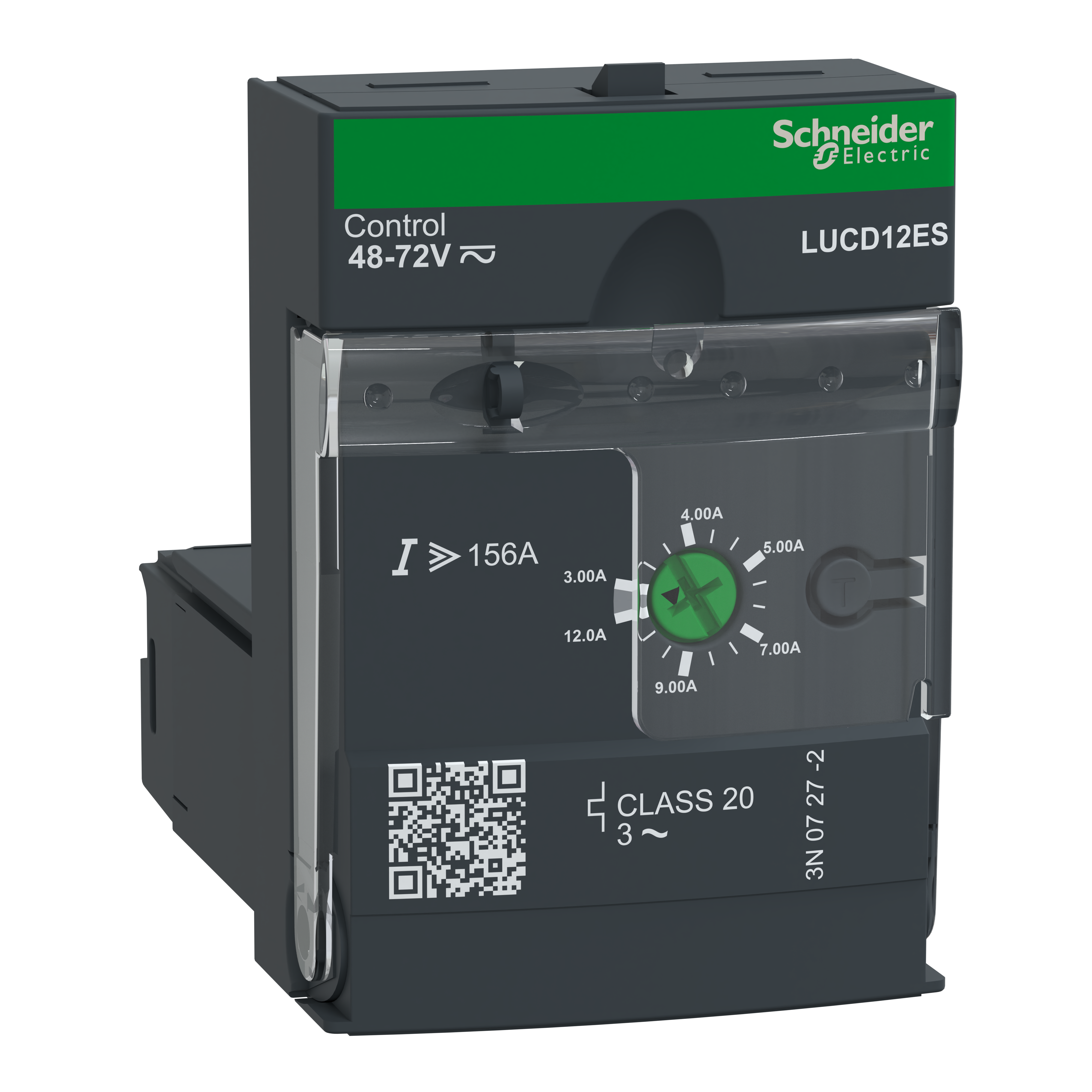

SCHNEIDER ELECTRIC - SNRLUCD12ES Unità di controllo avanzata LUCD - Classe 20 - 3...12 A - 48...72 V CC/CA

SCHNEIDER ELECTRIC
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Intervallo di regolazione relè termico (sovraccarico) - 3...12 A

  • Numero di poli - 3

  • Corrente ininterrotta nominale Iu - 12 A

  • Protezione da cortocircuito - Non ritardato

  • Con differenziale - sì

Confezione

  • 1 PZ

EAN

3389110364880

Codice prodotto

SNRLUCD12ES

Cod. produttore

LUCD12ES

Produttore

SNR

Intervallo di regolazione relè termico (sovraccarico):

3...12 A

Numero di poli:

3

Corrente ininterrotta nominale Iu:

12 A

Protezione da cortocircuito:

Non ritardato

Con differenziale:

sì

Tipo di protezione motore:

Sganciatore elettronico

Alimentatore esterno necessario:

sì

Tipo di tensione di alimentazione:

AC / DC

Tipo di tensione di esercizio:

AC

Tensione di alimentazione AC 50 Hz:

690...690 V

Tensione di alimentazione AC 60 Hz:

690...690 V

Larghezza:

45 mm

Altezza:

66 mm

Profondità:

60 mm

Unità di controllo e diagnostica standard TeSys U da inserire nelle basi di potenza LUB120, LUB320 e LUB380 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 5,5 kW a 400 V. Fornisce protezione completa ai motoricon corrente nominale Ir 3-12A (Ir regolabile), classe di intervento per sovraccarico 20, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Per la diagnostica, fornisce un allarme di sovraccarico termico da gestire con un modulo di funzione aggiuntivo (da ordinare separatamente) e un pulsante di prova per la simulazione del sovraccarico. Da utilizzare con una tensione di 48V AC / 48-72V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
